Тормозной клапан одностороннего действия линейный тип A VBCD SE A СС

350 бар, 160 л/мин

закрытый центр

Клапаны "типа А" отличаются от стандартных соотношением площадей и расположением портов.

Корпус: сталь с цинковым покрытием.
Уплотнение Buna N
Герметичность: незначительные утечки
Стандартная установка: 320 бар.



Подключение:
Соедините V1 и V2 c гидрораспределителем, С1 к порту свободного потока,и С2 к контролируемому порту гидроцилиндра.

КОД	ТИП	соотношение площадей	Макс.расход, л/мин	Макс.давление, бар
Y0391	VBCD 3/8" SE-A CC	1:4,5	40	350
Y0393	VBCD 1/2" SE-A CC	1:4,5	60	350

Перепад давления на клапане в зависимости от расхода.

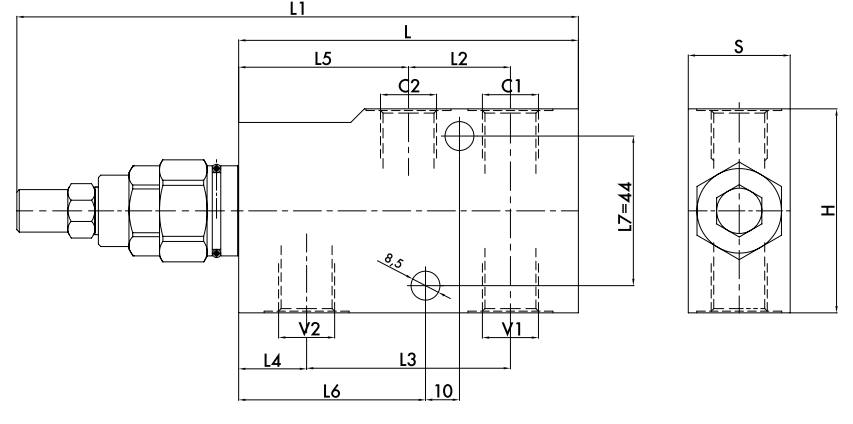

КОД	ТИП	VI - V2 Cl -C2	L	LI	L2	L3	L4	L5	L6	L 7	H	s	Масса
		GAS	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg
V0391	VBCD 3/8" SE-A CC	G 3/8"	100	166	30	60	20	50	55	44	60	30	1,300
V0393	VBCD 1/2" SE-A CC	G 1/2"	100	166	36	65	20	50	57,5	44	60	30	1,230
