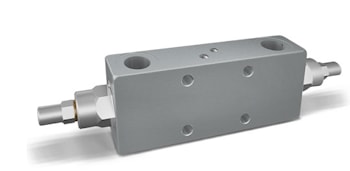

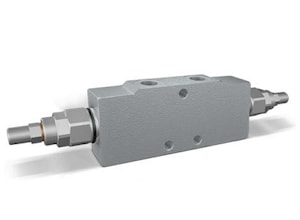

Тормозной клапан двусторонний линейный тип A VBCD DE A CC

350 бар, 160 л/мин

закрытый центр

Клапаны "типа А" отличаются от стандартных соотношением площадей и расположением портов.

Корпус: сталь с цинковым покрытием.
Уплотнение Buna N
Герметичность: незначительные утечки
Стандартная установка: 320 бар.



Подключение:
Соедините V1 и V2 c гидрораспределителем, С1 и С2 к порту гидроцилиндра.

КОД	ТИП	оотношение площадей	Макс.расход, л/мин	Макс.давление, бар.
V0441	VBCD 3/8" DE CC	1:3,1	35	350
V0441/RP18	VBCD 3/8" DE CC RP 1:8	1:8	35	350
V0442	VBCD 1/2" DE CC	1:3,1	50	350
V0442/RP18	VBCD 1/2" DE CC RP 1:8	1:8	50	350
V0443	VBCD 3/4" DE CC	1:5,5	105	350
V0443/RP18	VBCD 3/4" DE CC RP 1:8	1:8	105	350

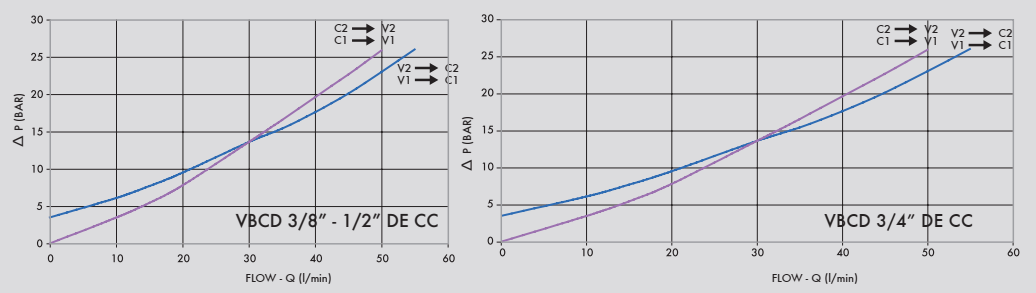

Перепад давления на клапане в зависимости от расхода.

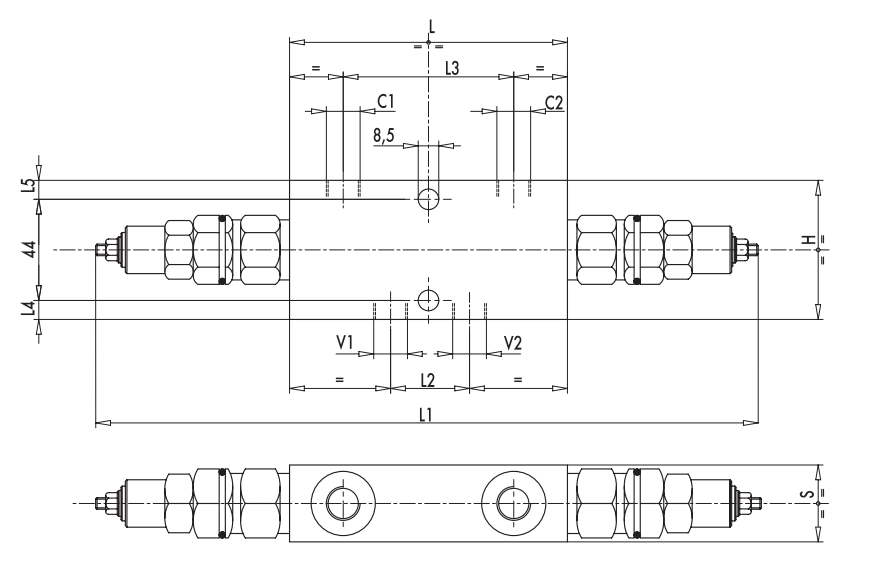

КОД	ТИП	VI -V2 Cl -C2 GAS	L mm	Ll mm	L2 mm	L3 mm	L4 mm	L5 mm	H mm	s mm	Масса, кг
V0441	VBCD 3/8" DE CC	G 3/8"	120	288	34	73	8	8	60	30	1,90
V0441/RP18 VBCD 3/8" DE CC RP 1:8		G 3/8"	120	288	34	73	8	8	60	30	1,90
V0442	VBCD 1/2" DE CC	G 1/2"	120	288	36	73	8	8	60	30	1,85
V0442/RP18 VBCD 1/2" DECCRP 1:8		G 1/2"	120	288	36	73	8	8	60	30	1,85
V0443	VBCD 3/4" DE CC	G 3/4"	152	320	58	106	15	21	80	35	3,10
V0443/RP18	VBCD 3/4" DE CC RP 1:8	G 3/4"	152	320	58	106	15	21	80	35	3,10
