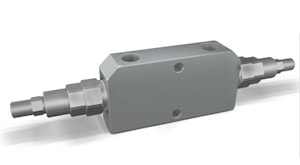

Тормозной клапан двойной линейный VBCD DE 350 бар, 100 л/мин открытый центр
350 бар, 100 л/мин
открытый центр
Корпус: сталь с цинковым покрытием.
Уплотнение Buna N
Герметичность: незначительные утечки
Стандартная установка: 320 бар.
Подключение:
Соедините V1 и V2 c гидрораспределителем, С1 и С2 к портам гидроцилиндра.

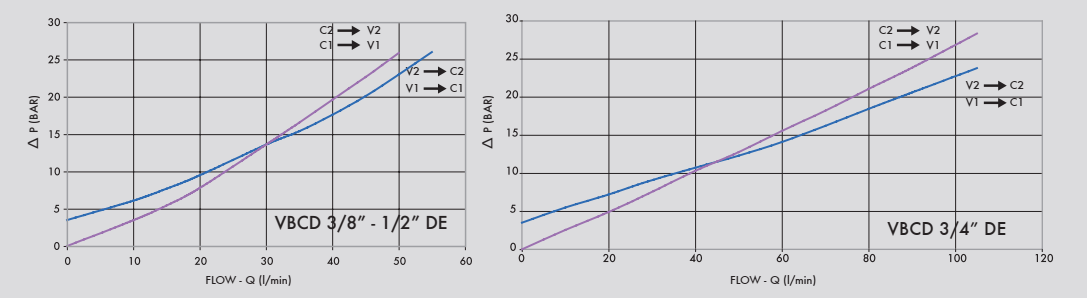

Характеристики перепада давления от расхода
Технические данные:
| Код | Тип | соотношение площадей | Макс. расход л/мин | Макс. давление, бар |
| V0420 | VBCD 3/8" DE | 1:3,1 | 35 | 350 |
| V0420/RP18 | VBCD3/8" DE RP 1:8 | 1:8 | 35 | 350 |
| V0430 | VBCD 1/2" DE | 1:3,1 | 50 | 350 |
| V0430/RP18 | VBCD 1/2" DE RP 1:8 | 1:8 | 50 | 350 |
| V0431 | VBCD 3/4" DE | 1:5,5 | 105 | 350 |
| V0431/RP18 | VBCD 3/4" DE RP 1:8 | 1:8 | 105 | 350 |
| Код | Тип | VI -V2 Cl -C2 GAS | L mm | Ll mm | L2 mm | L3 mm | L4 mm | L5 mm | H mm | s mm | Масса, кг |
| V0420 | VBCD 3/8" DE | G 3/8" | 120 | 264 | 34 | 73 | 8 | 8 | 60 | 30 | 1 724 |
| V0420/RP18 | VBCD3/8" DE RP 1:8 | G 3/8" | 120 | 264 | 34 | 73 | 8 | 8 | 60 | 30 | 1 724 |
| V0430 | VBCD 1/2" DE | G 1/2" | 120 | 264 | 36 | 73 | 8 | 8 | 60 | 30 | 1 688 |
| V0430/RP18 | VBCD 1/2" DE RP 1:8 | G 1/2" | 120 | 264 | 36 | 73 | 8 | 8 | 60 | 30 | 1 688 |
| V0431 | VBCD 3/4" DE | G 3/4" | 152 | 296 | 58 | 106 | 15 | 21 | 80 | 35 | 3 000 |
| V0431/RP18 | VBCD 3/4" DE RP 1:8 | G 3/4" | 152 | 296 | 58 | 106 | 15 | 21 | 80 | 35 | 3 000 |
Аналоги других производителей:
| Oleodinamica Marchesini | MTC (Walvoil) | Oleoweb | Luen | Gumec | HBS |
| VBCD 3/8" DE | VODL/N1116/38* | OWC-DE-38-LU (001 055 OH0) | LHV-2-3/8-G | A070361.01.00 | |
| VBCD3/8" DE RP 1:8 | OWC-DE-38-LU (001 055 DH0) | A070361.03.00 | |||
| VBCD 1/2" DE | VODL/N1116/12* | OWC-DE-12-LU (001 060 OH0) | LHV-2-1/2-G | A070461.01.00 | |
| VBCD 1/2" DE RP 1:8 | OWC-DE-12-LU (001 060 DH0) | A070461.02.00 | |||
| VBCD 3/4" DE | OWC-DE-34-LU (001 453 0H0) | ||||
| VBCD 3/4" DE RP 1:8 |
*- функциональные аналоги, не совпадают присоединительные размеры
производитель
Oleodinamica Marchesini
