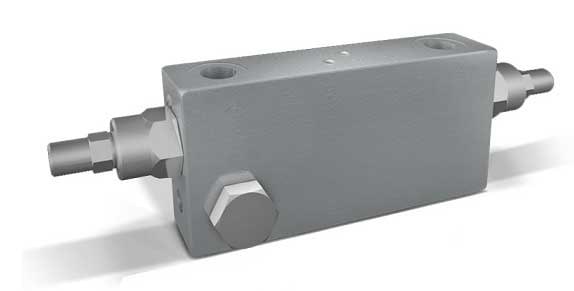

Клапан контрбаланса (тормозной клапан) двойного действия с болтом банджо тип VBCD DE FLV

320 бар, до 60 л/мин

открытый центр

Данный клапан позволяет контролировать скорость движения гидропривода с попутной нагрузкой в обоих направлениях.
Клапан позволяет сохранить постоянную скорость опускания груза и предотвращает кавитацию.
Применяется на автовышках, кранах, и других подъемных механизмах, где возникает нагрузка попутная движению гидропривода.

Корпус: сталь с цинковым покрытием.
Уплотнение Buna N
Герметичность: незначительные утечки
Стандартная установка: 320 бар.

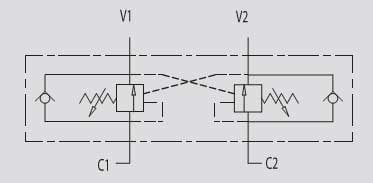

Подключение:
Соедините V1 и V2 c гидрораспределителем, фланец С1 и С2 напрямую к гидроцилиндру (мотору)

КОД	ТИП	соотношение площадей	расход, л/мин	давление макс., бар
V0422/FLV	VBCD 3/8" DE/A FLV	1:4,5	40	350
V0432/FLV	VBCD 1/2" DE/A FLV	1:4,5	60	350

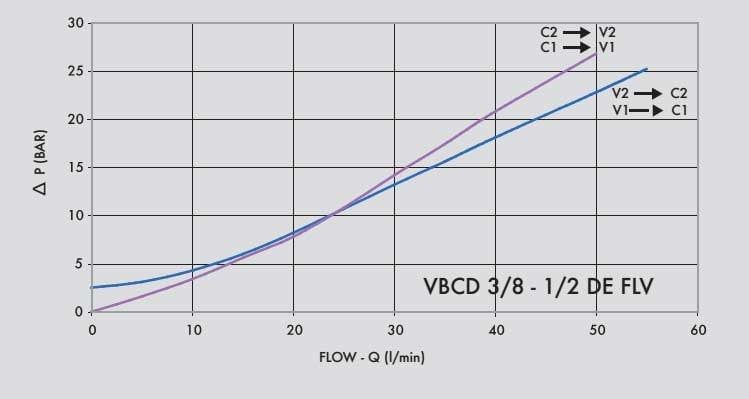

Перепад давления на клапане в зависимости от расхода.

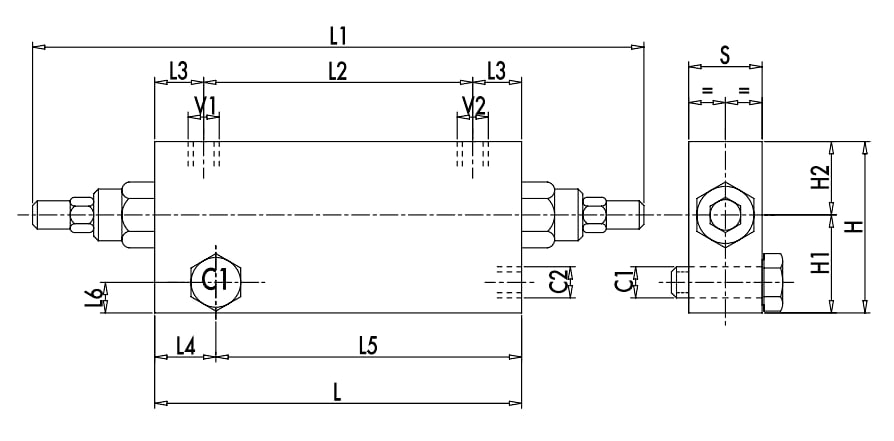

Размеры:

КОД

ТИП

VI - V2 Cl -C2

L

LI

L2

L3

L4

L5

L6

HI

H2

H

S

Масса

GAS

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

kg

V0422/FLV

VBCD 3/8" DE/A FLV

G 3/8"

150

250

no

20

22

128

17

44

26

70

30

2,41

V0432/FLV

VBCD1/2" DE/A FLV

G 1/2"

150

250

no

20

24

126

19

50

30

80

30

2,70

VBCD 3/8 DE /FL аналог клапана H3061N403S0300 (на две линии, фланцевый монтаж G 3/8 , пилотное управление 4:1) применяется в автовышках ПМС-328, ПМС-318, ПМС-318-02
