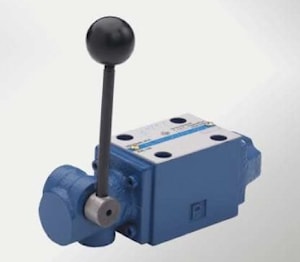

Гидрораспределители золотниковые с ручным управлением тип WMM6 Ду 6, 60 л/мин, 315 бар
Ду 6, 60 л/мин, 315 бар
В гидрораспределителях золотниковых типа WMM6 перемещение золотника происходит за счет рукоятки, расположенной непосредственно на корпусе.
Гидрораспределители с ручным управлением, просты в эксплуатации, надежны. Распределители WMM6 выпускаются в стыковом исполнении с присоединительными размерами идентичными 4WE6.
Гидрораспределители WMM6 аналогичны распределителям 1РММ6, ВММ6
Технические характеристики:
Структура условного обозначения гидрораспределителей WMM6, номера схем
Варианты управления гидрораспределителей с ручным управлением WMM6
Возможные варианты схем распределения потока
Расходные характеристики гидрораспределителей WMM6 (измерены при v = 41 мм2/с и t = 50 °C)
Таблица допустимой мощности переключения (при v = 41 мм2/с и t = 50 °C)
Габаритные размеры гидрораспределителей типа WMM
Размер монтажной поверхности для золотниковых распределителей стыкового монтажа Ду6 по ГОСТ26890-86 , CETOP , ISO 4401 , DIN 24 340
Гидрораспределители с ручным управлением, просты в эксплуатации, надежны. Распределители WMM6 выпускаются в стыковом исполнении с присоединительными размерами идентичными 4WE6.
Гидрораспределители WMM6 аналогичны распределителям 1РММ6, ВММ6
Технические характеристики:
Характеристика | WMM6 |
Рабочее давление, макс. порты P,А,В, Мпа | 31.5 |
Рабочее давление, макс. Порт Т, Мпа | 10 |
Расход макс., л/мин | 60 |
Рабочая жидкость | минеральное масло, эфир фосфор. Кислоты |
Температура рабочей жидкости | -20С-70С |
Вязкость, мм2/с | 2,8-380 |
Масса, кг | 1,4 |
Требование к чистоте рабочей жидкости | Не ниже девятого класса по NAS1638 |

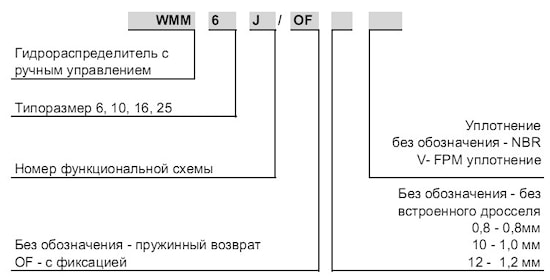

Структура условного обозначения гидрораспределителей WMM6, номера схем
Варианты управления гидрораспределителей с ручным управлением WMM6
Виды управления | |||
Золотник, схема | Фиксация | Виды распределителей WMM | |
A, C, D | ../F.. | ||
B, Y | |||
../F.. | |||
E1–, E, F, G, H, J, L, M, P, Q, R, T, U, V, W | Переключение в "a"=A | ../F.. | |
Переключение в "b"=B | ../F.. | ||
../F.. | |||
Возможные варианты схем распределения потока

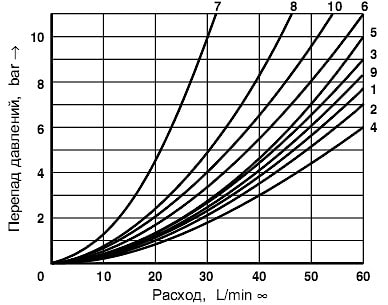

Расходные характеристики гидрораспределителей WMM6 (измерены при v = 41 мм2/с и t = 50 °C)
Схема | Направление потока | |||
P–A | P–B | A–T | B–T | |
A | 3 | 3 | – | – |
B | 3 | 3 | – | – |
C | 1 | 1 | 3 | 1 |
D | 5 | 5 | 3 | 3 |
E | 3 | 3 | 1 | 1 |
F | 1 | 3 | 1 | 1 |
G | 6 | 6 | 9 | 9 |
H | 2 | 4 | 2 | 2 |
J | 1 | 1 | 2 | 1 |
L | 3 | 3 | 4 | 9 |
M | 2 | 4 | 3 | 3 |
P | 3 | 1 | 1 | 1 |
Q | 1 | 1 | 2 | 1 |
R | 5 | 5 | 4 | – |
T | 10 | 10 | 9 | 9 |
U | 3 | 3 | 9 | 4 |
V | 1 | 2 | 1 | 1 |
W | 1 | 1 | 2 | 2 |
Y | 5 | 5 | 3 | 3 |

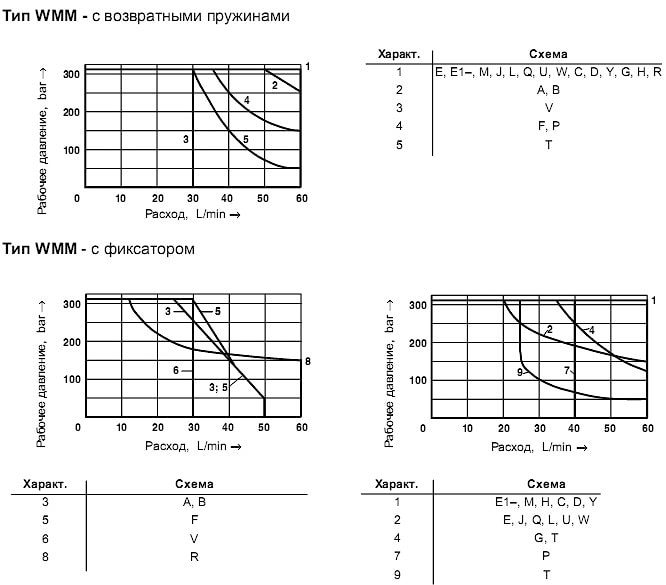

Таблица допустимой мощности переключения (при v = 41 мм2/с и t = 50 °C)

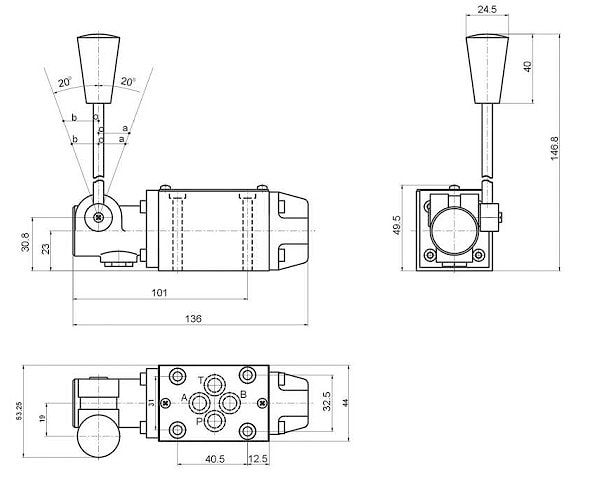

Габаритные размеры гидрораспределителей типа WMM

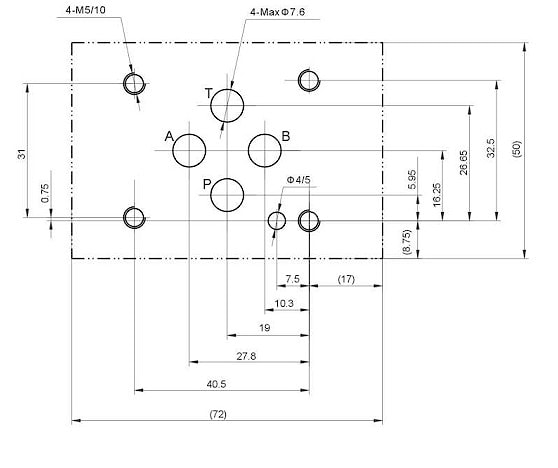

Размер монтажной поверхности для золотниковых распределителей стыкового монтажа Ду6 по ГОСТ26890-86 , CETOP , ISO 4401 , DIN 24 340
