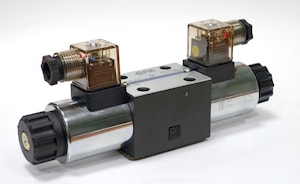

Гидрораспределители золотниковые с электроуправлением тип 4WE6 (Ве6, 1РЕ6)

Ду6, 80 л/мин, 315 бар

Гидрораспределители золотниковые с электроуправлением стыкового монтажа тип 4WE6 (российски аналог ВЕ6, 1РЕ6) применяются в системах станочного гидропривода для управления потоком рабочей жидкости.
Так же применяются как пилоты для гидрораспределителей с электрогидравлическим управлением.

Гидрораспределитель состоит из корпуса, золотника и управляющих магнитов. При подаче напряжения на магнит толкатель перемещает золотник в крайнее положение. После снятия напряжения с магнита, золотник возвращается в исходное положение пружиной. Таким образом происходит объединение или перекрытие каналов в соответствии со схемой управления (типом выбранного золотника).

При первом запуске гидрораспределителей с электроуправлением нужно учитывать, что для нормального срабатывания электромагнтита его полости должны быть заполнены маслом.

При расчете гидропривода рекомендуем учитывать максимальную мощность переключения золотника для выбранной гидравлической схемы и напряжения электромагнита, а также перепад давления.

Присоединительные размеры аналогичны гидрораспределителям 1РЕ6, ВЕ6, РХ6 приведены ниже.

Технические характеристики:

Характеристика
Рабочее давление, макс. порты P,А,В, Мпа	31.5
Рабочее давление, макс. Порт Т, Мпа	10
Расход макс., л/мин	80
Рабочая жидкость	минеральное масло, эфир фосфор. Кислоты
Температура рабочей жидкости	-20С-70С
Вязкость, мм2/с	2,8-100
Напряжение управления, постоянный (DC)	12
Напряжение управления, переменный (AC)	110V/50HZ
Максимальная частота переключений, ч-1	15000(DC) 7200(AC)
Защита	IP65
Масса с одним соленоидом, кг	1.45(DC) 1.4(AC)
Масса сдвумя соленоидами, кг	1.95(DC) 1.9(AC)
Требование к чистоте рабочей жидкости	Не ниже девятого класса по NAS1638

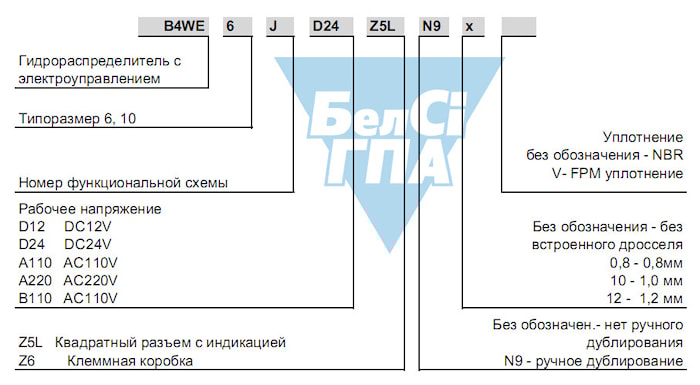

Структура условного обозначения гидрораспределителей 4WE, номера схем распределения потока

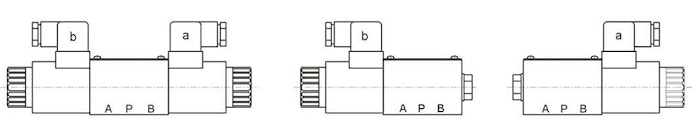

Обозначение соленоидов гидрораспределителей 4WE6


1. При перемещении золотника от магнита "а" происходит соединение каналов Р—>A, B—>T
2. При перемещении золотника от магнита "b" происходит соединение каналов Р—>B, A—>T

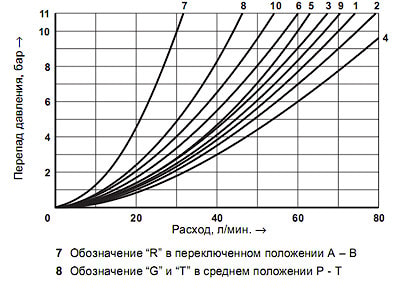

Расходные характеристики гидрораспределителей 4WE6 (измерены при v = 41 мм2/с и t = 50 °C)

Функциональная схема			Направленние
		P—>A	P->B	A—>T	B->T
2B8 2B8L	A, B	3	3	-	-
2B3	C	1	1	3	1
2B2 2B2L	D, Y	5	5	3	3
3C2	E	3	3	1	1
3C5	F	1	3	1	1
3C6	G	6	6	9	9
3C3	H	2	4	2	2
3C4	J	1	1	2	1
3C10,3C12	U, Q	3	3	4	9
3C9	M	2	3	3	3
3C25	P	3	1	1	1
3C29	R	5	5	4	-
3C7		1	2	1	1

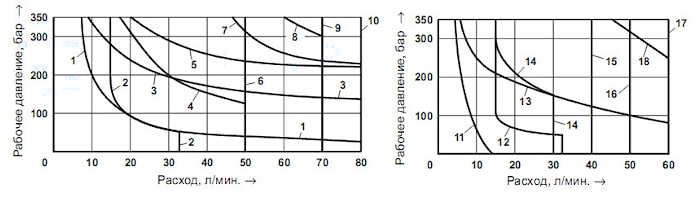

Таблица допустимой мощности переключения (при v = 41 мм2/с и t = 50 °C)

Магнит постоянного тока 24 в		Магнит переменного тока, напр. 230 в, 50 герц
Характ.	Схема	Характ.	Схема
1	A, B	11	A, B
2	V	12	V
3	A, B	13	A, B
4	F, P	14	F, P
5	J	15	G, T
6	G, H, T	16	H
7	A/O, A/OF, L, U	17	A/O, A/OF, C/O, C/OF
8	C, D, Y		D/O, D/OF, E, E1, J, L
9	M		M, Q, R, U, W
10	E, R, C/O, C/OF D/O, D/OF, Q, W	18	C, D, Y

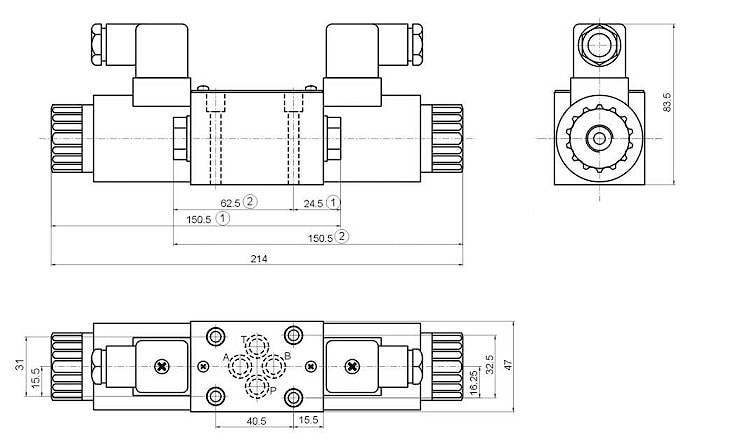

Габаритные размеры гидрораспределителей типа 4WE6 с магнитами постоянного тока, квадратными разъемами

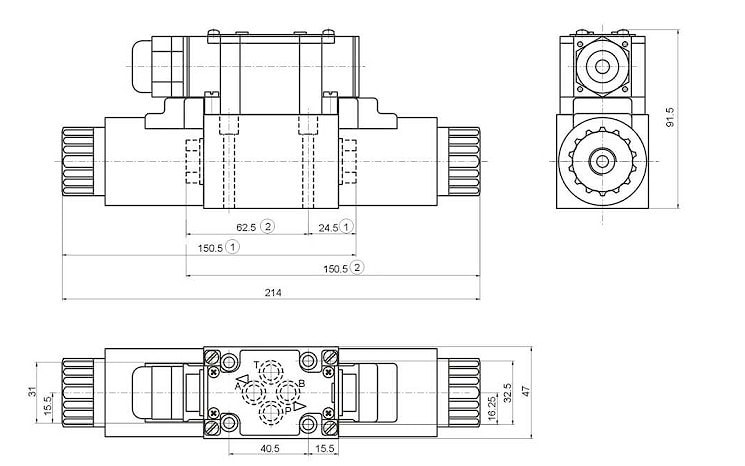

Габаритные размеры гидрораспределителей золотниковых типа 4WE6 с магнитами постоянного тока, прямым подключением (клеммная коробка)

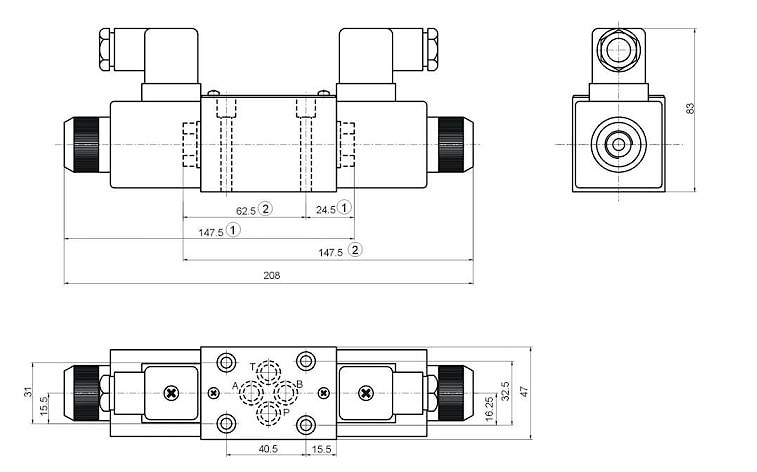

Габаритные размеры гидрораспределителей типа 4WE6 с магнитами переменного тока, квадратными разъемами

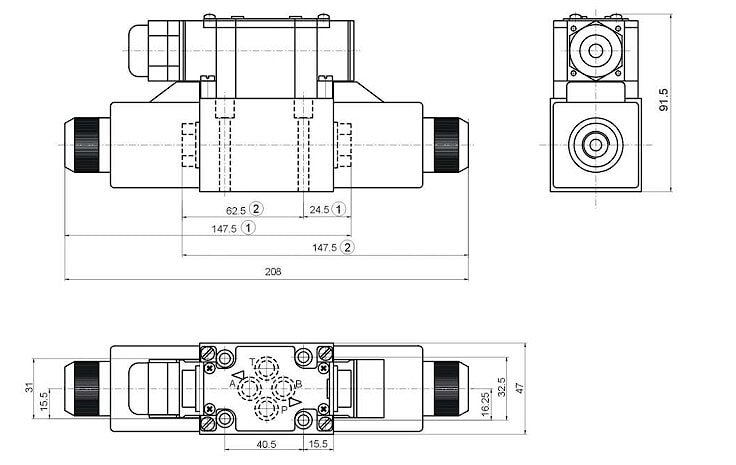

Габаритные размеры гидрораспределителей золотниковых типа 4WE6 с магнитами переменного тока, прямым подключением (клеммная коробка)

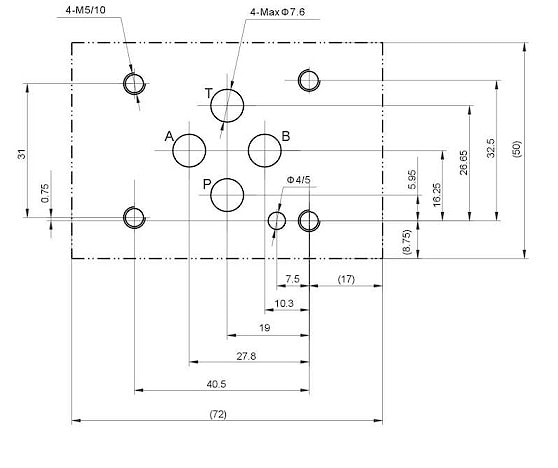

Размер монтажной поверхности для золотниковых распределителей стыкового монтажа Ду6 типа 4WE6 по ГОСТ26890-86 , CETOP , ISO 4401 , DIN 24 340
