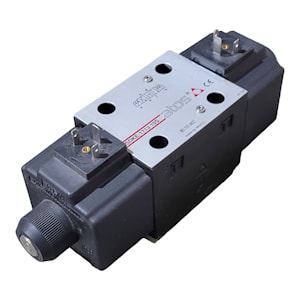

Гидрораспределители золотниковые c электромагнитным управлением SDHL17
Ду10, 350бар

Гидрораспределители золотниковые c электромагнитным управлением SDHL17

Трехпозиционный четырехлинейный гидрораспределитель плиточного (модульного) монтажа CETOP

Основные характеристики

ХарактеристикаЗначение
Положение при установке / расположениеЛюбое положение для всех клапанов, кроме типа 170* (без пружин), который должен быть установлен с горизонтальной осью при управлении импульсами
Отделка поверхности субплитыИндекс шероховатости Ra 0,4 - соотношение плоскостности 0,01/100 (ISO 1101)
Температура окружающей средыСтандартное исполнение = -30°C до +70°C
Уплотнения, рекомендуемая температура жидкостиУплотнения NBR (стандарт) = -20°C до +60°C, с гидравлическими жидкостями HFC = -20°C до +50°C. Уплотнения FKM (опция PE) = -20°C до +80°C. Уплотнения HNBR (опция BT) = -40°C до +60°C, с гидравлическими жидкостями HFC = -40°C до +50°C
Рекомендуемая вязкость15-100 мм²/с - максимальный допустимый диапазон 2,8 - 500 мм²/с
Класс загрязненности жидкостиISO 4406 класс 21/19/16, NAS 1638 класс 10, достигается с помощью линейных фильтров - рекомендовано 25 мкм β10 >75

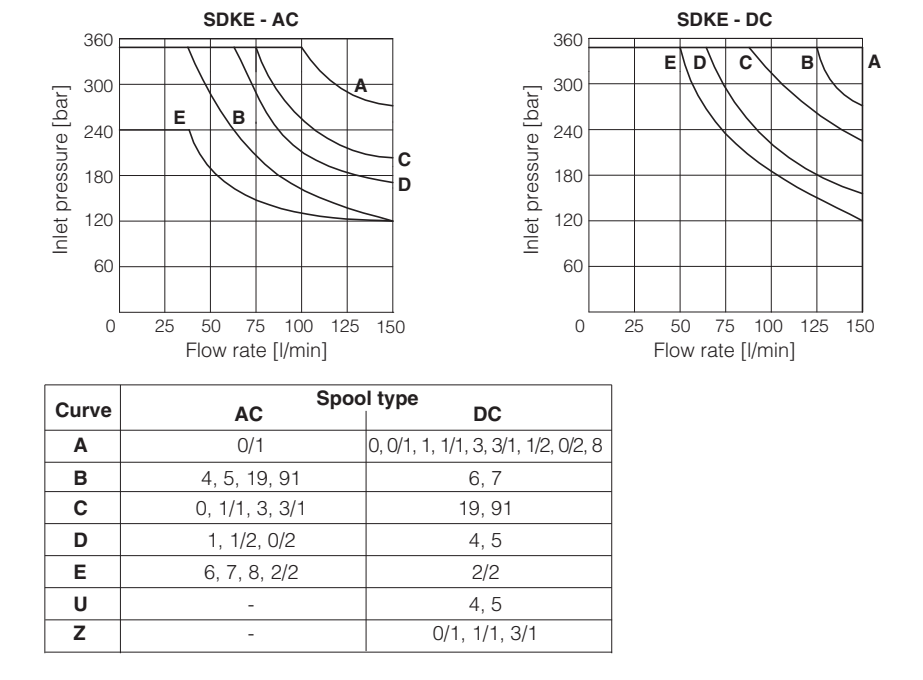

Максимальный поток

150 л/мин

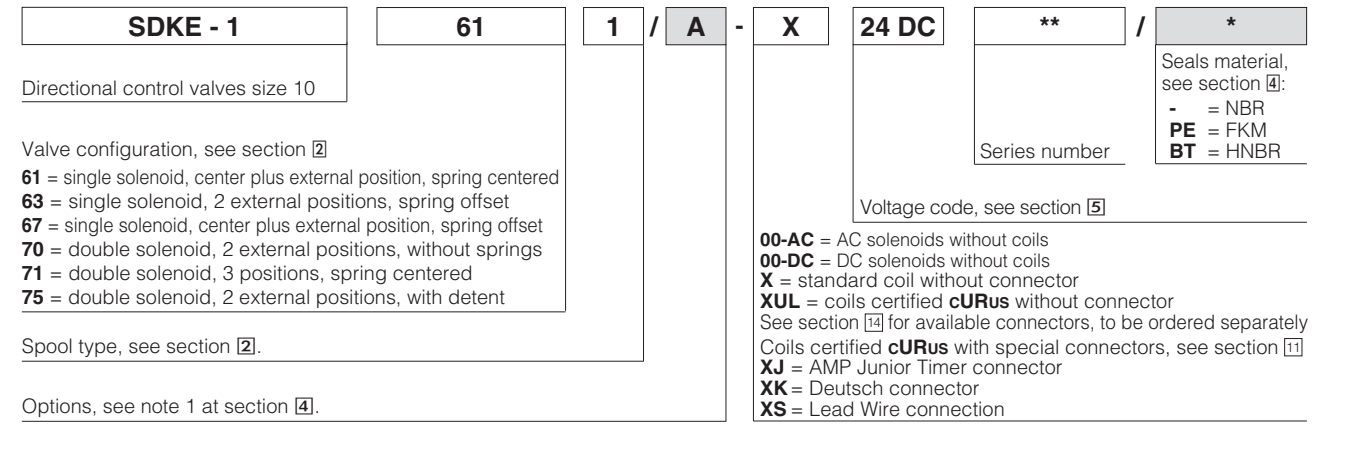

Код заказа:

Гидравлическая схема

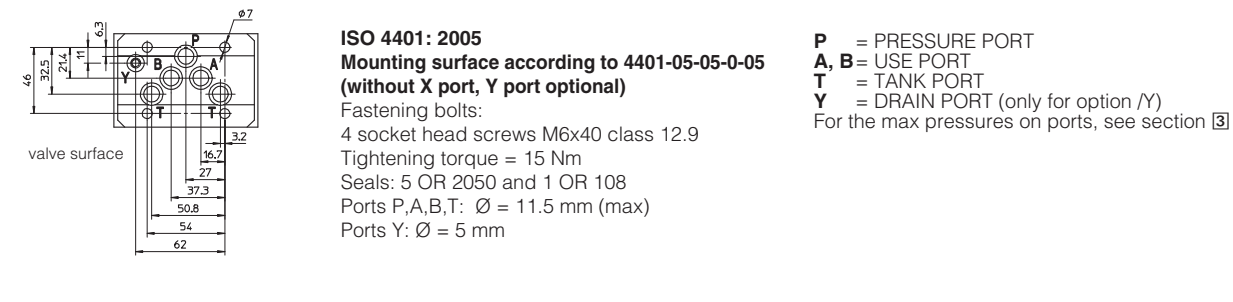

Монтажная поверхность:

Каталог



производитель
Atos
