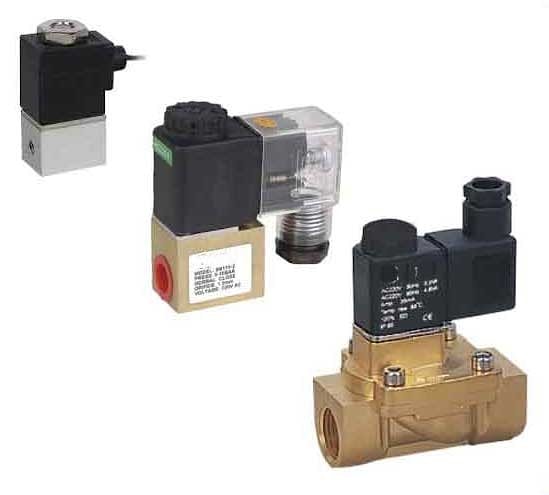

Электромагнитный клапан типа SB115

Электромагнитный клапан типа SB115

Назначение
Контроль потока газа или жидкости.

Двухлинейный двухпозиционный, прямого действия (для условного прохода 13 и 25 мм прилотного типа).

Может применяться в качестве пилота клапана диафрагменного типа.

Особенности.
Малый размер, высокое быстродействие и низкий шум.
Корпус клапана может быть сделан из алюминия, латуни или нержавеющей стали.
Низкий расход энергии.

Код заказа

SB115	025	06	AC110V	V
SB115: Двухлинейный двухпозиционный электромагнитный клапан	Условный проход 010: 0.1 mm 025: 2.5 mm 130: 13 mm 250: 25 mm	Присоед резьба M4:M4X[0.7 06: 1/8`` 08: 1/4`` 10: 3/8`` 15: ½`` 20: ¾`` 25:1``	Стандартное напряжение: DC12V DC24V AC24V 50HZ/60HZ AC110V 50HZ/60HZ AC220V 50HZ/60HZ AC380V 50HZ/60HZ	Уплотннение Без обозн: NBR V: VITON

Клапан во взрывозащищенном исполнении

Параметры

Model	SB115- SB115- SB115-010-M4 025-06 025-08	SB115- SB115- SB115- SB115-130-10 130-15 250-20 250-25
Рабочая среда	Воздух Вода Масло
Конструкция	Прямое управление	Пилотный тип
Тип	Нормально закрытый
Условный проход	1.0 2.5	13 25
Номинальный расход Сv	0.10 0.23	6.2 23
Присоед резьба	M4 M5 1/8" 1/4"	3/8" 1/4" 3/4" 1"
Вязкость	Менее 20CST
Рабочее давление МПа	0,05-0,7
Макс давление МПа	1.2 1.6	1.0
Рабочая температура	-10°C~80°C
Откл напряжения	+ 10%
Класс защиты	IP65
Напряжение питания	AC:5.5VA DC:6W
Класс изоляции	F Class
Материал корпуса	Алюминий, латунь, нерж. Сталь	Латунь
Уплотнение	NBR или VITON	NBR или VITON
Время срабатывания	0,05 сек

Габаритные размеры
