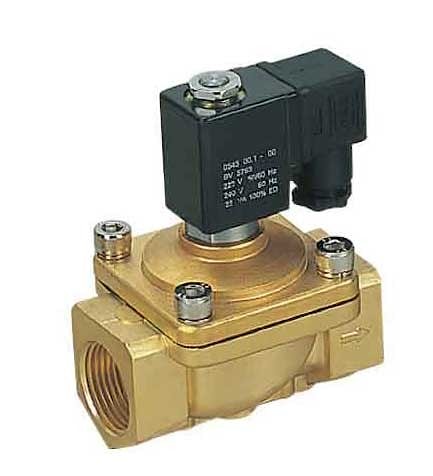

Электромагнитный клапан типа PU прямого действия (7 бар +80)

Компактная конструкция.

Клапан типа PU является клапаном прямого действия с мембраной.
Аналогичен клапану 2W но с меньшей пропускной способностью и меньшей мощностью соленоида.

Может работать с нулевого давления.

Катушка из термостабильной пластмассы. Класс защиты IP65.

Код заказа

PU	220	01	AC110V
PU: Двухсторонний электромагнитный клапан двухпозиционный	Серия	Соединение: тип резьбы	Стандартное напряжение

Параметры

Модель	Рабочая среда	Принцип действия	Тип	Условный проход (мм)	Пропускная способность Cv Value		Присоед. резьба	Средняя вязкость	Рабочее давленеи МПа	Макс давл. МПа	Темпера- тура среды °C
PU220-01	Воздух Вода Масло	Прямого действия	Нормально закрытый	1.5	0.10	1/8"		Менее 50CST	0,7	1,05	-5~80
PU220-02	-/-			2.3	0.18	1/4"		Менее 50CST	0,7	1,05	-5~80
PU220-03	-/-			8.0	1.00	3/8		Менее 50CST	0,7	1,05	-5~80
PU220-04	-/-	Диафр. типа		13	4.00	1/2"		Менее 50CST	0,7	1,05	-5~80
PU220-06	-/-			20	8.60	3/4"		Менее 50CST	0,7	1,05	-5~80
PU220-08	-/-			25	11.00	1"		Менее 50CST	0,7	1,05	-5~80

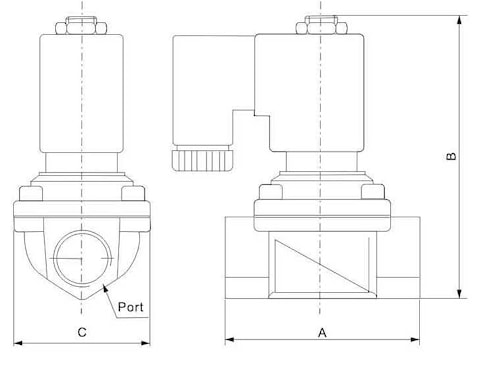

Габаритные размеры

Модель	Присоедин резьба	A	B	C
PU220-01	1/8	22	72	22
PU220-02	1/4	35	75.5	25.4
PU220-03	3/8	55	79.5	30
PU220-04	1/2	66.5	101	48
PU220-06	3/4	71	107	48
PU220-08	1	96	120	70
