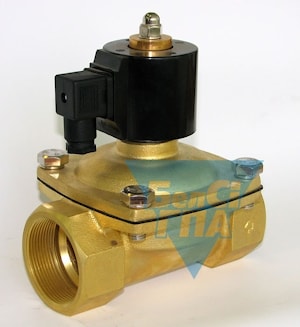

Электромагнитный клапан типа 2W прямого действия с мембраной (10 бар +80)


Электромагнитный клапан типа 2W прямого действия с мембраной (10 бар +80)
Клапан типа 2W является клапаном прямого действия с мембраной.

Работает с нулевого давления.

Клапаны серии 2W аналогичны клапанам PU220 но обладают более высокой пропускной способностью за счет увеличенной площади мембраны. И, как следствие — более мощными соленоидами.

Клапан типа PU обладает высокой надежностью, имеет высокий срок службы.

Может применяться катушка с кабелем.

Материал корпуса - латунь.

2W 160 15 AC110V V
2W:Электромагнитный
клапан двухлинейный двухпозиционный
Условный проход

160: 16 mm

200: 20 mm

250: 25 mm

350: 35mm

400: 40mm

500: 50mm
Присоед.
резьба:

10:3/8``

15: ½``

20: 3/4``

25: 1``

35: 1 ½``

40: 1 ½``

50: 2``
Стандартное напряжение:

DC12V

DC24V

AC24V 50HZ/60HZ

AC110V 50HZ/60HZ

AC220V 50HZ/60HZ

AC380V 50HZ/60HZ
Тип уплотнения

Без обозн NBR

V: VITON



Параметры
Модель Рабочая среда Принцип действия Тип Словный проход мм Пропускная способность
Cv Value
Прис. резьба Вязкость Рабочее давлене МПа Макс давл. МПа Темп. среды
°C
Уплот-
нение
2W160-10Воздух,
вода,
масло
16 4.8 3/8"
2W160-15 -/- 16 4.8 1/2"
2W200-20 -/- диафра-
гма
Норм.
20 7.6 3/4" Не более Воздух 0…1 1.0 -5 +80 NBR
2W250-25-/- закр. 25 12 1" 20 CST Вода 0…0,7 или
2W350-35-/- 35 24 1 1/4" Масло 0..0,
7
VITON
2W400-40-/- 40 29 1 1/2"
2W500-50-/- 50 48 2"

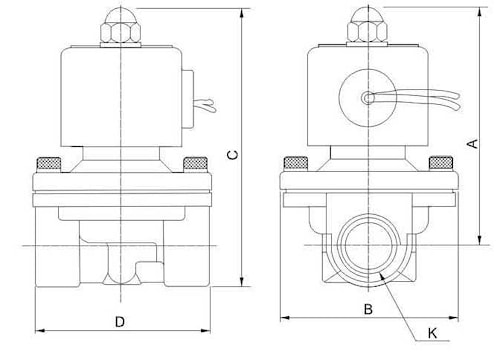

Габаритные размеры
Модель A B C D K
2W160-10 93 56 106 69 PT3/8"
2W160-15 93 56 106 69 PT1/2"
2W200-20 100 55 117 73 PT3/4"
2W250-25 104 78 125 99 PT1"
2W350-35 141 93 172 124 PT1 1/4"
2W400-40 141 93 172 124 PT1 1/2"
2W500-50 157 124 195 172 PT2"


производитель
RFS
