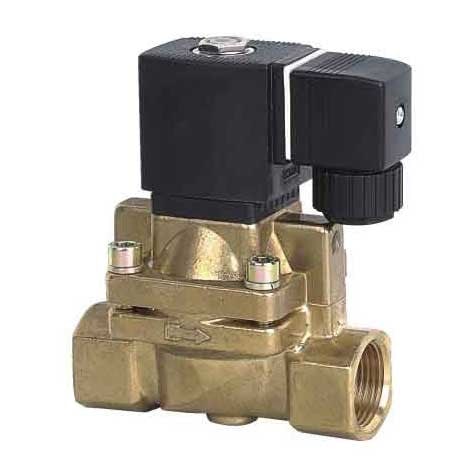

Электромагнитный клапан типа SB116-5 высокотемпературный высокого давления (50 бар +180)

Электромагнитный клапан типа RSB116-5 высокотемпературный высокого давления

Максимальное рабочее давление может достигнуть 5 МПа.

Может использоваться для воды, газа, ацетилена, LPG и т.д.

Поршневая конструкция, «плавный» старт, высокая надежность.

Модель катушки: BD-A-3

Закрыто кожухом из термостабильной пластмассы.

Разъем соответствует ISO.

Класс защиты IP65.

Возможна установка взрывозащищенной катушки и арматуры.

Может использоваться как взрывозащищенный клапан.

Потребление энергии

АС(ВА)	14
DC(Вт)	8

Параметры

Модель	Условный проход	Присоед. резьба	Рабочее давление МПа	Температура среды (°C)	Температура носителя (°C)	Пропускн способ- ность Kv м.куб/час			Частота реакции (Гц)	Рабочее напря- жение
SB116-5008	8	G1/4	0.3-5.0	-20-+55	0- + 90	3.6			Не менее 1	AC (В) 50 Гц 24, 36 110, 220 380 DC (В) 24,12
SB116-5010	10	G3/8	0.3-5.0	-20-+55	0-+90	3.6			Не менее 1
SB116-5015	13	G1/2	0.3-5.0	-20- + 55	0-+90	3.6			Не менее 1
SB116-5020	20	03/4	0.3-3.5	-20-+55	0-+90	11			Не менее 0,5
SB116-5025	25	G1	0.3-3.5	-20-+55	0- + 90	11			Не менее 0,5

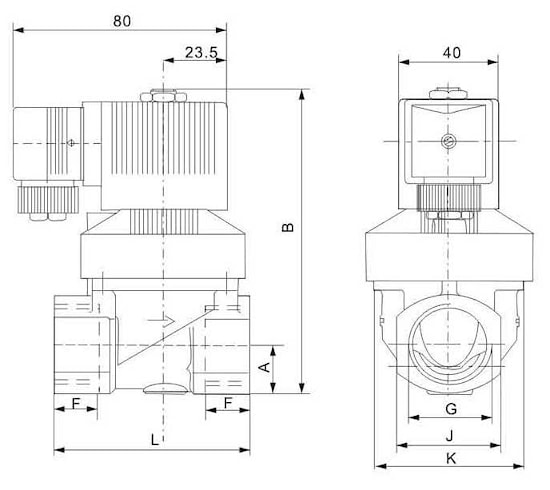

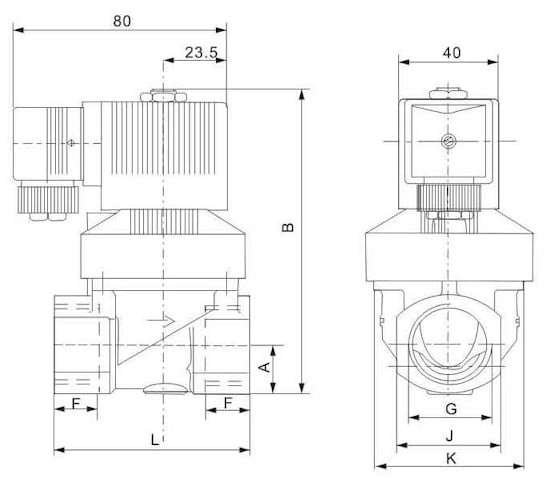

Габаритные размеры

Модель	G	F	J	K	L	E	B	A
SB116-5008	G1/4	12	40	34	65	24	97	16
SB116-5010	G3/8	12	40	34	65	24	97	16
SB116-5015	G1/2	12	40	34	65	24	97	16
SB116-5020	G3/4	16	40	60	90	45	124	20
SB116-5025	G1	18	40	70	116	57.5	123	20.5,
