Электромагнитный клапан типа 2L высокотемпературный (20 бар +180)

Электромагнитный клапан типа 2L нормально закрытый непрямого действия с поршнем для монтажа в трубопровод, высокотемпературный.

Применение особой структуры материала
механизма увеличило срок службы клапана.

Специальная мощная электромагнитная катушка
позволяет использовать этот клапан для более
высокого рабочего давления.

Балансированный зазор рабочего поршня
увеличивает надежность работы этого клапана при высокой температуре.

Материал корпуса - латунь.


Код заказа

2L	170	15	AC110V
Код спецификации 2L: Для пара Двухлинейный двухпозиционный электромагнитный клапан	Условный проход 170: 17 mm 200: 22 mm 300: 30mm 500: 50mm	Присоединительная резьба: 10:3/8" 15:1/2"` 20:3/4" 25:1" 40:1 1/2" 50: 2"	Стандартное напряжение: DC12V DC24V AC24V 50HZ/60HZ AC110V 50HZ/60HZ AC220V 50HZ/60HZ AC380V 50HZ/60HZ

Параметры

Модель

Рабочая среда

Конструк- ция

Тип

Условн. проход

Cv

Присоед резьба

Вязкость

Рабочее давление МПа

Макс давл. МПа

Темп. среды °C

Материал корпуса

Уплотн.

2L170-10

Воздух Вода Пар

Направ ляющий тип

Норм. закр.

17

4.8

3/8"

Менее 20CST

0,1-1,5

2,25

-5 +180

Латунь

PTFE

2L170-15

17

4.8

1/2"

2L170-20

17

4.8

3/4"

2L200-25

22

12

1"

2L300-35

30

20

1V4"

2L300-40

30

20

11/2"

2L500-50

50

48

2"

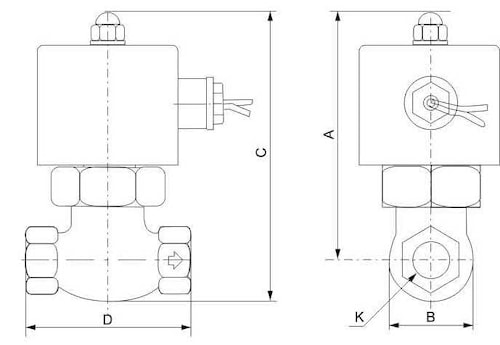

Габаритные размеры

Модель	A	B	C	D	К
2L170-10	125	42	146	82	3/8"
2L170-15	125	42	146	82	1/2"
2L170-20	125	42	146	82	3/4"
2L200-25	136	52	162	90.5	1"
2L300-35	148	74	185	111	11/4"
2L300-40	148	74	183	111	11/2"
2L500-50	176	94.5	223	163	2 "
