Гидравлическая установка фильтр-прессов

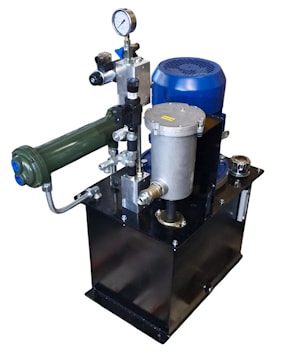

Гидравлическая станция представляет собой современную компактную сборочную единицу, предназначенную для работы в составе различных гидросистем. Все основные компоненты станции размещены на крышке гидробака, что обеспечивает удобство обслуживания и надежность конструкции.

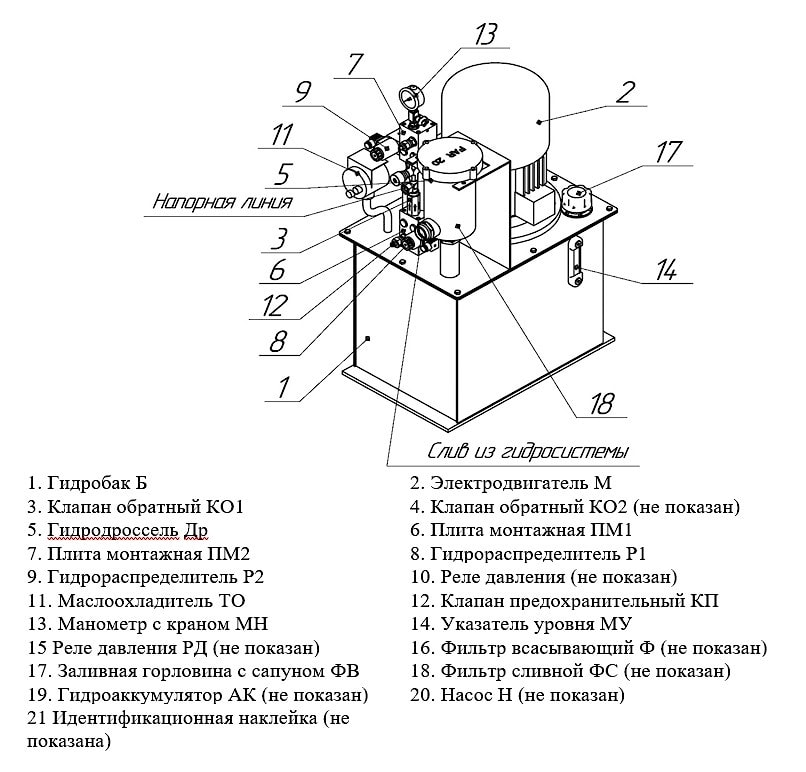

Компоновка и основные узлы

На крышке гидробака (Б) установлен электродвигатель (М), который соединён с шестерённым насосом (Н) через эластичную муфту и колокол. Насос размещён внутри бака, что минимизирует уровень шума и предотвращает утечки.

На верхней части бака смонтированы монтажные плиты (ПМ) с предохранительным клапаном (КП) и гидрораспределителями (Р). Также установлены: манометр с отсечным краном (МН), гидродроссель (Др), обратный клапан (КО1).

Дополнительно на крышке размещены: сливной фильтр (ФС), заливной фильтр с сапуном (ФВ), маслоохладитель (ТО). На передней панели установлен маслоуказатель (МУ) для визуального контроля уровня рабочей жидкости.

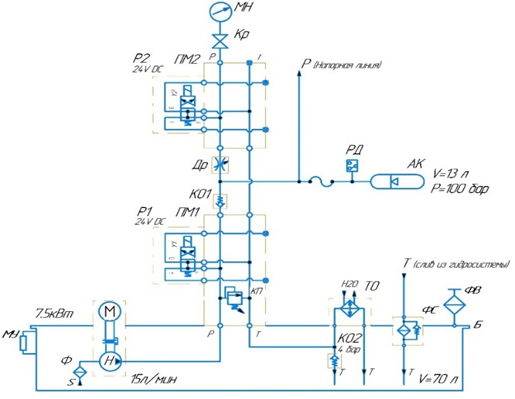

Принцип работы

Электродвигатель (М) приводит в движение насос (Н), который всасывает рабочую жидкость из бака (Б) и нагнетает её в систему через обратный клапан (КО1). Предохранительный клапан (КП) защищает систему от чрезмерного давления.

В зависимости от положения электромагнитных клапанов Y1 и Y2 возможны следующие режимы работы:
• Y1 выкл., Y2 выкл. — поток на слив
• Y1 вкл., Y2 вкл. — поток к исполнительному органу
• Y1 вкл., Y2 выкл. — поток делится (часть к органу, часть на слив через дроссель)
• Y1 выкл., Y2 вкл. — поток на слив, исполнительный орган под давлением

Пневмогидроаккумулятор компенсирует скачки давления при переключении режимов и включении/отключении насосов. Контроль уровня масла осуществляется через указатель МУ. Залив — через фильтр с сапуном, слив — через сливной фильтр.
