Стенд для испытания гидроцилиндров и гидравлических узлов

Стенд для испытания гидроцилиндров и гидравлических узлов

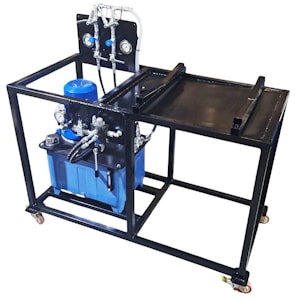

Устройство гидравлического стенда

Гидравлический стенд представляет собой мобильную модульную установку, смонтированную на прочном металлическом столе со стопорными колесами. Это решение обеспечивает удобную транспортировку и надёжную фиксацию в рабочем положении.

Основные элементы конструкции:

1. Гидравлический бак (встроен в корпус стола):
На верхней крышке бака размещены:

  • Электродвигатель, установленный через монтажный колокол — обеспечивает надёжное и компактное крепление;

  • Гидравлический насос, соединённый с валом двигателя эластичной муфтой и размещённый внутри бака — для снижения уровня шума и компактности компоновки;

  • Заливной фильтр с сапуном — фильтрация жидкости при заправке и компенсация давления воздуха в баке;

  • Сливной фильтрэффективная очистка жидкости при обратном потоке, повышающая ресурс системы.

2. Передняя панель гидробака оснащена:

  • Маслоуказателемнаглядный контроль уровня рабочей жидкости;

  • Сливной пробкой — для удобного удаления отработанной жидкости при техобслуживании.

3. Фронтальная сторона рабочего стола включает:

  • Манометр давления напорной линии — оперативный контроль давления;

  • Предохранительный клапанзащита системы от превышения допустимого давления;

  • Гидрораспределительточное управление потоком жидкости к исполнительным механизмам.

4. Задняя сторона стола (вертикальная монтажная стойка):

  • Манометры для контроля давления в различных участках системы;

  • Гидравлический узел, включающий:

    • Дроссели и краны;

    • Соединительные фитинги;

    • Прозрачную трубку — визуальный контроль потока жидкости и работы гидроцилиндров.

5. Рабочая поверхность стола:

  • Оборудована передвижными стойками с фиксацией — для надёжного крепления гидроцилиндров разных типоразмеров;

  • Имеет небольшой уклон в сторону бак-отстойника, в котором установлен магнитный фильтрпредварительная очистка масла перед возвратом в основной бак.


Преимущества конструкции:

Мобильность и компактность — легко перемещается и устанавливается в нужном месте.
Удобство технического обслуживания — быстрый доступ к ключевым элементам, сливу и заливу масла.
Наглядный контроль параметров — манометры, маслоуказатель и прозрачные трубки позволяют отслеживать состояние системы в реальном времени.
Безопасность и надёжность — предохранительные клапаны и фильтрация жидкости защищают систему от перегрузок и загрязнений.
Гибкость в эксплуатации — возможность работы с различными типами гидроцилиндров.

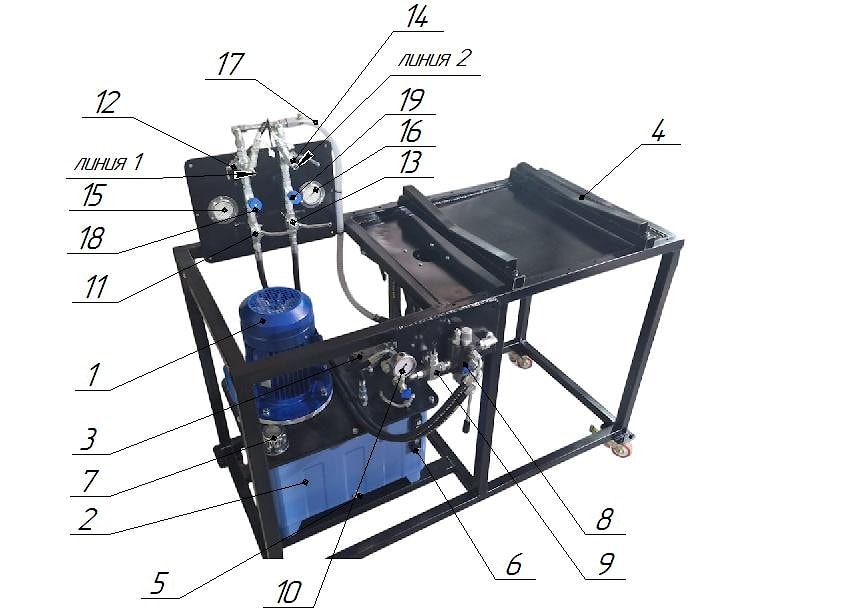

1. Электродвигатель ЭД;

2. Бак гидравлический Б;

3. Фильтр сливной Ф;

4. Стойка цилиндров;

5. Пробка сливная ПС;

6. Маслоуказатель МУ;

7. Фильтр заливной с сапуном ФВ.

8. Распределитель Р

9. Клапан предохранительный

10. Манометр напорной линии М1

11. Кран КР1

12. Кран КР1.1

13, Кран КР2

14. Кран КР2.1

15. Манометр М2

16. Манометр М3

17. Трубка прозрачная

18. Дроссель РР1

19. Дроссель РР2

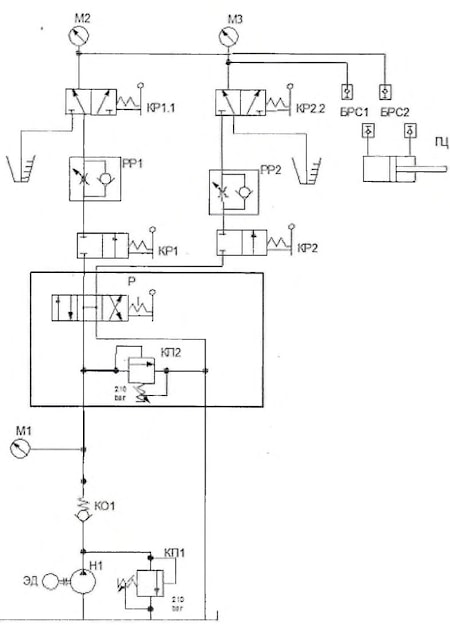

Гидравлическая схема

Принцип работы установки гидравлической

Шестерённый насос Н1, соединённый с электродвигателем ЭД, осуществляет забор рабочей жидкости (гидравлического масла) из бака и нагнетает её в напорную линию через обратный клапан КО1. Создаваемое давление направляется в гидросистему.

Управление направлением потока рабочей жидкости осуществляется при помощи ручного гидрораспределителя Р:

- При переводе рукоятки распределителя вверх — поток направляется в линию 1;

- При переводе рукоятки вниз — поток направляется в линию 2.

Для отключения подачи рабочей жидкости в соответствующие магистрали предусмотрены краны КР1 и КР2, выполняющие функцию запорной арматуры.

Контроль давления в рабочих полостях гидроцилиндра осуществляется с помощью манометров М2 и М3, подключённых к соответствующим линиям.

Соединение линий 1 и 2 с полостями гидроцилиндра осуществляется через быстроразъёмные соединения (БРС). Гидроцилиндр монтируется на стойке (позиция 4) с возможностью замены и фиксации для проведения испытаний и отработки различных режимов работы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметров

Значение

Электродвигатель М

Мощность, кВт

5,5

Напряжение, В

380

Частота вращения, об/мин

1500

Насос шестеренный Н

Рабочий объём, см3

8,2

Максимальное рабочее давление, бар

240

Подача, л/мин

12

Направление вращения

правое

Бак Бобъём, л

70

Размещение

горизонтально

Температура окружающей среды, °С:

Минимальная

- 20

Максимальная

+50

Основные марки рабочей жидкости*:

Зимой

МГ-15В ТУ 38.101479-00

Летом

МГЕ-46В ТУ 38.001347-83

Фильтр заливной с сапуном ФВ

Номинальная тонкость фильтрации, мкм

40

Фильтр сливной Ф

Номинальная тонкость фильтрации, мкм

10

Класс чистоты рабочей жидкости по ГОСТ 17216-71, не ниже

10

Количество заливаемой раб. жидкости **, л

49

a (длина)

1500

b (ширина)

700

c (высота)

1400
