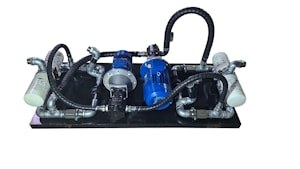

Станция реверсивной перекачки и фильтрации масла

Станция реверсивной перекачки и фильтрации масла

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметров

Значение

Электродвигатель М1

Мощность, кВт

4

Напряжение, В

380

Частота вращения, об/мин

1500

Электродвигатель М2

Мощность, кВт

2,2

Напряжение, В

380

Частота вращения, об/мин

1500

Насос шестеренный Н1

Рабочий объём, см3

100

Подача, л/мин

144

Насос аксиально-поршневой Н2

Рабочий объём, см3

34

Подача, л/мин

50

Максимальное рабочее давление общее, бар

15

Направление вращения гидронасосов Н1 и Н2

реверсивное

Размещение:

горизонтальное

Температура окружающей среды, °С:

Минимальная

- 40

Максимальная

+40

Основные марки рабочей жидкости*:

Зимой

МГ-15В ТУ 38.101479-00

Летом

МГЕ-46В ТУ 38.001347-83

Фильтр напорный

Номинальная тонкость фильтрации, мкм

10

Класс чистоты рабочей жидкости по ГОСТ 17216-71, не ниже

10

Масса гидроустановки, не более, кг

240

Габаритные размеры, не более, мм

а (длина)

1600

b (ширина)

800

с (высота)

700

  • - допускается применять импортные аналоги рабочих жидкостей, указанных в таблице 1, но не смешивая их между собой.

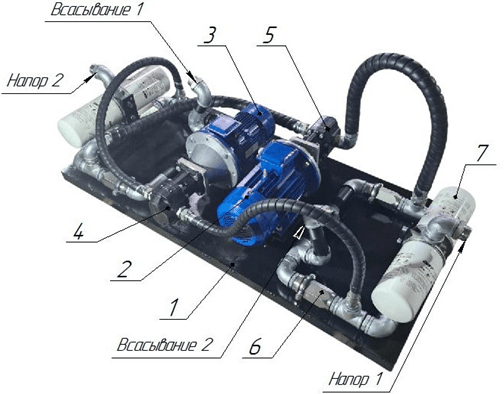

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

  1. Рама монтажная;
  2. Электродвигатель М1;
  3. Электродвигатель М2;
  4. Насос Н2;
  5. Насос Н1;
  6. Клапан обратный;
  7. Напорный фильтр.

Электродвигатели М1 и М2 предназначены для работы в реверсивном режиме. Направления вращения валов обозначены стрелками на корпусах электродвигателей:
— М1: от Y1.1 к Y1.2 и от Y1.2 к Y1.1;
— М2: от Y2.1 к Y2.2 и от Y2.2 к Y2.1

Режимы работы установки гидравлической в зависимости от направления вращения валов:

Электродвигатель М1:

Вращение вала от Y1.1 к Y1.2 — включается контур: всасывание 2, напор 2;

Вращение вала от Y1.2 к Y1.1 — включается контур: всасывание 1, напор 1.

Электродвигатель М2:

Вращение вала от Y2.1 к Y2.2 — включается контур: всасывание 1, напор 1;

Вращение вала от Y2.2 к Y2.1 — включается контур: всасывание 2, напор 2.

Попадание воздуха в насосы не допускается. В течение всего цикла работы установки необходим постоянный контроль со стороны квалифицированного обслуживающего персонала.
