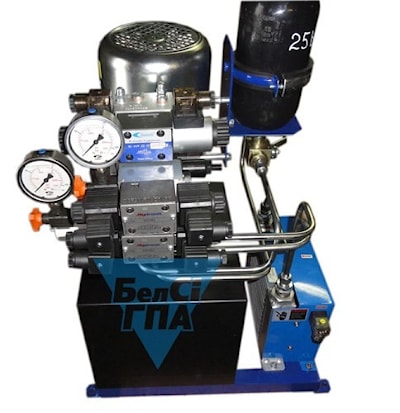

Гидростанция токарного станка с противошпинделем

Гидростанция предназначена для привода шпиделя, противошпинделя и револьверной головки токарного станка с ЧПУ.

Производительность	л/мин
Производительность насоса	11,3
Давление	bar
Рабочее давление	5
Электродвигатель
Частота вращения электродвигателя, об/мин	1450
Тип – трёхфазный асинхронный	380 вольт
Мощность, КВт	2,2
Ёмкость гидробака	л
Ёмкость гидробака	30
Масса	кг
Масса	45
Условия эксплуатации
температура окр. среды, оС	-5˚… +50˚

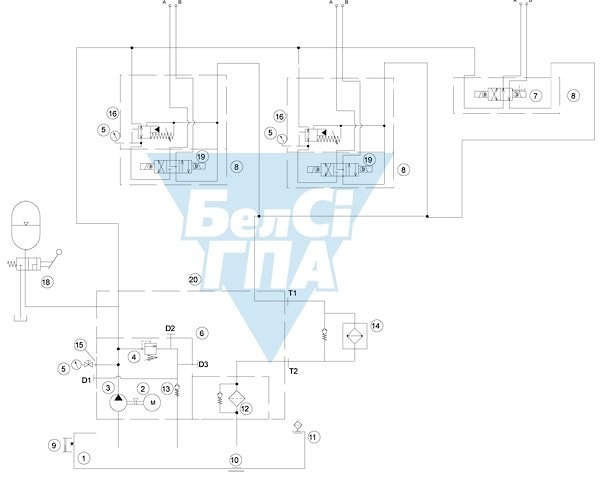

Гидравлическая схема станции токарного станка с противошпинделем


Описание гидравлической схемы насосной станции
Источником высокого давления является насос (3). Управление потоком рабочей жидкости осуществляется гидрораспределителями (7, 19).
Рабочая жидкость подаётся от насоса (3) по напорной магистрали на блок гидрораспределей .
Для ограничения максимального давления служит предохранительный клапан (4). Клапан настроен на 50 bar. Для контроля давления установлен манометр (5)
Гидростанция предназначена для управления тремя гидроцилиндрами.
В двух гидроцилиндрах А1, А2, В1, В2 давление можно снизить с помощью редукционных клапанов (16), контроль давления осуществляется по манометрам (5).
Все манометры подключены к системе через вентили манометра SOV14. Для контроля нужно отвернуть ручку крана манометра против часовой стрелки, отрегулировать давление (при необходимости), затем закрутить по часовой стрелке до упора.
Для уменьшения пульсаций и ударных нагрузок в гидросистеме предусмотрен гидроаккумулятор (17). Давление зарядки гидроаккумулятора 25 бар.
Отключение гидроаккумулятора от напорной линии и сброс давления производится краном (18)
Для охлаждения рабочей жидкости служит воздушно-масляный теплообменник (14) установленный на сливе.
