Гидроклапан оборота плуга для работы в борозде с выравниванием тип VRAP SE SV
400 бар
односторонний

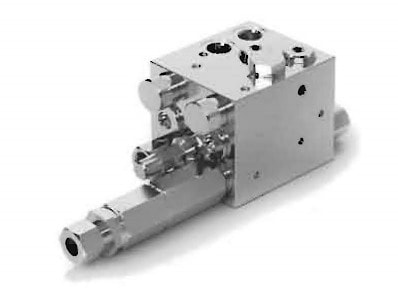

Гидроклапан оборота плуга для работы в борозде с выравниванием тип VRAP SE SV
Этот клапан был разработан для использования с двумя последовательно расположенными цилиндрами оборотного плуга и обеспечения автоматического выравнивания рамы плуга и ее опрокидывания.
Поворот рамы производится через вверх, что позволяет оснастить плуг колесом для буксировки.
Предусматривает использование с двумя типоразмерами цилиндров: 70/80 и 80/100 мм.
Принцип действия: сначала выравнивающий цилиндр начинает выравнивать нагрузку. Как только он достигает конца хода, опрокидывающий цилиндр начинает вращение. По завершении этого выравнивающий цилиндр возвращает плуг обратно в рабочее положение.

В данном типе клапана опрокидывающий цилиндр блокируется гидравлически только с одной стороны (поршневой), с другой стороны нужно обеспечить механический упор.

Эти клапаны настроены на переключение при давлении150 бар. Настройку давления можно изменить.



Материал корпуса: оцинкованная сталь
Материал компонентов: закаленная сталь
Уплотнения: BUNA N (стандартно)
Тип запирающего элемента: без утечек

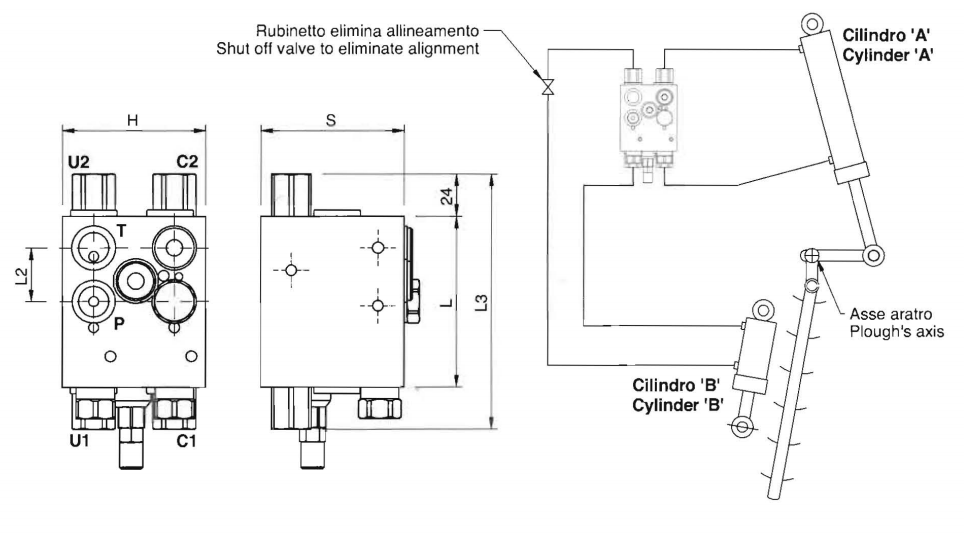

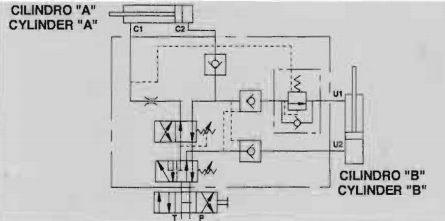

Подключение: подсоедините C1 к стороне штока, C2 к поршневой стороне опрокидывающего цилиндра A, U1 к поршневой стороне и U2 к стороне штока выравнивающего цилиндра В. P и T к распределителю машины.

КОДТИПМакс. давление переключения, барМакс. давление, бар
V0339VRAP 70/80 SE SV230400
V0340VRAP 80/100 SE SV230400




КОДТИПCl -C2 U1-U2LL1L2L3HSМасса
GASmmmmmmmmmmmmKq
V0339VRAP 70/80 SE SVG 3/8"94583014280804,76
V0340VRAP 80/100 SE SVG 3/8"94583014280804,76


производитель
Oleodinamica Marchesini

Если вы хотите купить гидроклапан оборота плуга для работы в борозде с выравниванием тип VRAP SE SV , вы можете:

Ещё из раздела гидроклапаны опрокидывания (оборота) плуга

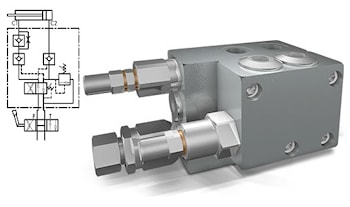

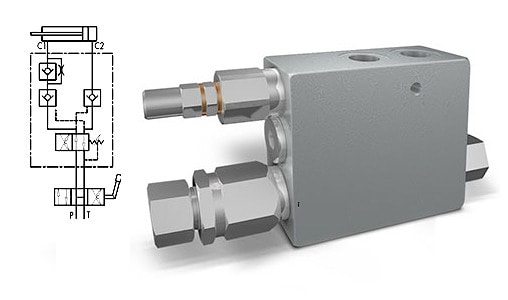

Используется на цилиндрах оборотного плуга, для автоматического переключения цилиндра на реверс в верхней мертвой точке перемещения рамы плуга. Клапан снабжен двойным гидрозамком что обеспечивает безопасность и возможность фиксации плуга в любой ...
подробнее

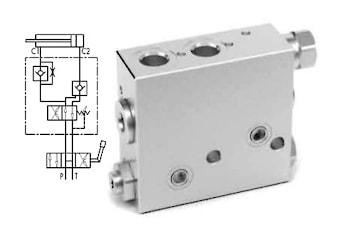

Используется на гидроцилиндрах оборотного плуга, для автоматического переключения цилиндра на реверс в нижней мертвой точке перемещения рамы плуга. Клапан снабжен одним гидрозамком со стороны поршневой полости цилиндра, на стороне штоковй полости ...
