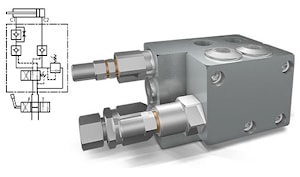

Гидроклапан оборота плуга c предохранительным клапаном тип VRAP DE VMP

400 бар

двухсторонний

Используется на цилиндрах оборотного плуга, для автоматического переключения цилиндра на реверс в верхней мертвой точке перемещения рамы плуга. Предохранительный клапан позволяет избежать гидроудара при переключении. Клапан снабжен двойным гидрозамком что обеспечивает безопасность и возможность фиксации плуга в любой точке. Может применяться с несбалансированными тяжелыми плугами с гидроцилиндрами диаметрами шток/поршень 40/50, 60/80, 80/100,
100/110, 110/130 мм.

Эти клапаны настроены на переключение при давлении150 бар. Главный предохранительный клапан настроен на 90 бар. Настройку давления можно изменить.



Материал корпуса: оцинкованная сталь
Материал компонентов: закаленная сталь
Уплотнения: BUNA N (стандартно)
Тип запирающего элемента: без утечек

Подключение: С1 - штоковая полость, С2 - поршневая, Р и Т к гидрораспределителю.

КОД	ТИП	Макс. давление преключения, бар	Макс. давление, бар
V0348	VRAP 40/50 DE + VMP	250	250
V0350	VRAP 60/80 DE + VMP	250	400
V0360	VRAP 80/100 DE* VMP	250	400
V0376	VRAP 100/110 DE +VMP	250	400
V0380	VRAP 110/130 DE* VMP	250	400

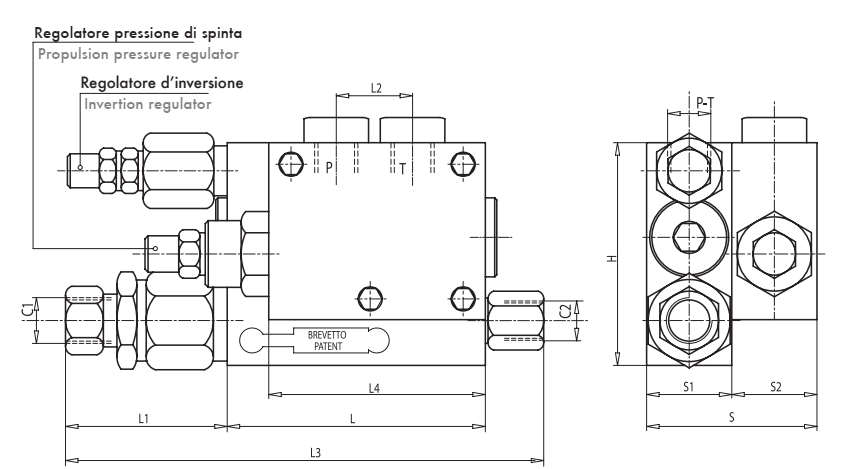

КОД	ТИП	C2 PT GAS	C1 mm	L mm	L1 mm	L2 mm	L3 mm	L4 mm	H mm	S1 mm	$2 mm	s mm	масса, кг
V0348	VRAP 40/50 DE + VMP	G 3/8"	012	94	58	30	176	72	80	35	30	65	3,200
V0350	VRAP 60/80 DE + VMP	G 3/8 "	012	94	58	30	176	72	80	35	30	65	3,200
V0360	VRAP 80/100 DE + VMP	G 3/8"	012	94	58	30	176	72	80	35	30	65	3,190
V0376	VRAP 100/110 DE +VMP	G 3/8"	012	94	58	30	176	72	80	35	30	65	3,190
V0380	VRAP 110/130 DE + VMP	G 3/8"	012	94	58	30	176	72	80	35	30	65	3,160
