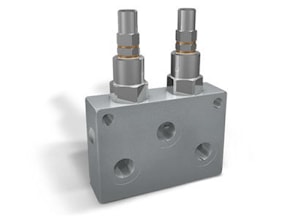

Сдвоенный линейный предохранительный клапан VMP D 70 л/мин 350 бар
70 л/мин 350 бар
Клапан предназначен для ограничения максимального давления в двух независимых контурах, с общим сливом.
Корпус: сталь с цинковым покрытием.
Уплотнение Buna N
Герметичность: незначительные утечки
Подключение: соединить порт Р и P1 с давлением, порт Т с баком. Порт P и P1 реверсивный.

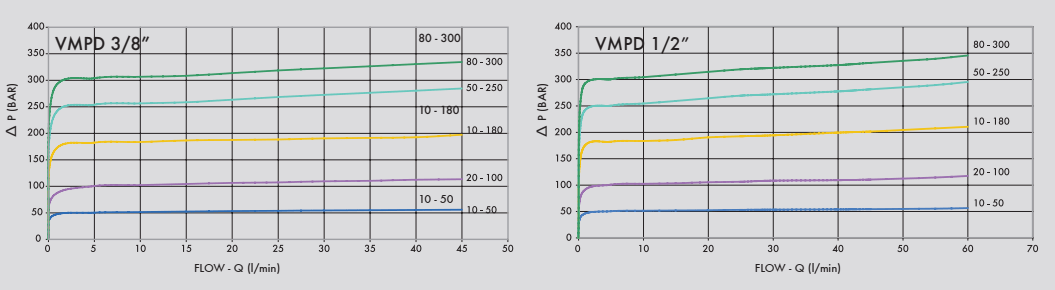

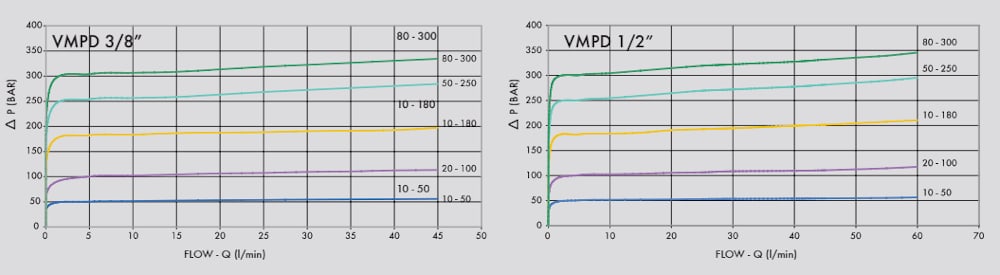

График перепада давления от расхода
| КОД | ТИП | Макс. расход, л/мин |
| V0732 | VMPD 3/8" | 45 |
| V0734 | VMPD 1/2" | 70 |

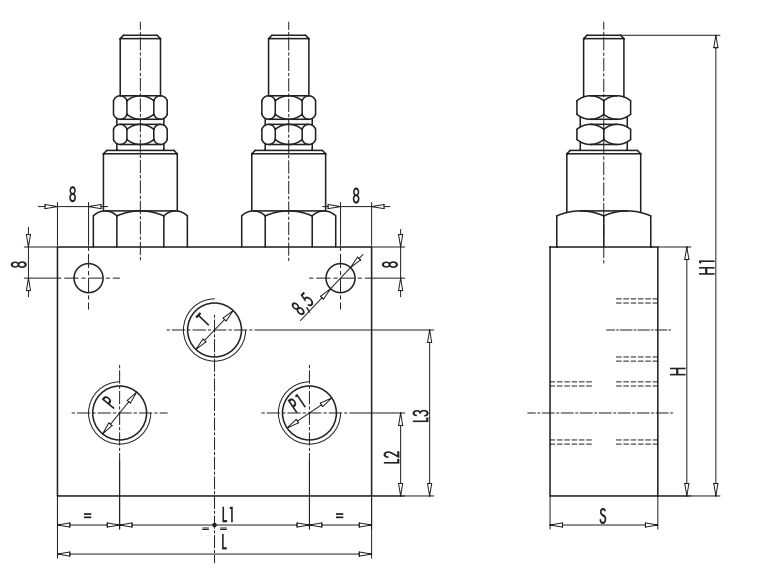

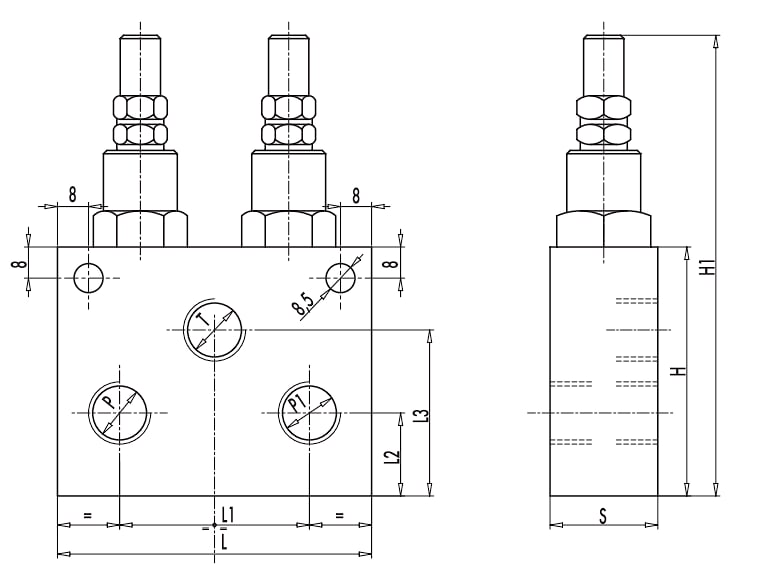

| КОД | ТИП | P-T GAS | L mm | Ll mm | L2 mm | L3 mm | L4 mm | L5 mm | L6 mm | G mm | H mm | S mm | Масса, кг. |
| V0700 | VMP 3/8" | G 3/8" | 72 | 134 | 15 | 26 | 49,5 | 8,5 | 26 | 6,5 | 40 | 40 | 0,824 |
| V0710 | VMP 1/2" | G 1/2" | 77 | 139 | 17,5 | 29,5 | 54 | 8,5 | 30 | 6,5 | 45 | 45 | 1,058 |
| V0720 | VMP 3/4" | G 3/4" | 92 | 154 | 17,5 | 35 | 68 | 10 | 32 | 8,5 | 50 | 50 | 1,470 |
Пружины
| Диапазон настройки, бар | чувствительность настройки бар/оборот Q- 4l/min | Предустановка, бар |
| 10-50* | 7 | 30 |
| 20-100 | 12 | 75 |
| 10- 180 standard | 30 | 90 |
| 50-250 | 45 | 130 |
| 80 - 300 | 50 | 150 |
* для давления менее 70 бар Q= 12 л/мин
Тип регулировки
| КОД/V | Маховичок |
| КОД/PP | винт |
| КОД/PP | винт с колпачком |
Аналоги других производителей:
| Oleodinamica Marchesini | MTC (Walvoil) | Oleoweb | Luen | Gumec | HBS |
| VMPD 3/8" | RVD-M-2-3/8-G (10L02C023R03Z) | ||||
| VMPD 1/2" | RVD-M-2-1/2-G (10L02C023R04Z) |
производитель
Oleodinamica Marchesini
