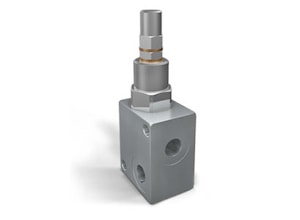

Линейный предохранительный клапан VMP L (легкий) 40 л/мин 350 бар
40 л/мин 350 бар
Самый часто используемый клапан, применяется как основной клапан ограничения давления, так и резервный, имеет небольшую стоимость.
Корпус: сталь с цинковым покрытием.
Уплотнение Buna N
Герметичность: незначительные утечки
Подключение: соединить порт Р с давлением, порт Т с баком. Порт P реверсивный.

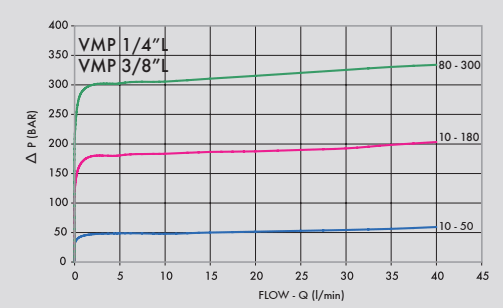

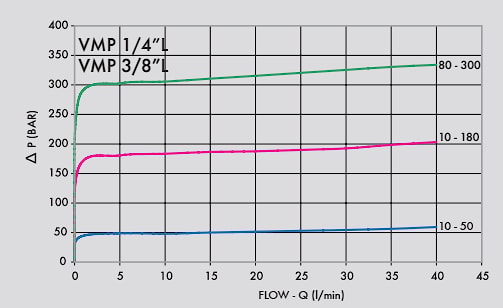

График перепада давления от расхода
| КОД | ТИП | Макс. расход |
| л/мин. | ||
| V0689 | VMP 1/4" L | 30 |
| V0690 | VMP 3/8" L | 40 |

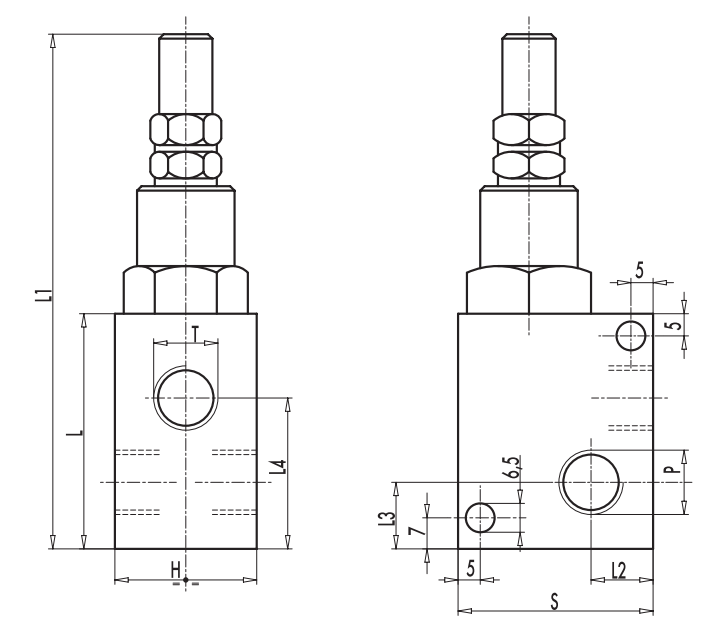

| КОД | ТИП | P-T | L | Ll | L2 | L3 | L4 | H | s | Масса |
| GAS | mm | mm | mm | mm | mm | mm | mm | Kg | ||
| V0689 | VMP 1/4" L | G 1/4" | 52 | 114 | 12 | 13 | 34 | 30 | 40 | 0,474 |
| V0690 | VMP 3/8" L | G 3/8" | 52 | 117 | 12 | 15 | 35,5 | 30 | 40 | 0,472 |
Пружины
| Диапазон настройки, бар | чувствительность настройки бар/оборот Q- 4l/min | предустановка, бар |
| 10-50* | 7 | 30 |
| 10 - 180 стандарт | 30 | 90 |
| 80 - 300 | 50 | 150 |
* для давления менее 70 бар Q= 12 л/мин
Тип регулировки
| КОД/V | Маховичок |
| КОД/PP | винт |
| КОД/PP | винт с колпачком |
Аналоги других производителей:
| Oleodinamica Marchesini | MTC (Walvoil) | Oleoweb | Luen | Gumec | HBS |
| VMP 1/4" L | VMDL2002B1 | VMDR10140-C-4 | RVD-M-40 (10A04B013R02Z) | ||
| VMP 3/8" L | VMDL3502B1 | VMDR10380-C-4 | RVD-M-40 (10A04B013R03Z) | A010301.02.00 |
производитель
Oleodinamica Marchesini
