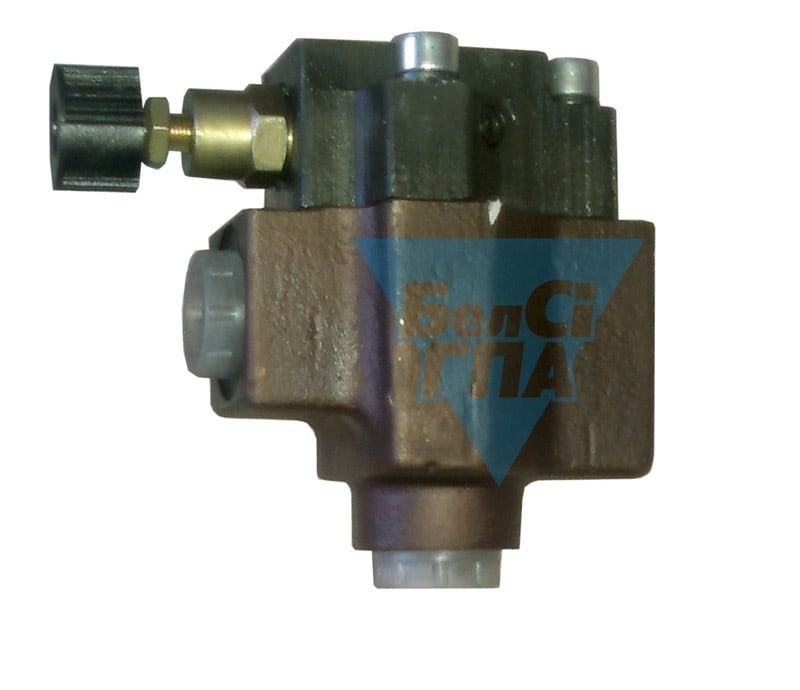

Гидроклапан предохранительный типа МКПВ трубного монтажа
Гидроклапаны предохранительные непрямого действия МКПВ10/3Т, МКПВ20/3Т, МКПВ32/3Т трубного монтажа применяются для поддержания установленной величины давления и дистанционной разгрузки гидравлических систем, а также предохранения гидросистем от перегрузки при повышении давления.Гидроклапаны МКПВ используются в гидроприводах прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.
Гидроклапаны работают на минеральных маслах с тонкостью фильтрации 40-80 мкм, вязкостью 22-200 мм²/с (сСт) при температуре от +10 до +70 °С.
При проведении ремонтных работ гидроклапана МКПВ часто достаточно произвести замену электромагнитного управляющего элемента - электромагнитной катушки.
Технические характеристики предохранительных гидроклапанов типа МКПВ трубного монтажа:
| Марка клапана | Условный проход, мм | Номинальное давление, МПа | Ном. расход масла, л/мин | Вес, кг | Габаритные размеры, мм |
| МКПВ-10/ЗТ2-Р | 10 | 6,3 | 80 | 3,45 | 138x80x99 |
| МКПВ-10/ЗТ2-Р1 | 10 | 10 | 80 | 3,45 | 138x80x99 |
| МКПВ-10/ЗТ2-Р2 | 10 | 20 | 80 | 3,45 | 138x80x99 |
| МКПВ-10/ЗТ2-РЗ | 10 | 32 | 80 | 3,45 | 138x80x99 |
| МКПВ-10/ЗТ(*)-Р(**) | 10 | 6,3 | 80 | 4,75 | 158x80x17 |
| МКПВ-10/ЗТ(*)-Р1(**) | 10 | 10 | 80 | 4,75 | 158x80x17 |
| МКПВ-10/ЗТ(*)-Р2(**) | 10 | 20 | 80 | 4,75 | 158x80x17 |
| МКПВ-10/ЗТ(*)-РЗ(**) | 10 | 32 | 80 | 4,75 | 158x80x17 |
| МКПВ-20/ЗТ2-Р | 20 | 6,3 | 160 | 4,15 | 146x100x99 |
| МКПВ-20/ЗТ2-Р1 | 20 | 10 | 160 | 4,15 | 146x100x99 |
| МКПВ-20/ЗТ2-Р2 | 20 | 20 | 160 | 4,15 | 146x100x99 |
| МКПВ-20/ЗТ2-РЗ | 20 | 32 | 160 | 4,15 | 146x100x99 |
| МКПВ-20/ЗТ(*)-Р(**) | 20 | 160 | 5,45 | 166x100x11 | |
| МКПВ-20/ЗТ(*)-Р1(**) | 20 | 10 | 160 | 5,45 | 166x100x17 |
| МКПВ-20/ЗТ(*)-Р2(**) | 20 | 20 | 160 | 5,45 | 166x100x11 |
| МКПВ-20/ЗТ(*)-РЗ(**) | 20 | 32 | 160 | 5,45 | 166x100x11 |
| МКПВ-32/ЗТ2-Р | 32 | 6,3 | 320 | 5,95 | 151x113x9 |
| МКПВ-32/ЗТ2-Р1 | 32 | 10 | 320 | 5,95 | 151x113x9 |
| МКПВ-32/ЗТ2-Р2 | 32 | 20 | 320 | 5,95 | 151x113x9 |
| МКПВ-32/ЗТ2-РЗ | 32 | 32 | 320 | 5,95 | 151x113x9 |
| МКПВ-32/ЗТ(*)-Р{**) | 32 | 6,3 | 320 | 7,25 | 171x113x11 |
| МКПВ-32/ЗТ(*)-Р1(**) | 32 | 10 | 320 | 7,25 | 171x113x11 |
| МКПВ-32/ЗТ(*)-Р2{**) | 32 | 20 | 320 | 7,25 | 171x113x11 |
| МКПВ-32/ЗТ(*)-РЗ{**) | 32 | 32 | 320 | 7,25 | 171x113x11 |
