Электронный блок управления для пропорционального клапана EDM-M31122/30E0-B/A461

Электронный блок управления для пропорционального клапана EDM-M31122/30E0-B/A461

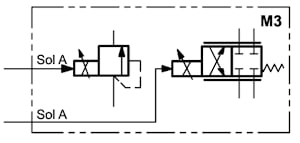

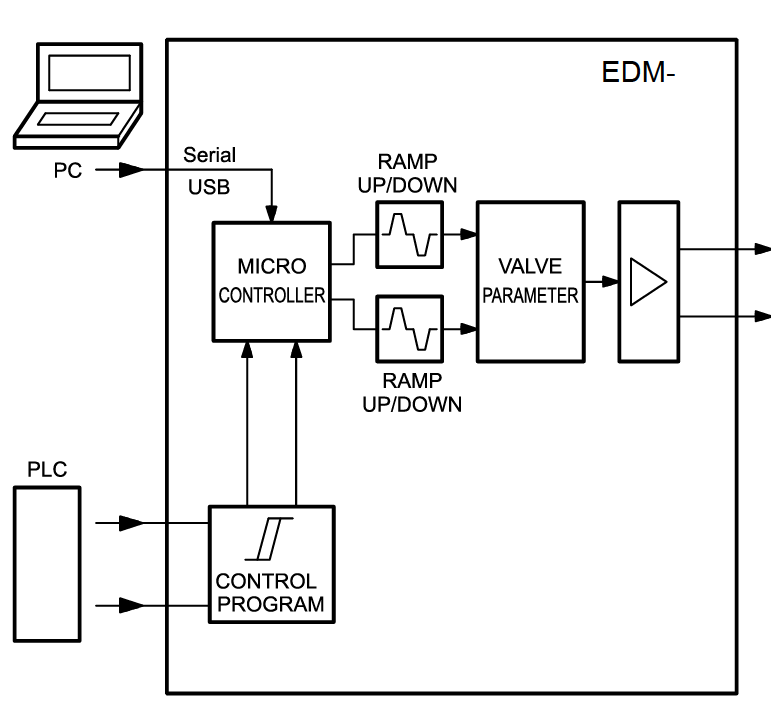

Блок EDM-M31122/30E0-B/A461 с двумя отдельными соленоидными клапанами с двумя независимыми каналами представляет собой цифровой усилитель для управления пропорциональными клапанами с открытым контуром через PWM-стадию. Блок подает ток на соленоид в соответствии с опорным сигналом, независимо от изменений температуры или импеданса нагрузки. Частота переключения каждого из каналов составляет 200 Гц.

Настройка блока осуществляется только через программное обеспечение, через встроенный порт micro USB.


Технические характеристики:

ПараметрЗначение
Параметры питания (Ub)9–32 В DC, включая пульсации
Необходимая мощностьМинимум: 20 Вт, Максимум: 70 Вт
Максимальный входной ток5.5 А
Максимальный выходной ток5.5 А
Доступные опорные сигналы±10 В, 0–10 В (входное сопротивление <100 кОм); 4–20 мА (входное сопротивление 499 Ом)
Дополнительные выходные напряжения для внешнего потенциометра+10 В DC (50 мА); -10 В DC (50 мА)
Цифровой вход (Enable)Включение: > 10 В относительно Ub; Выключение: < 5 В (сопротивление <100 кОм)
Цифровой выходНизкий уровень: < 2 В; Высокий уровень: > максимальное Ub (Ub = источник питания)
Предохранитель, внешний6 А, средняя временная задержка
Электромагнитная совместимость (EMC)Согласно стандартам 2014/30/EU
Материал корпусаABS
Размеры корпуса23 x 98 x 122 мм
РазъемПин-разъем с зажимами: 15 контактов - micro USB
Диапазон рабочих температур-20 / +70 °C
Степень защитыIP20
Масса0,15 кг

Функциональные характеристики:

Питание

Блок предназначен для работы при напряжении от 9 до 32 В DC, с типичным значением 24 В. Для корректной работы блока источник питания должен соответствовать актуальным стандартам EMC. Все индуктивные элементы, подключенные к тому же источнику питания (например, реле или клапаны), должны быть оснащены защитой от перенапряжений, такой как варисторы или диоды обратного хода. Рекомендуется использовать стабилизированные источники питания (линейные или импульсные) как для питания блокаа, так и для сенсоров. Примечание: Напряжение питания блока должно быть не ниже номинального рабочего напряжения управляемых соленоидов. Для обеспечения соответствия требованиям EMC 0 В DC источника питания должны быть подключены к GND на электрическом шкафу.

Электрическая защита

Все входы и выходы карточки защищены от импульсных перенапряжений с помощью защитных диодов и RC-фильтров, что обеспечивает надежность и стабильность работы.

Цифровой вход (Enable)

Цифровой вход (Enable) требует напряжения в пределах от 12 до 24 В. Для активации входа напряжение должно быть выше 10 В относительно источника питания (Ub), а для деактивации — ниже 5 В. Сопротивление входа должно быть более 100 кОм.

Цифровой выход PIN 9 - Card OK

Этот выход используется для проверки состояния блока. При нормальной работе на выходе будет напряжение, равное напряжению источника питания, относительно 0 В (пин 2). Если возникает аномалия, контрольная логика отключает подачу питания на соленоиды и переводит этот выход в нулевое состояние. Максимальный ток: 50 мА. Низкий уровень напряжения: менее 2 В. Высокий уровень: более максимального Ub (где Ub — это источник питания).

Вспомогательные напряжения

На пине 13 доступно напряжение +10 В с максимальным током 50 мА, а на пине 14 — напряжение -10 В с таким же максимальным током. Примечание: При напряжении питания менее 11,5 В напряжение на пине 13 может не поддерживаться. Для версии EDM-M B: на пине 12 доступно напряжение, равное напряжению источника питания (пин 1 относительно пина 2), с максимальным током 100 мА.

Выходное значение

Выходное значение блока представляет собой ток в диапазоне от 200 до 4000 мА, в зависимости от конфигурации заказанной карточки. Все внешние кабели должны быть экранированными для обеспечения надежности работы и минимизации помех.



производитель
Duplomatic Oleodinamica
