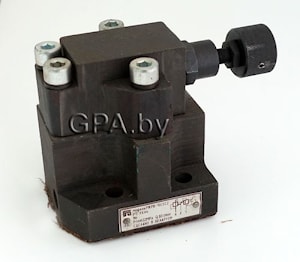

Гидроклапаны редукционные для стыкового и трубного монтажа МКРВ-*/ЗС и МКРВ-*/ЗТ
Гидроклапаны редукционные предназначены для поддержания в отводимом от них потоке рабочей жидкости более низкого давления чем в подводимом потоке.
Гидроклапаны редукционные применяются в гидроприводах станков, прессов, литейных и литьевых машин, а также другом гидрооборудовании.
Условное графическое обозначение гидроклапанов редукционных
Условное графическое обозначение гидроклапана редукционного:
В — гидролиния подвода основного потока; А — гидролиния отвода основного потока; X — гидролиния дистанционного управления; У, У1 — гидролиния* слива управляющего потока
Структура условного обозначения клапанов МКРВ
Основные технические данные:
* Параметр указан при минимальном расходе. Величину минимального давления на входе, при других значениях расхода определяют путем добавления к указанному значению величины минимальной разности между давлением на входе и выходе согласно диаграмме.
Конструкция гидроклапана редукционного с корпусом для стыкового монтажа представлена на рис. 128.
Гидроклапан редукционный состоит из корпуса 15 для стыкового или трубного, монтажа, управляющего и основного клапанов. Гидроклапаны стыкового и трубного монтажа отличаются только конструкцией корпуса 15.
Управляющий клапан включает в себя стакан 1, в котором размещены пружина 2 и регулировочный винт 3, перемещающийся по резьбе в стакане. Пружина 2 одним концом упирается в конический клапан 4, а другим — в регулировочный винт.
Конический клапан вместе с седлом 5 образуют затвор управляющего клапана. Уплотнение в затворе осуществляется посадкой конической поверхности клапана на кромку седла.
Управляющий клапан ввернут в корпус 6 и уплотняется резиновыми кольцами 7 и 8.
Основной клапан состоит из гильзы 9, в которой расположен клапан 10 с двумя демпферными отверстиями 11 в его перегородке, пружины 12, стопорного кольца 13 и упора 14; размещается в корпусе 15 и фиксируется сверху корпусом 6 при помощи четырех винтов. Корпус 6 уплотняется на стыковой плоскости кольцами 16 и 17. Уплотнение основного клапана осуществляется резиновыми кольцами 18 и защитными 19, уплотнение стыковой плоскости корпуса 15 для стыкового монтажа — резиновыми кольцами 20 и 21.
Наружная концевая часть регулировочного та управляющего клапана имеет головку под гаечный ключ. Регулировочный винт управляющего клапана может иметь исполнение с рукоятки (рис.129). Регулировочный винт с головкой под ключ может закрываться колпачком (с возможностью опломбирования, рис. 130) или замковые устройством (рис. 131).
Замковое устройство содержит защитную обойму 10, в которую встроен малогабаритный замок 2
В обойме расположена поворотная втулка 3, жестко связанная с замком 2 посредством штифта 4 и шайбы 5, скрепленной с замком при помощи штифта 6. С другой стороны втулки закреплен замыкающий штифт 8, входящий одновременно в продольный паз и кольцевую канавку стакана 1 управляющего клапана. Защитная обойма 10 фиксируется от поворота штифтом 7, входящим в продольный паз стакана 1.
При повороте ключа 9 штифт 8 устанавливается в одной плоскости со штифтом 7 при открытом 'положении устройства.
Далее замковое устройство надвигается на стакан 1 управляющего клапана, при этом штифты 7 и 8 попадают в продольный паз стакана, причем штифт 8 оказывается напротив кольцевой канавки стакана. Для замыкания устройства достаточно повернуть ключ 9, после чего штифт 8 окажется в кольцевой канавке.
Работает клапан следующим образом. Поток рабочей жидкости, подводимый в гидро-линию В (рис. 128), через радиальные отверстия в гильзе 9 и клапане 10 попадает в осевую расточку гильзы и направляется в гидролинию редуцированного давления А. Рабочее давление через демпферные отверстия 11 в перегородке клапаyf 10 распространяется в надклапанную полость под затвор управляющего клапана. В результате (Создается сила, стремящаяся сместить конический клапан 4 с его седла. Этому усилию противостоит усилие пружины 2 управляющего клапана, настроенной на определенное давление (настройка гидроклапана редукционного осуществляется за счет сжатия пружины 2 регулировочным винтом 3). Когда усилие со стороны конического клапана 4 превысит усилие пружины, конический клапан сместится и пропустит управляющий поток рабочей жидкости на слив через канал F. При этом давление над клапаном 10 падает и клапан смещается вверх, уменьшая проходное сечение и тем самым входное давление до того уровня, при котором усилие пружины 2 уравновешивает усилие открывания конического клапана.
Габаритные и присоединительные размеры клапанов МКРВ стыкового монтажа
Размеры в мм:
Габаритные и присоединительные размеры клапанов МКРВ трубного монтажа
Размеры в мм:
Гидроклапаны редукционные применяются в гидроприводах станков, прессов, литейных и литьевых машин, а также другом гидрооборудовании.
Условное графическое обозначение гидроклапанов редукционных
Условное графическое обозначение гидроклапана редукционного:
В — гидролиния подвода основного потока; А — гидролиния отвода основного потока; X — гидролиния дистанционного управления; У, У1 — гидролиния* слива управляющего потока
Структура условного обозначения клапанов МКРВ
Основные технические данные:
Данные для исполнений гидроклапанов редукционных с корпусом стыкового и трубного монтажа по условному проходу (мм в номинальному давлению настройки С МПа) | |||||||||
Параметр | 10 | 20 | 32 | ||||||
12,5 | 25,0 | 31,0 | 12,5 | 25,0 | 31,0 | 12,5 | 25,0 | 31,0 | |
Условный проход, мм | 10 | 20 | 32 | ||||||
Давление на входе, МПа (кгс/см2): номинальное максимальное минимальное* | 32(320) 35(350) 0,8(8) | 32(320) 35(360) 1,2(12) | 32(320) 35(350) 1,5(15) . | 32(320) 35(350) 0,8(8) | 32(320) 35(350) 1,2(12) | 32(320) 35(350) 1,5(15) | 32(320) 35(350) 0,8(8) | 32(320) 35(360) 1,2(12) | 32(320) 35(350) 1,5(16) |
Давление на выходе, МПа (кгс/см2): максимальное минимальное | 12,5(125) | 25(250) См. рис. 121 | 31(310) | 12,5(125) | 25(250) См. рис. 123 | 31(310) | 12,5(125) | 25(250) См. рис. 125 | 31 (310) |
Диапазон настройки давления (при номинальном расходе), МПа (кгс/см2) | 0,5—12,5 (5—125) | 0,8-25 (8—250) | 1,0—31 (10—310) | 0,5—12,5 (5—125) | 0,8—25 (8—250) | 1,0-31 (10—310) | 0,5—12,5 (5—125) | 0,8-250 (8—250) | 1,0—31 (10—310) |
Расход рабочей жидкости, дм3/с (л/мин): номинальный максимальный минимальный (на выходе) | 1,25(80) 3,2(200)' 0 | 1,25(80) 3,2(200) 0 | 1,25(80) 3,2(200) 0 | 2,5(160) 6,3(400) 0 | 2,5(160) 6,3(400) 0 | 2,5(160) 6,3(400) 0 | 6,3(400) 7,15(450) | 6,3(400) 7,15(450) | 6,3(400) 7,15(450) |
Максимально допустимый расход через вспомогательный клапан, дм3/с (л/мин): при Q=0 при Q=Qном | 0,024(1,5) . 0,032(2,0), | 0,024(1,5) 0,032(2,0) | 0,024(1,5) 0,032(2,0) | 0,032(2,0) 0,04(2,5) | 0,032(2,0) 0,04(2,5) | 0,032(2,0) 0,04(2,5) | 0,04(2,5) 0,048(3) | 0,04(2,5) 0,048(3) | 0,04(2,5) 0,048(3) |
Изменение редуцированного давления при изменении расхода, МПа (кгс/см2), не более: от 1,25 дм3/с (80 л/мин) до 0 от 2,5 дм3/с (160 л/мин) до 0 от 6,3 дм3/с (400 л/мин) до 0 | 0,8(8) | 0,8(8) | 0,8(8) | 1,0(10) | 1,0(10) | 1,0(10) | 1,3(13) | 1,3(13) | 1,3(13) |
Зависимость изменения редуцированного давления при изменении расхода Pред=f(Q) | См. рис. 120-121 | См. рис. 122—123 | См. рис. 124—125 | ||||||
Изменение редуцированного давления при изменении давления на входе, МПа (кгс/см2), не более | 0,3(3) | 0,3(3) | 0,3(3) | 0,3(3) | 0,3(3) | 0,3(3) | 0,3(3) | 0,3(3) | 0,3(3) |
Зависимость изменения редуцированного давления при изменении давления на ВХОДе Рред=/(рвх) | См. | рис. 127 | |||||||
Превышение давления настройки при мгновенном возрастании давления, МПа (кгс/см2), не более | 1(10) | 1(10) | 1(10) | 1 (10) | 1(10) | 1(10) | 1(10) | 1(10) | 1(10) |
Момент силы настройки, Н-м (кгс-м), не более | 0,6(0,06) | 0,6(0,06) | 0,6(0,06) | 0,6(0,06) | 0,6(0.06) | 0,6(0,06) | 0,6(0,06) | 0,6(0,06) | 0,6(0,06) |
* Параметр указан при минимальном расходе. Величину минимального давления на входе, при других значениях расхода определяют путем добавления к указанному значению величины минимальной разности между давлением на входе и выходе согласно диаграмме.
Типоразмер | Масса (без рабочей жидкости), кг, | |||
не более, для исполнений по виду | ||||
регулировочного устройства | ||||
В | Р | п | К | |
МКРВ-10/ЗС... | 3,5 | 3,65 | 3,65 | 3,85 |
МКРВ-20/ЗС. | 4,2 | 4,35 | 4,35 . | 4,55 |
МКРВ-32/ЗС... | 5,8 | 5,95 | 5,95 | 6,15 |
МКРВ-10/ЗТ... | 3,9 | 4,05 | 4,05 | 4,25 |
МКРВ-10/ЗТ... | 4,7 | 4,85 , | 4,85 | 5,05 |
МКРВ-32/ЗТ... | 5,1 | 5,25 | 5,25 | 5,45 |
Конструкция гидроклапана редукционного с корпусом для стыкового монтажа представлена на рис. 128.
Гидроклапан редукционный состоит из корпуса 15 для стыкового или трубного, монтажа, управляющего и основного клапанов. Гидроклапаны стыкового и трубного монтажа отличаются только конструкцией корпуса 15.
Управляющий клапан включает в себя стакан 1, в котором размещены пружина 2 и регулировочный винт 3, перемещающийся по резьбе в стакане. Пружина 2 одним концом упирается в конический клапан 4, а другим — в регулировочный винт.
Конический клапан вместе с седлом 5 образуют затвор управляющего клапана. Уплотнение в затворе осуществляется посадкой конической поверхности клапана на кромку седла.
Управляющий клапан ввернут в корпус 6 и уплотняется резиновыми кольцами 7 и 8.
Основной клапан состоит из гильзы 9, в которой расположен клапан 10 с двумя демпферными отверстиями 11 в его перегородке, пружины 12, стопорного кольца 13 и упора 14; размещается в корпусе 15 и фиксируется сверху корпусом 6 при помощи четырех винтов. Корпус 6 уплотняется на стыковой плоскости кольцами 16 и 17. Уплотнение основного клапана осуществляется резиновыми кольцами 18 и защитными 19, уплотнение стыковой плоскости корпуса 15 для стыкового монтажа — резиновыми кольцами 20 и 21.
Наружная концевая часть регулировочного та управляющего клапана имеет головку под гаечный ключ. Регулировочный винт управляющего клапана может иметь исполнение с рукоятки (рис.129). Регулировочный винт с головкой под ключ может закрываться колпачком (с возможностью опломбирования, рис. 130) или замковые устройством (рис. 131).
Замковое устройство содержит защитную обойму 10, в которую встроен малогабаритный замок 2
В обойме расположена поворотная втулка 3, жестко связанная с замком 2 посредством штифта 4 и шайбы 5, скрепленной с замком при помощи штифта 6. С другой стороны втулки закреплен замыкающий штифт 8, входящий одновременно в продольный паз и кольцевую канавку стакана 1 управляющего клапана. Защитная обойма 10 фиксируется от поворота штифтом 7, входящим в продольный паз стакана 1.
При повороте ключа 9 штифт 8 устанавливается в одной плоскости со штифтом 7 при открытом 'положении устройства.
Далее замковое устройство надвигается на стакан 1 управляющего клапана, при этом штифты 7 и 8 попадают в продольный паз стакана, причем штифт 8 оказывается напротив кольцевой канавки стакана. Для замыкания устройства достаточно повернуть ключ 9, после чего штифт 8 окажется в кольцевой канавке.
Работает клапан следующим образом. Поток рабочей жидкости, подводимый в гидро-линию В (рис. 128), через радиальные отверстия в гильзе 9 и клапане 10 попадает в осевую расточку гильзы и направляется в гидролинию редуцированного давления А. Рабочее давление через демпферные отверстия 11 в перегородке клапаyf 10 распространяется в надклапанную полость под затвор управляющего клапана. В результате (Создается сила, стремящаяся сместить конический клапан 4 с его седла. Этому усилию противостоит усилие пружины 2 управляющего клапана, настроенной на определенное давление (настройка гидроклапана редукционного осуществляется за счет сжатия пружины 2 регулировочным винтом 3). Когда усилие со стороны конического клапана 4 превысит усилие пружины, конический клапан сместится и пропустит управляющий поток рабочей жидкости на слив через канал F. При этом давление над клапаном 10 падает и клапан смещается вверх, уменьшая проходное сечение и тем самым входное давление до того уровня, при котором усилие пружины 2 уравновешивает усилие открывания конического клапана.
Габаритные и присоединительные размеры клапанов МКРВ стыкового монтажа
Размеры в мм:
Hmах | H1 | B1 | B2 | B3 | B4 | B5 | Lmax | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | D | D1 | N | |
Пред. откл. | Пред. откл. | Пред. откл. | |||||||||||||||||
Типоразмер | h14 | ±0,1 | h14 | ±0,1 | ±0.1 | ±t2/2 | H11 | H14 | |||||||||||
МКРВ10/3С2В | 102 | 22 | 91 | 7,9 | 58,7 | 66,7 | 33,3 | 138,5 | 93 | 7,1 | 21,4 | 21,4 | 35,7 | 42,9 | — | 31,8 | 22 | 14 | 4 |
МКРВ-10/3С2Р | 144,5 | ||||||||||||||||||
МКРВ-10/3С2П | 149,5 | ||||||||||||||||||
МКРВ-10/3С2К | 176,5 | ||||||||||||||||||
МКРВ-10/3С2В | 99 | 24 | 104 | 6,4 | 73 | 79,4 | 39,7 | 141,5 | 112 128 | 11,1 16,7 | 20,8 | 39,7 | 49,2 | 60,3 | — | 35 | 32 | 23 | 4 |
МКРВ-20/3С2Р | 147,5 | ||||||||||||||||||
МКРВ-20/3С2П | 152,5 179,5 | ||||||||||||||||||
МКРВ-20/3С2К | |||||||||||||||||||
МКРВ-32/3С2В | 99 | 24 | 120 | 4,0 | 92,9 | 96,8 | 48,4 | 138,5 144,5 | 24,6 | 59,6 | 67,5 | 84,1 | 42,1 | 26,3 | 39 | 29 | 6 | ||
МКРВ-32/3С2Р | |||||||||||||||||||
МКРВ-32/302П | 149,5 176,5 | ||||||||||||||||||
МКРВ-32/3С2К |
Габаритные и присоединительные размеры клапанов МКРВ трубного монтажа
Размеры в мм:
Типоразмер | Нmax | Lmах | A1 | А2 | D-7H | |
Пред. откл. +-t2/2 | |||||
MKPB-10/3T2B | 123 | 146,6 | 55,5 | 51 | |
МКРВ-10/ЗТ2Р | 152,5 | М27Х2 | |||
MKPB-10/3Т2П | 157,5 | ||||
МКРВ-10/ЗТ2К | 184,5 | ||||
МКРВ-20/ЗТ2В | 131 | 138,5 | 63 | 43 | |
МКРВ-20/ЗТ2Р | 131 | 144,5 | МЗЗХ2 | ||
МКРВ-20/ЗТ2П | 131 | 149,5 | |||
МКРВ-20/3Т2К | 131 | 178,5 | |||
МКРВ-32/3Т2В | 134 | 148,5 | 56 | 53 | |
МКРВ-32/ЗТ2Р | 134 | 154,5 | М48Х2 | ||
МКРВ-32/3Т2П | 134 | 159,5 | |||
МКРВ-32/3Т2К | 134 | 186,5 |
