Редукционный клапан непрямого действия с обратным клапаном для линейного монтажа VRPRL 350 бар, 30 л/мин
350 бар, 30 л/мин
Позволяет понижать и поддерживать постоянным давление на выходе независимо от входного давления. Встроенный обратный клапан свободно пропускает масло в обратном направлении.
Материал корпуса: оцинкованная сталь
Уплотнения стандартно: BUNA N
Внутренние утечки: 70 см3/мин при давлении в порте Р 350 бар.
Подключение: порт Р к напорной линии, Reg. к линии с пониженным давлением, Т - в слив.
График перепада давления на клапане в зависимости от расхода:

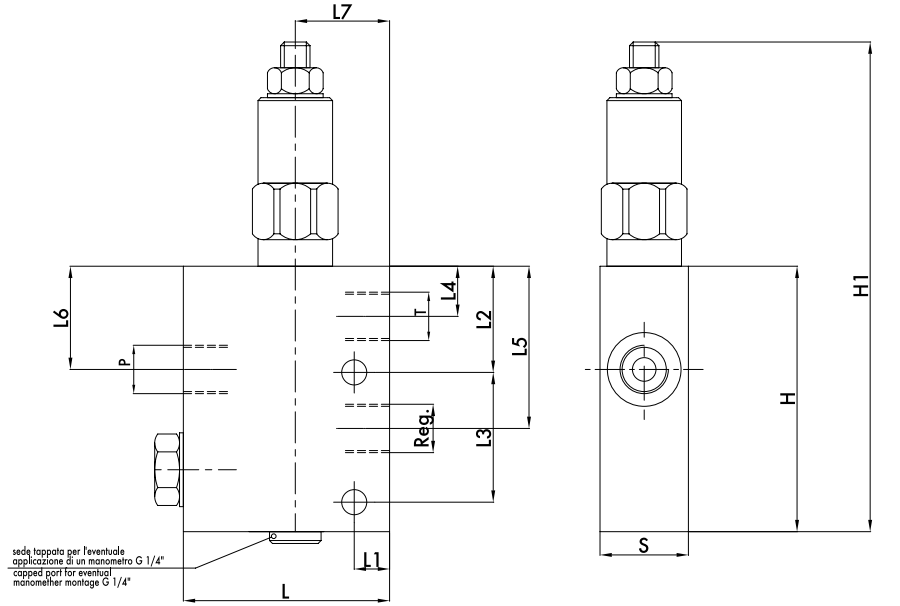

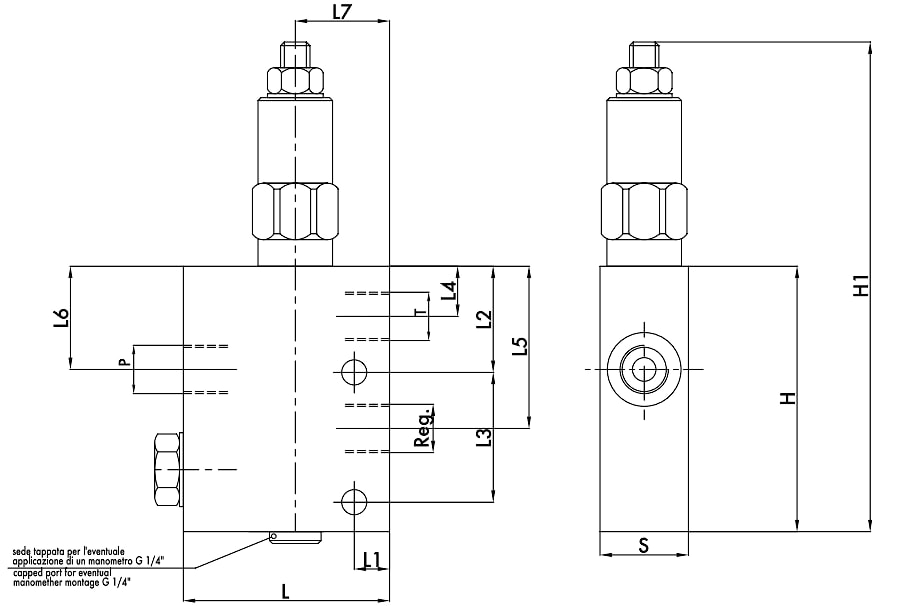

| КОД | ТИП | P - T - Reg | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | H | H1 | S | Масса |
| GAS | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | K9 | ||
| V0705/000* | VRPRL 3/8" | 3/8" | 70 | 12 | 36 | 44 | 17 | 55 | 35 | 32 | 90 | 168 | 30 | 1,53 |
| V0707/000* | VRPRL 1/2" | 1/2" | 70 | 12 | 36 | 44 | 17 | 55 | 35 | 32 | 90 | 168 | 30 | 1,47 |
Выбор пружины
| КОД | Диапазон настройки пружины |
| COD/055 | 15-55 |
| COD/165 | 30-165 |
Тип регулировки
| КОД/V | Маховичок |
| КОД/PP | шестигранник |
| КОД/PP | Колпачок |
Аналоги других производителей:
| Oleodinamica Marchesini | MTC (Walvoil) | Oleoweb | Luen | Gumec | HBC | VILLA | BOSCH REXROTH |
| VRPRL 3/8" | 12B00L003M03Z | VPREDADRR | 059019030206 | ||||
| VRPRL 1/2" | 12B00L003M04Z |
производитель
Oleodinamica
