Редукционный клапан прямого действия для линейного монтажа VRP 350 бар, 30 л/мин
350 бар, 30 л/мин

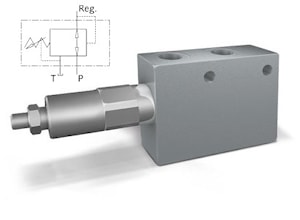

Редукционный клапан прямого действия с обратным клапаном для линейного монтажа VRP позволяет понижать и поддерживать постоянным давление на выходе независимо от входного давления.
Материал корпуса: оцинкованная сталь
Уплотнения стандартно: BUNA N
Внутренние утечки: 70 см3/мин при давлении в порте Р 350 бар.
Подключение: порт Р к напорной линии, Reg. к линии с пониженным давлением, Т - в слив.

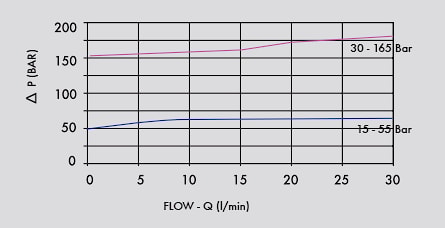

График перепада давления на клапане в зависимости от расхода:
| КОД | ТИП | Макс. расход | Макс. давление |
| Lt. / min | Bar | ||
| V0704/000* | VRP 3/8" | 30 | 350 |
| V0706/000* | VRP 1/2" | 30 | 350 |
* укажите диапазон настройки пружины см. таблицу ниже

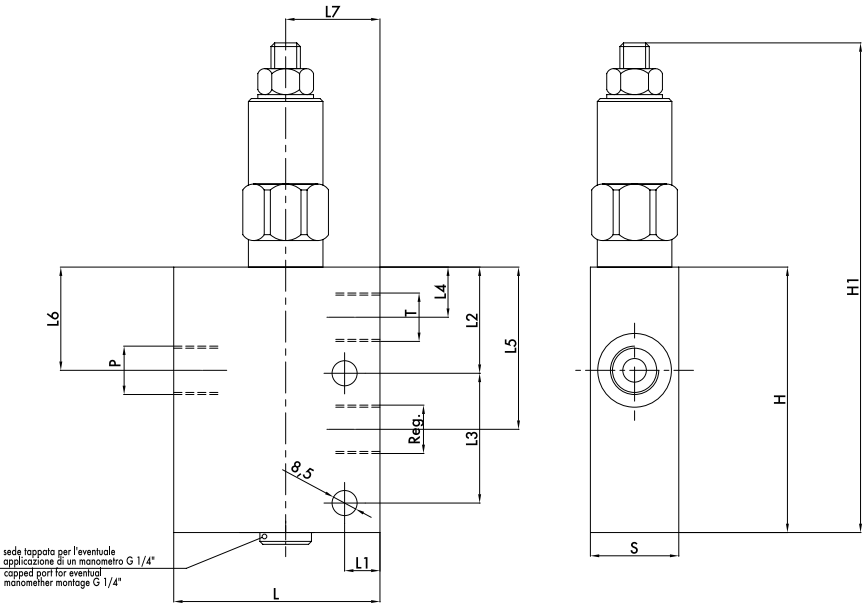

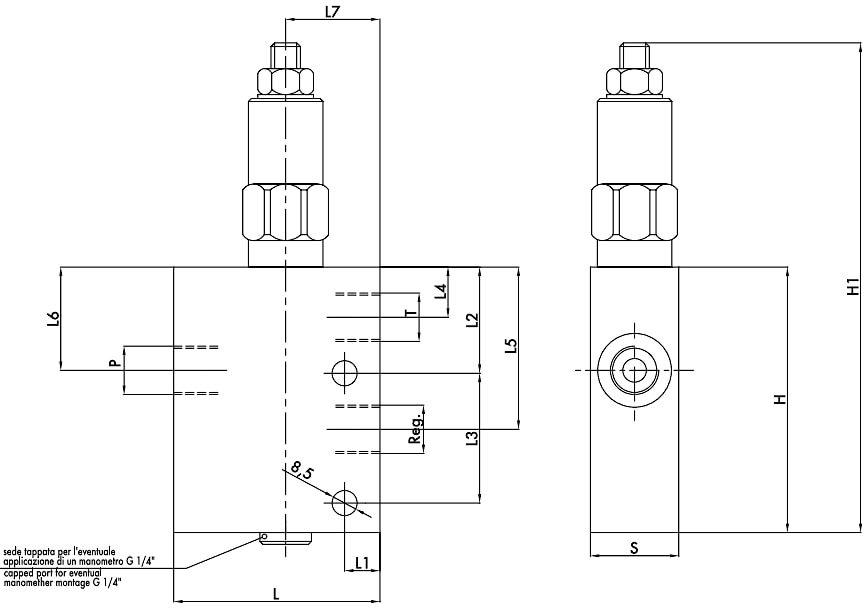

Размеры:
| КОД | ТИП | P-T-Reg | L | Ll | L2 | L3 | L4 | L5 | L6 | L 7 | H | HI | s | Масса |
| GAS | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | K9 | ||
| V0704/000* | VRP 3/8" | 3/8" | 70 | 12 | 36 | 44 | 17 | 55 | 35 | 32 | 90 | 168 | 30 | 1,530 |
| V0706/000* | VRP 1/2" | 1/2" | 70 | 12 | 36 | 44 | 17 | 55 | 35 | 32 | 90 | 168 | 30 | 1,468 |
Выбор пружины
| КОД | Диапазон настройки пружины |
| COD/055 | 15-55 |
| COD/165 | 30-165 |
Тип регулировки
| КОД/V | Маховичок |
| КОД/PP | шестигранник |
| КОД/PP | Колпачок |
Аналоги других производителей:
| Oleodinamica Marchesini | MTC (Walvoil) | Oleoweb | Luen | Gumec | HBC | VILLA | BOSCH REXROTH |
| VRP 3/8" | 12AOOLOO3M03Z | VPREDAD02 | 059027030206 | ||||
| VRP 1/2" | 12AOOLOO3M04Z |
производитель
Oleodinamica
