Пропорциональный редукционный клапан IP-DAR-43C до 350 бар
до 350 бар
ОПИСАНИЕ
Редукционный клапан прямого действия, картриджного типа.
ПРИНЦИП РАБОТЫ
Клапан IP-DAR-43C-AJ12 регулирует давление в зависимости от ШИМ-сигнала (широтно-импульсной модуляции).
- Без подачи тока входной порт 2 (P) блокируется, а регулируемый порт 3 (U) соединяется с портом 1 (T).
- При увеличении тока давление в порту 3 (U) регулируется пропорционально.
- При достижении установленного давления картридж перекрывает подачу с порта 2 (P), поддерживая давление в 3 (U).
- В этом режиме клапан также сбрасывает давление из 3 (U) в 1 (T) при превышении заданного значения.
ОСОБЕННОСТИ
- Компактное картриджное исполнение.
- Мокрый якорь для повышенной эффективности.
- Интегрированная водонепроницаемая катушка.
- Соленоид рассчитан на длительную работу.
- Фланцевое крепление.

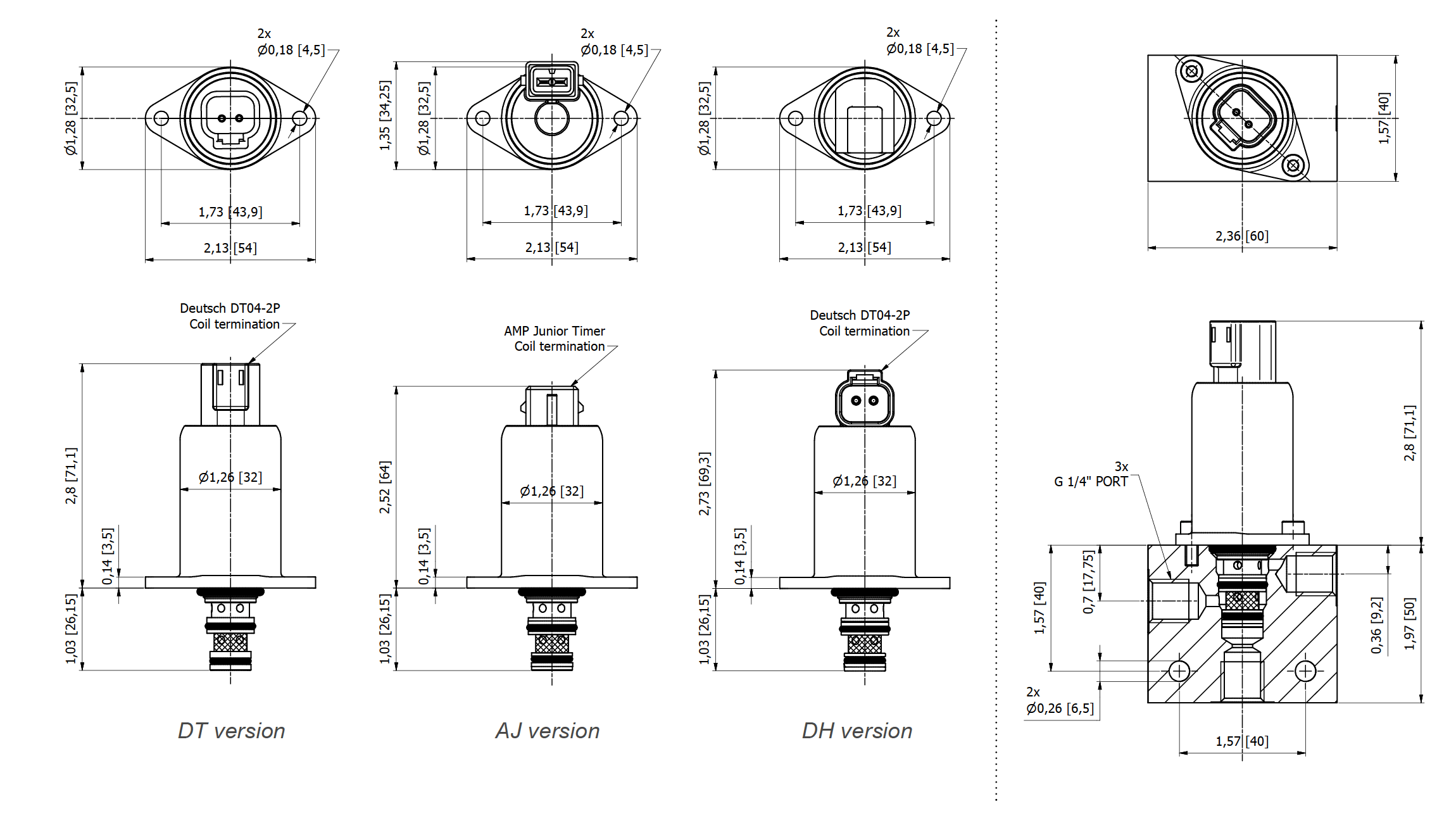

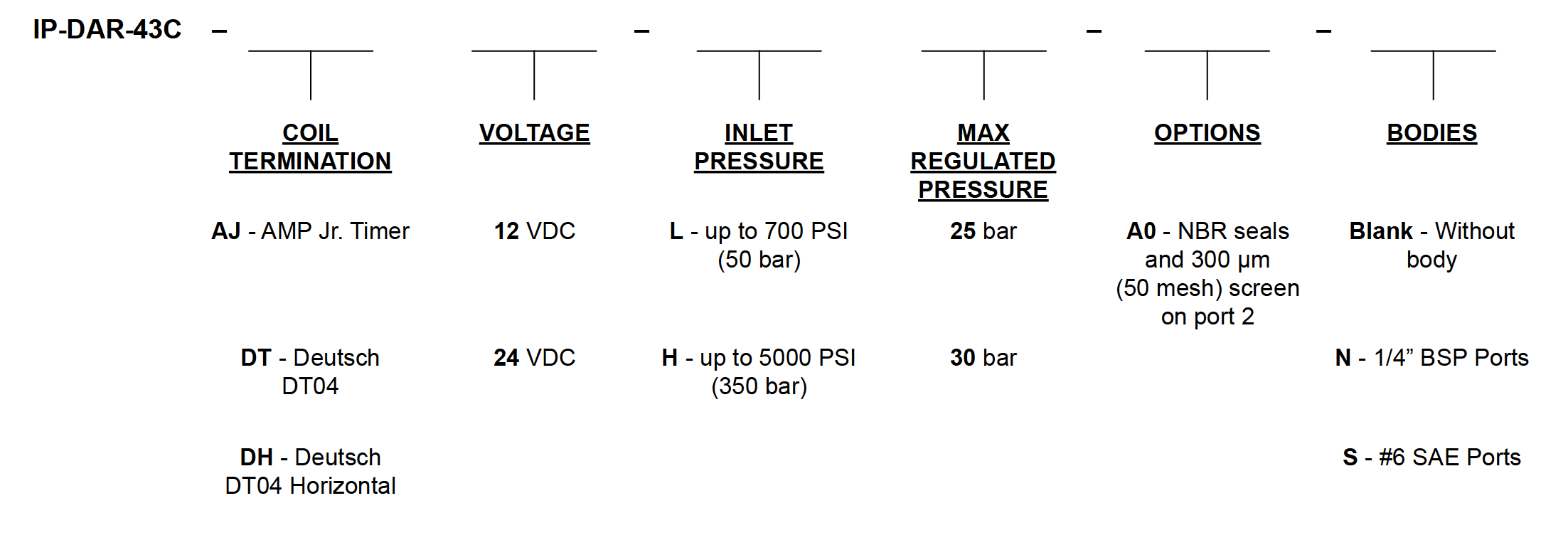

Код заказа:

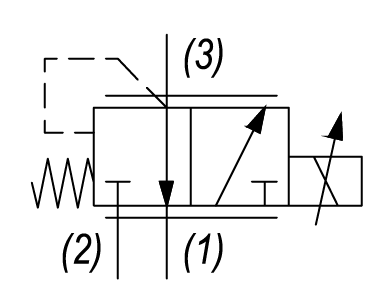

Гидравлическая схема:
Технические характеристики клапана
| Параметр | Значение |
|---|---|
| Номинальный расход | 1 GPM (4 л/мин) при ΔP = 8 бар |
| Максимальное входное давление (версия "H") | 5000 PSI (345 бар) |
| Максимальное входное давление (версия "L") | 700 PSI (50 бар) |
| Диапазон регулируемого давления | 0-25 бар / 0-30 бар (см. график) |
| Допуск на снижение давления | ±5% |
| Максимальное противодавление в порту T | 20 бар |
| Внутренние утечки | 15 мл/мин @ 500 PSI (35 бар) 35 мл/мин @ 5000 PSI (350 бар) |
| Диапазон вязкости рабочей жидкости | 36 – 3000 SSU (3 – 647 cSt) |
| Фильтрация | ISO 18/15/13 |
| Температурный диапазон рабочей среды | -30°C / +100°C |
| Вес | 0,54 фунта (0,25 кг) |
| Рабочая жидкость | стандартное гидравлическое масло |
| Монтажное посадочное место | T043 |
| Комплект инструментов для установки | K-T043 |
| Крепежные винты и момент затяжки | M4x10 / 4 Нм |
Технические характеристики катушки
| Параметр | Значение |
|---|---|
| Тип питания | PWM (широтно-импульсная модуляция) |
| Номинальный диапазон тока | 200-1500 мА (для катушки 12 В) 100-750 мА (для катушки 24 В) |
| Частота ШИМ или дополнительного колебания | 100-200 Гц |
| Сопротивление катушки (12 В) | 5,4 Ом ±5% (при 20°C) |
| Сопротивление катушки (24 В) | 22 Ом ±5% (при 20°C) |
| Максимальное энергопотребление | 12 Вт (при 20°C) |
| Степень защиты | IP67 (IEC 529) |
| Тип разъема катушки | Deutsch-Integral DT04-2P AMP Jr. Timer 84-9419 |
| Цвет разъема | Черный |

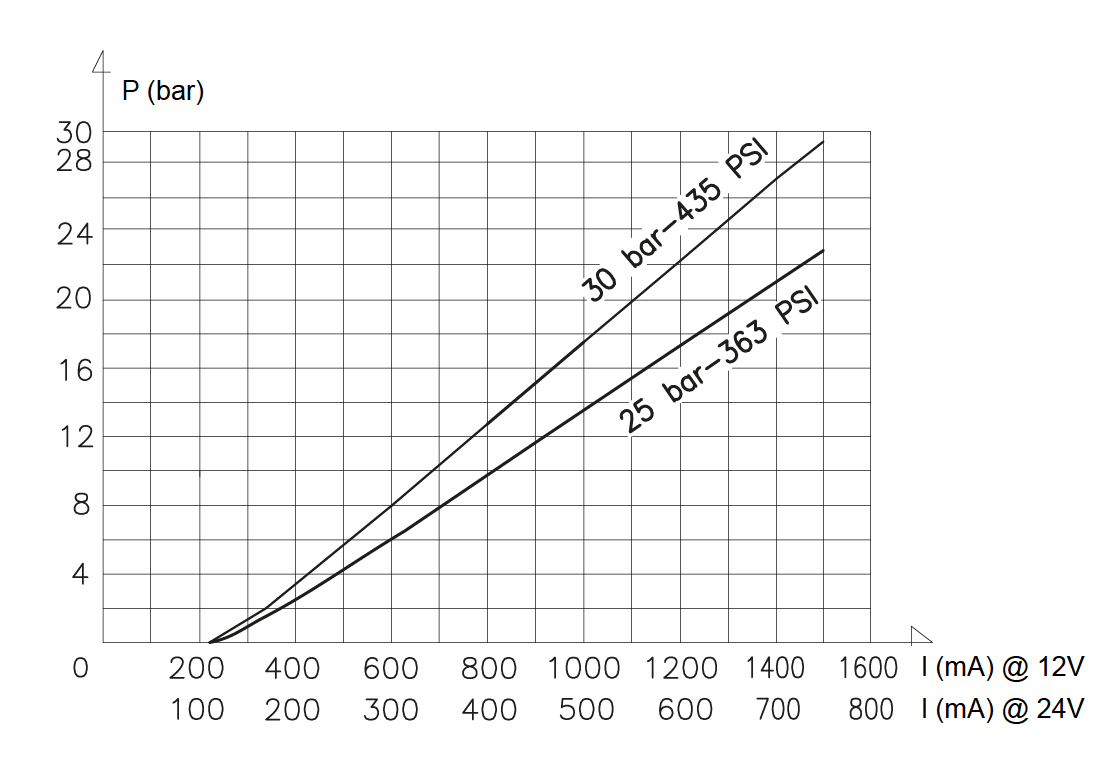

Зависимость сниженного давления от тока для катушек 12 В и 24:
Аналоги других производителей: TM68501 RMA270/RS220/RSQ240.
