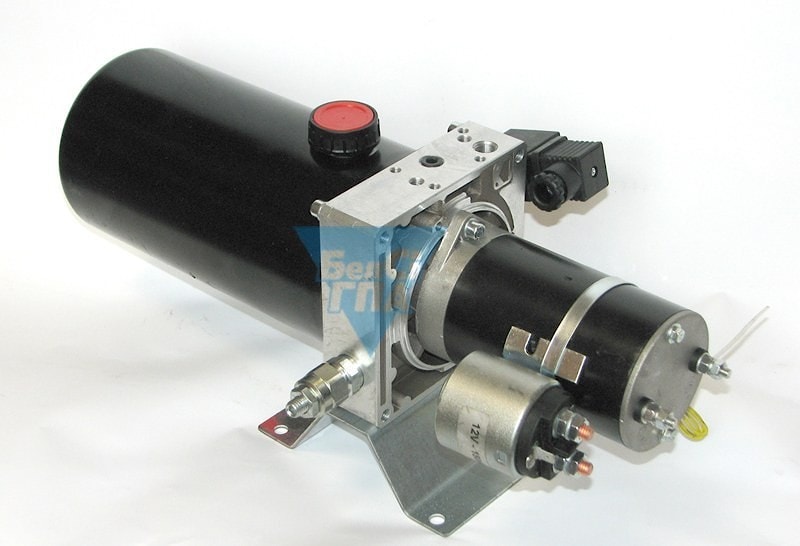

Компактная минигидростанция подъемника (подъема кузова) 12В МРР219
500Вт, 2,2 л/мин, 130 бар

Компактная минигидростанция подъемника (подъема кузова) 12В МРР219   Компактная гидростанция подъемника предназначена для использования с гидроприводами подъема грузов в различных приспособлениях, автотехнике, складском хозяйстве.

Смотри также: гидростанция самосвалов

В связи с часто задаваемыми вопросами по характеристикам подъемников, оборудованных данной гидростанцией, приведем пример на основе самосвала ГАЗ 53, оборудованного гидроцилиндром КГЦ413.4-120-820.

Так как цилиндр телескопический, состоит из 4-х секций, то усилие на штоке для каждой секции будет отличаться:

Секция Диаметр
поршня, мм
Ход
штока, мм
Площадь
поршня, см2
Усилие на
штоке, тн
Время выдвижения секции при подаче 2,2 л/мин, секунд
1 120 200 113 14,5 61
2 100 200 78 10 42
3 80 200 50 6,5 27
4 63 200 31 4 17

Суммарное время выдвижения всех секций составит 2 мин 27 сек.
Общий объем цилиндра равен 5,44 литра
Следовательно минимальная необходимая емкость бака составляет 8 литров.

Для увеличения скорости подъема можно увеличить мощность мотора до 800 или 1600 Ватт. Пропорционально мощности увеличится подача.

Технические данные

Производительность насоса, л/мин 2,2
Рабочее давление, бар 130
Электродвигатель
Напряжение постоянного тока, В 12
Мощность, КВт 0,5
Емкость гидробака, л 2,5-12
Масса, кг 8
Условия эксплуатации
Температура окр. среды, °С -20˚… +50˚

По согласованию с заказчиком технические параметры могут быть изменены.

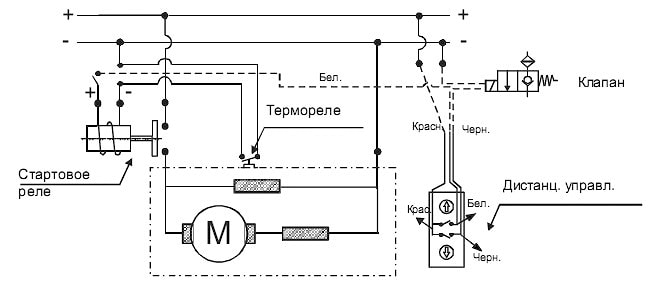

Электрическая схема подключения:
