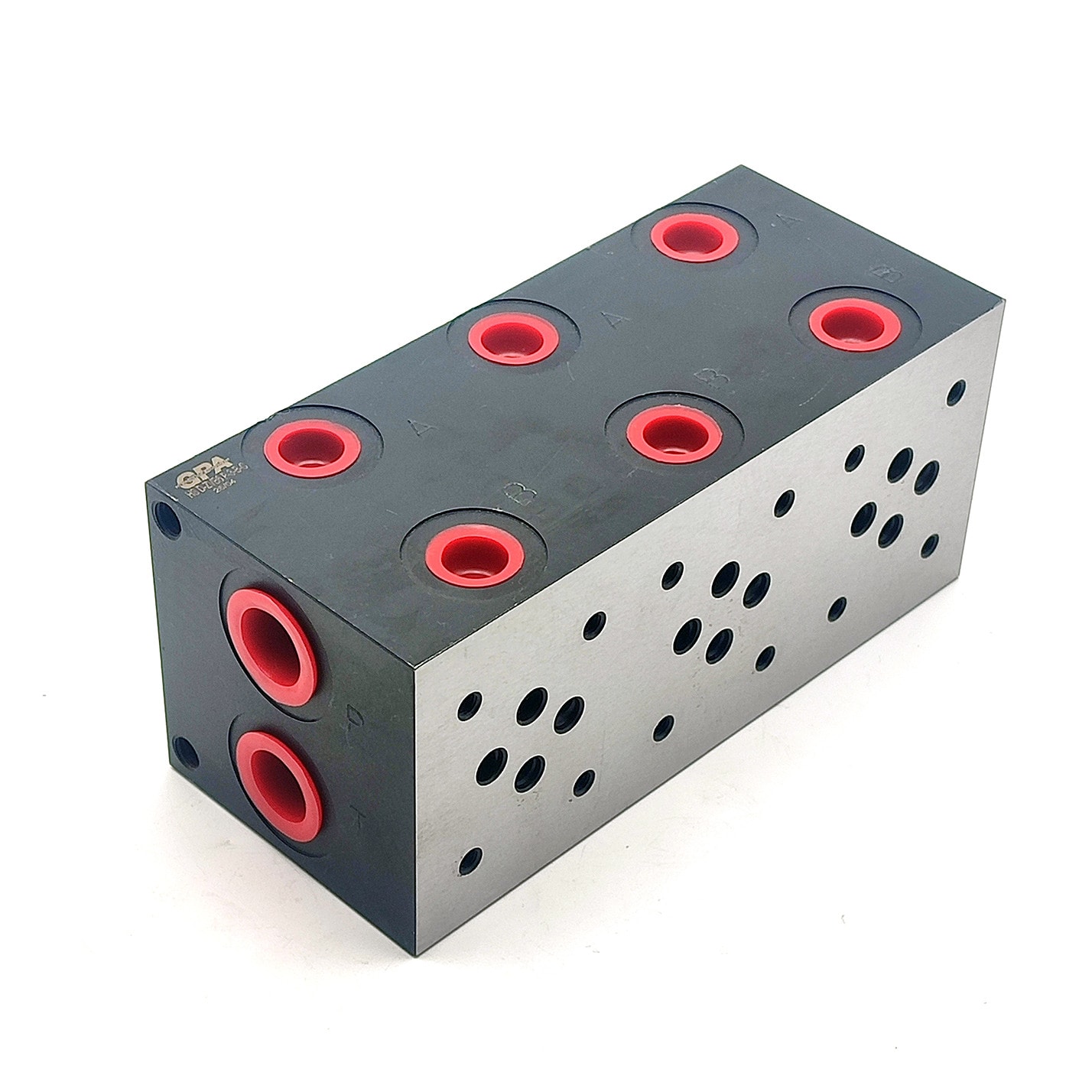

Плиты монтажные гидравлические HS D-ZVB6 (СЕТОР3) Ду6, 310 бар.
Ду6, 310 бар.
Монтажные гидравлические плиты HS D-ZVB6 (Ду6) предназначены для установки гидрораспределителей и модульной гидроаппаратуры, выполненной по стандарту CETOP 3 (ISO 4401-03, NG6). Изделия применяются при построении компактных и надежных гидравлических систем промышленного оборудования, мобильной техники, прессового, станочного и другого гидрофицированного оборудования.
Общие технические характеристики:
- Материал: высококачественная сталь с антикоррозийным покрытием.
- Стандарт: СЕТОP3, ДУ6.
- Максимальное давление: 310 бар.
- Параллельное соединение.
- Есть возможность установки предохранительного ввёртного гидроклапана.

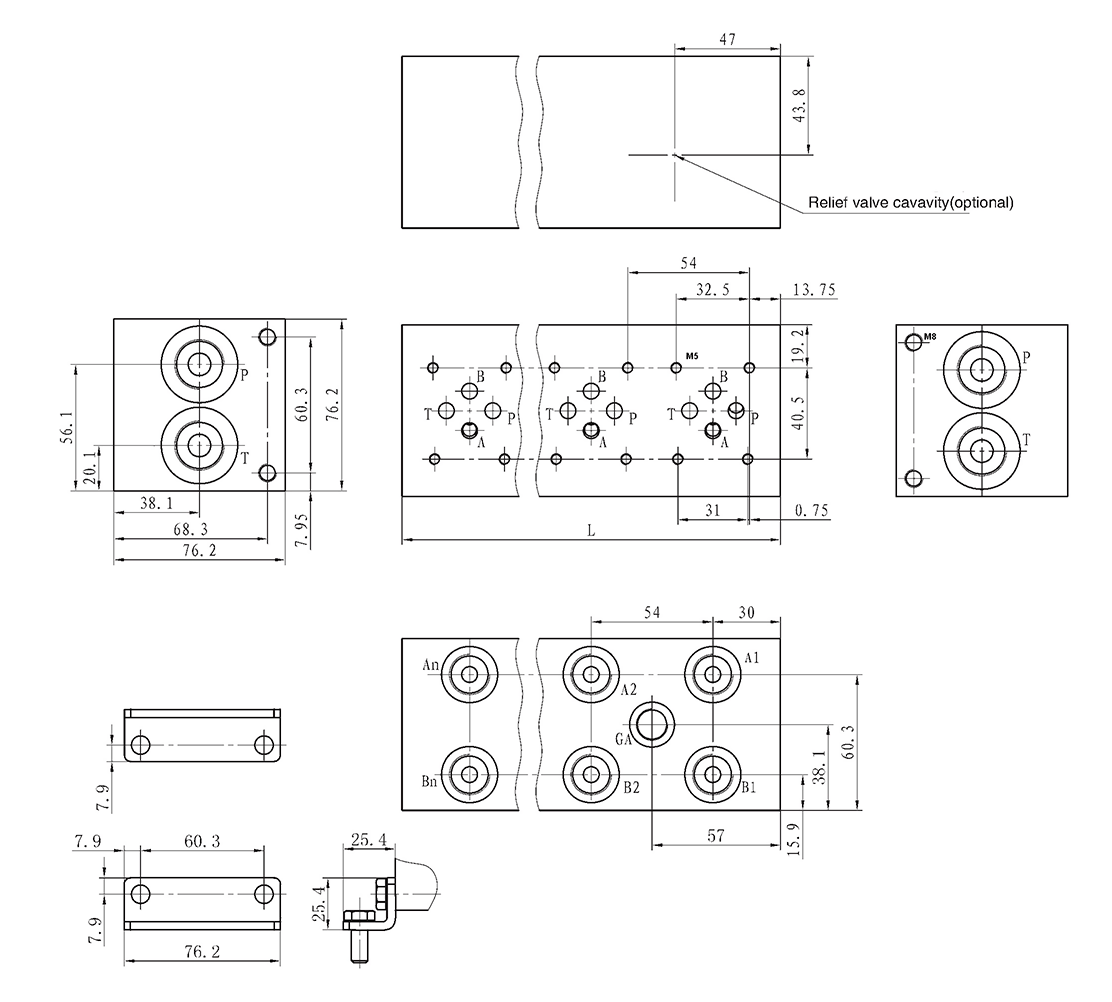

- Отверстия P,T (см рисунок ниже) BSP 1/2", отверстия A,B BSP 3/8".
| Количество мест | 1 | 2 | 3 | 4 | 5 | 6 |
| Длина плиты (mm) | 60 | 114 | 168 | 222 | 276 | 330 |
производитель
GPA
