Монтажные плиты NG06-RV с предохранительным клапаном A-B сторона 3/8"
A-B сторона 3/8"
Монтажные плиты NG06-RV предназначены для монтажа модульной гидроаппаратуры Ду 6 мм.

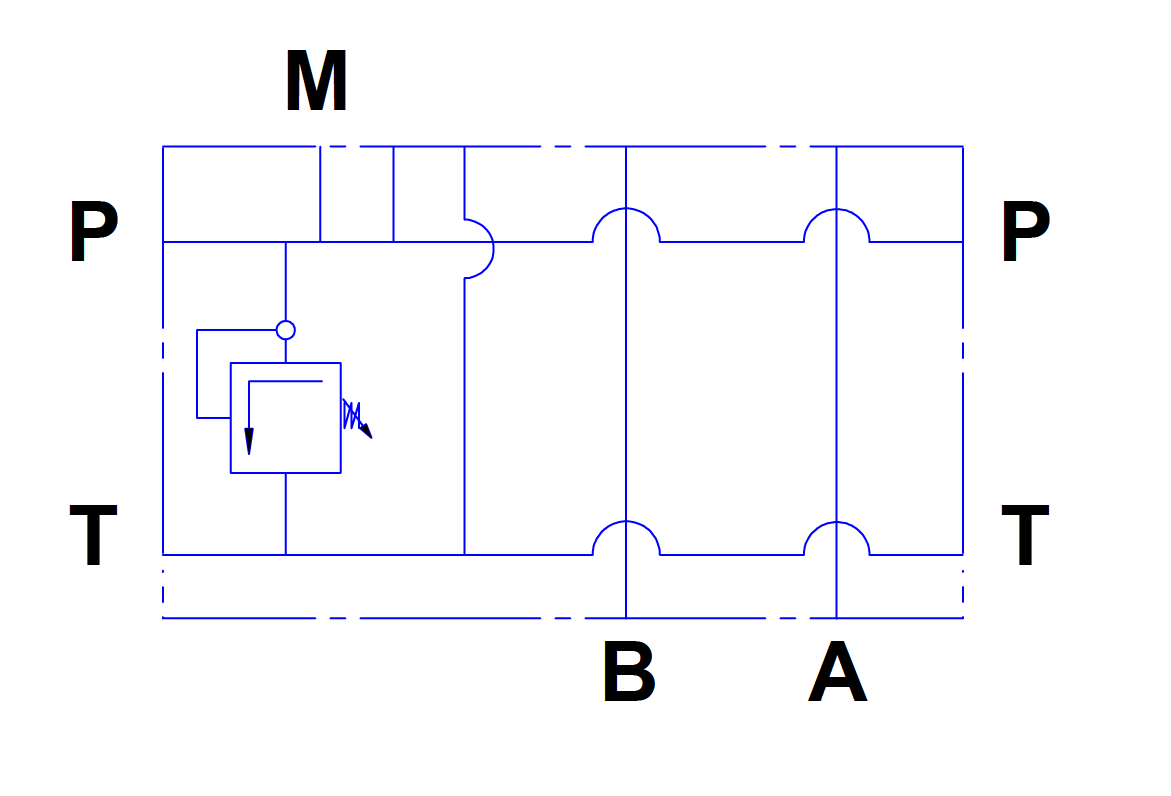

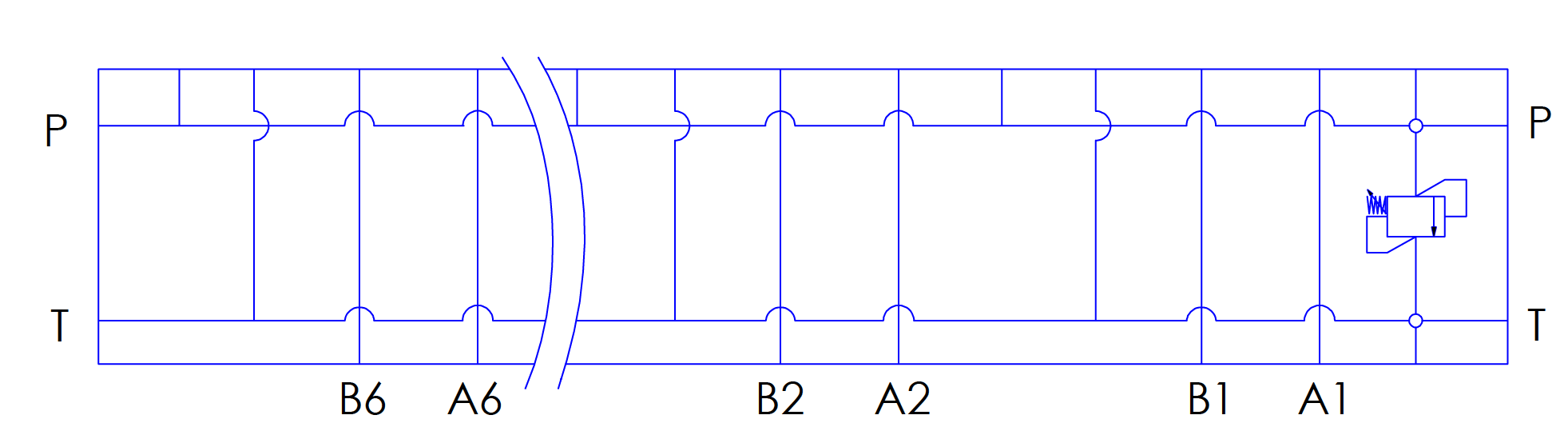

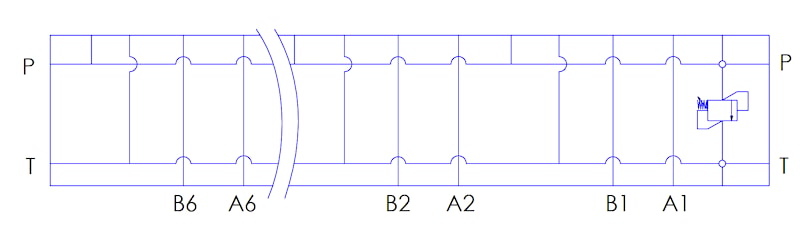

Гидравлическая схема:

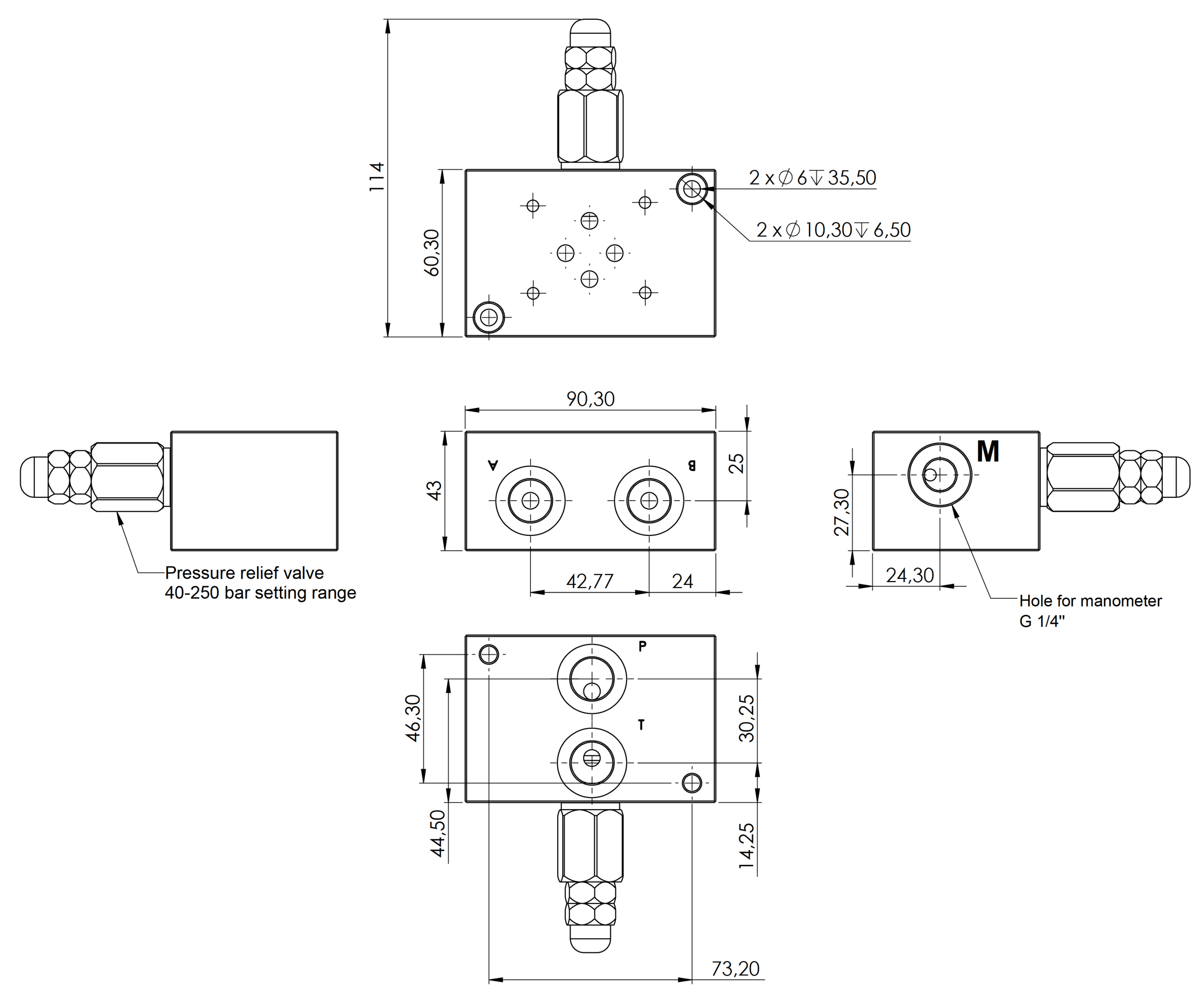

NG6-1 RV:
- Максимальная пропускная способность: 40 л/мин
- Максимальное давление: 250 бар
- Резьба портов: G3/8
- Поверхность монтажа: NG6

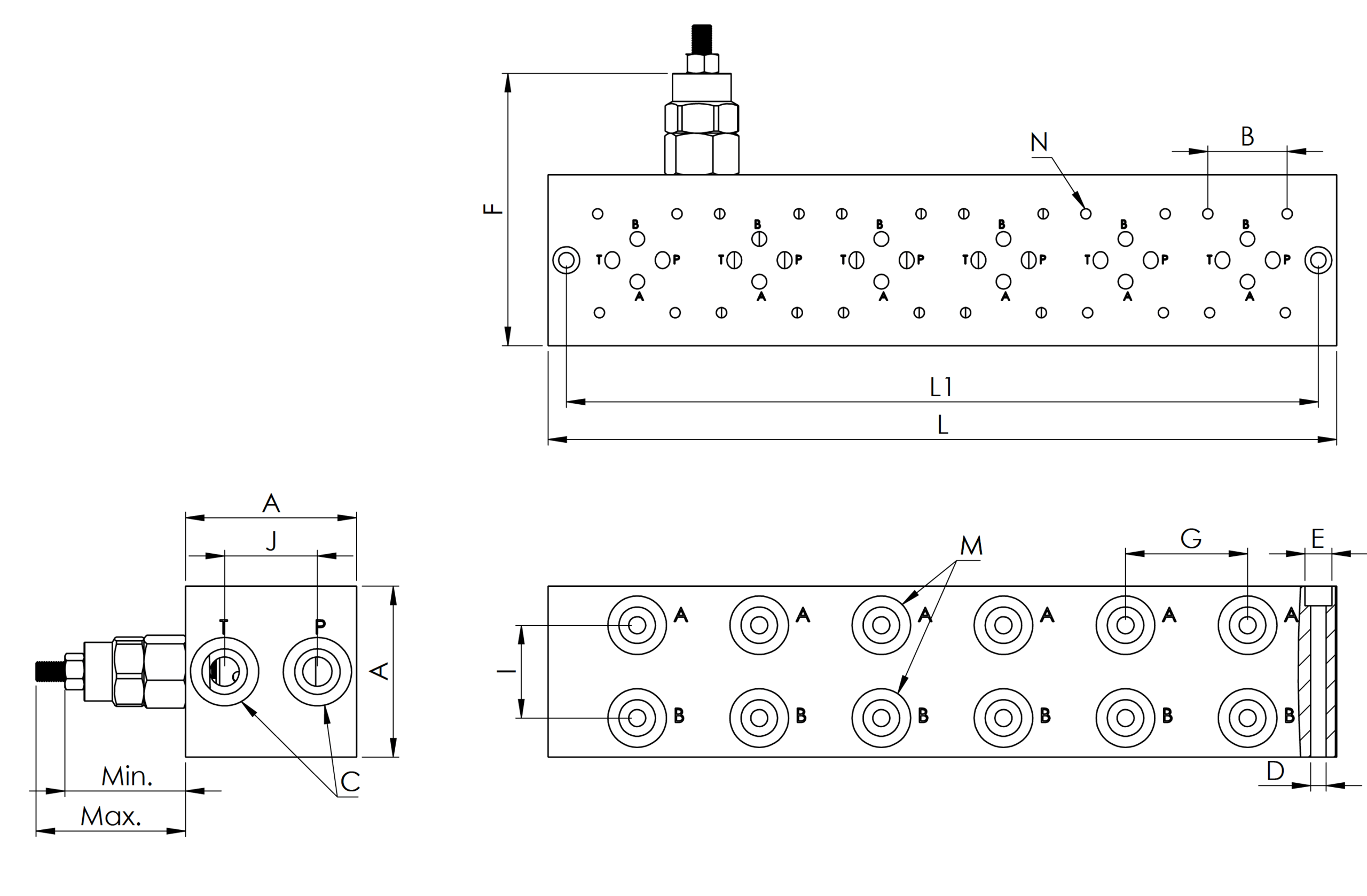

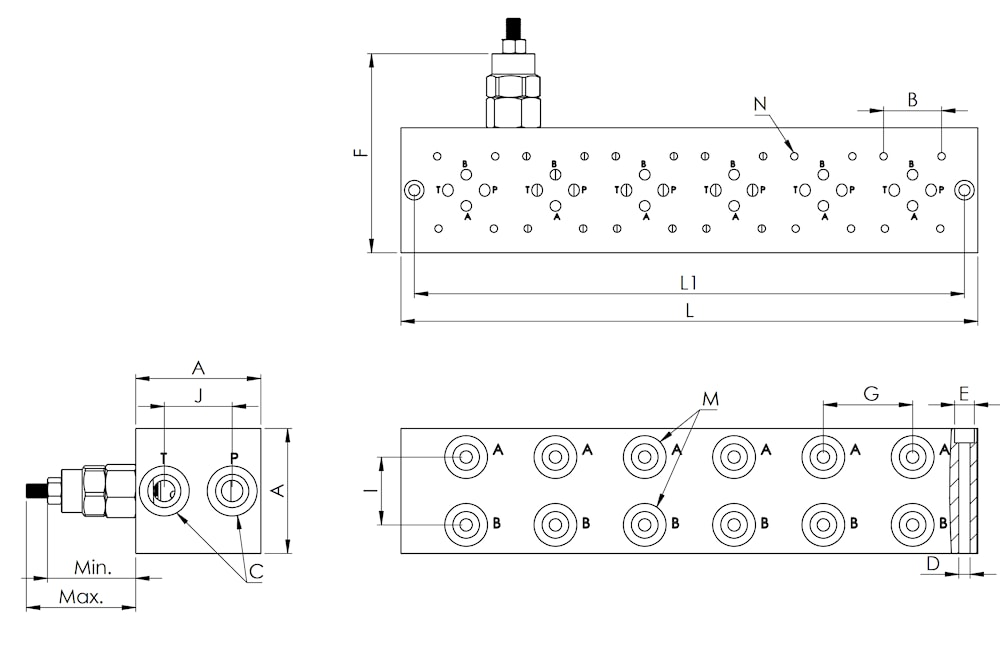

| Код заказа | Макс. давление, бар | Кол-во мест | Размеры, мм | ||||||||||||||
| A | B | C | D | E | F | G | Hmax | Hmin | I | J | L | L1 | M | N | |||
| NG6-2-RV | 250 | 2 | 70 | 32.5 | G1/2-14 | 6.5 | 11 | 111 | 50 | 56 | 49 | 38 | 38 | 123 | 108 | G3/8-19 | M5 |
| NG6-3-RV | 250 | 3 | 70 | 32.5 | G1/2-14 | 6.5 | 11 | 111 | 50 | 56 | 49 | 38 | 38 | 173 | 158 | G3/8-19 | M5 |
| NG6-4-RV | 250 | 4 | 70 | 32.5 | G1/2-14 | 6.5 | 11 | 111 | 50 | 56 | 49 | 38 | 38 | 223 | 208 | G3/8-19 | M5 |
| NG6-5-RV | 250 | 5 | 70 | 32.5 | G1/2-14 | 6.5 | 11 | 111 | 50 | 56 | 49 | 38 | 38 | 273 | 258 | G3/8-19 | M5 |
| NG6-6-RV | 250 | 6 | 70 | 32.5 | G1/2-14 | 6.5 | 11 | 111 | 50 | 56 | 49 | 38 | 38 | 323 | 308 | G3/8-19 | M5 |
Если вы хотите купить монтажные плиты ng06-rv с предохранительным клапаном , вы можете:
Позвонить:
