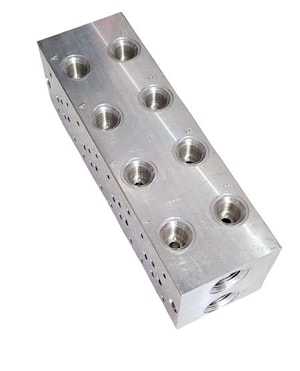

Монтажные плиты NG06 A-B сторона 3/8", P-T 1/2"
A-B сторона 3/8", P-T 1/2"
Монтажные плиты NG06 предназначены для монтажа модульной гидроаппаратуры Ду 6 мм.

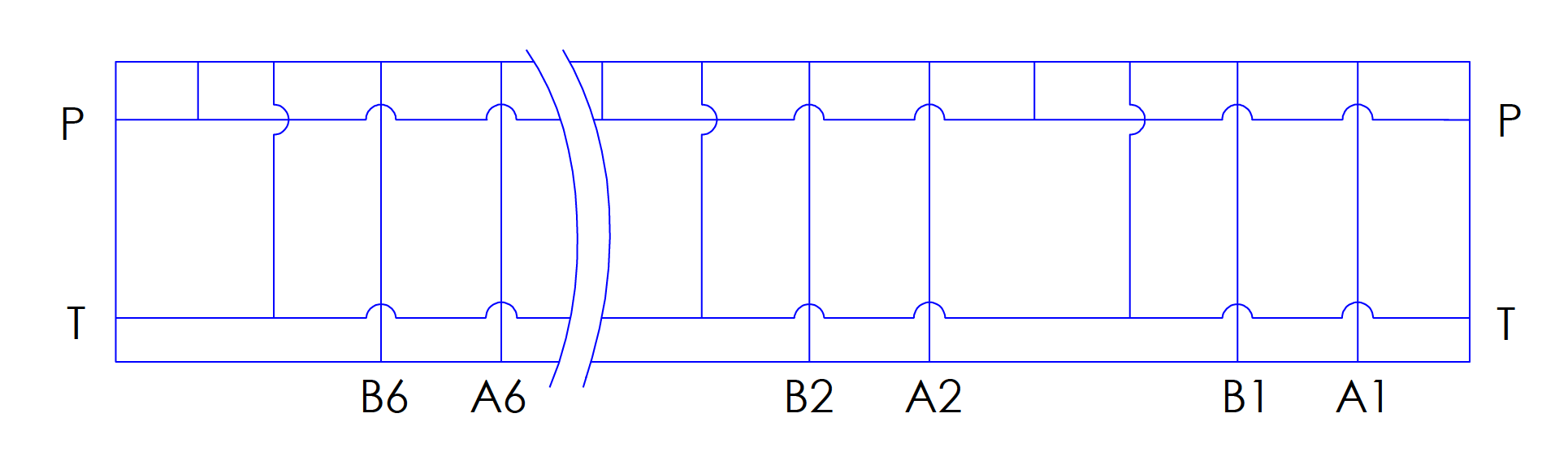

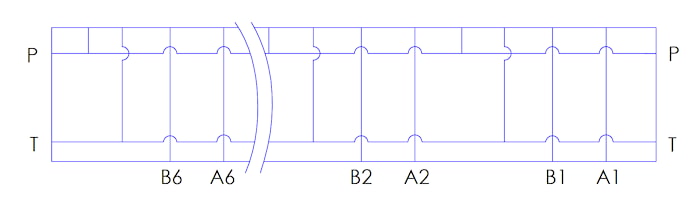

Гидравлическая схема:

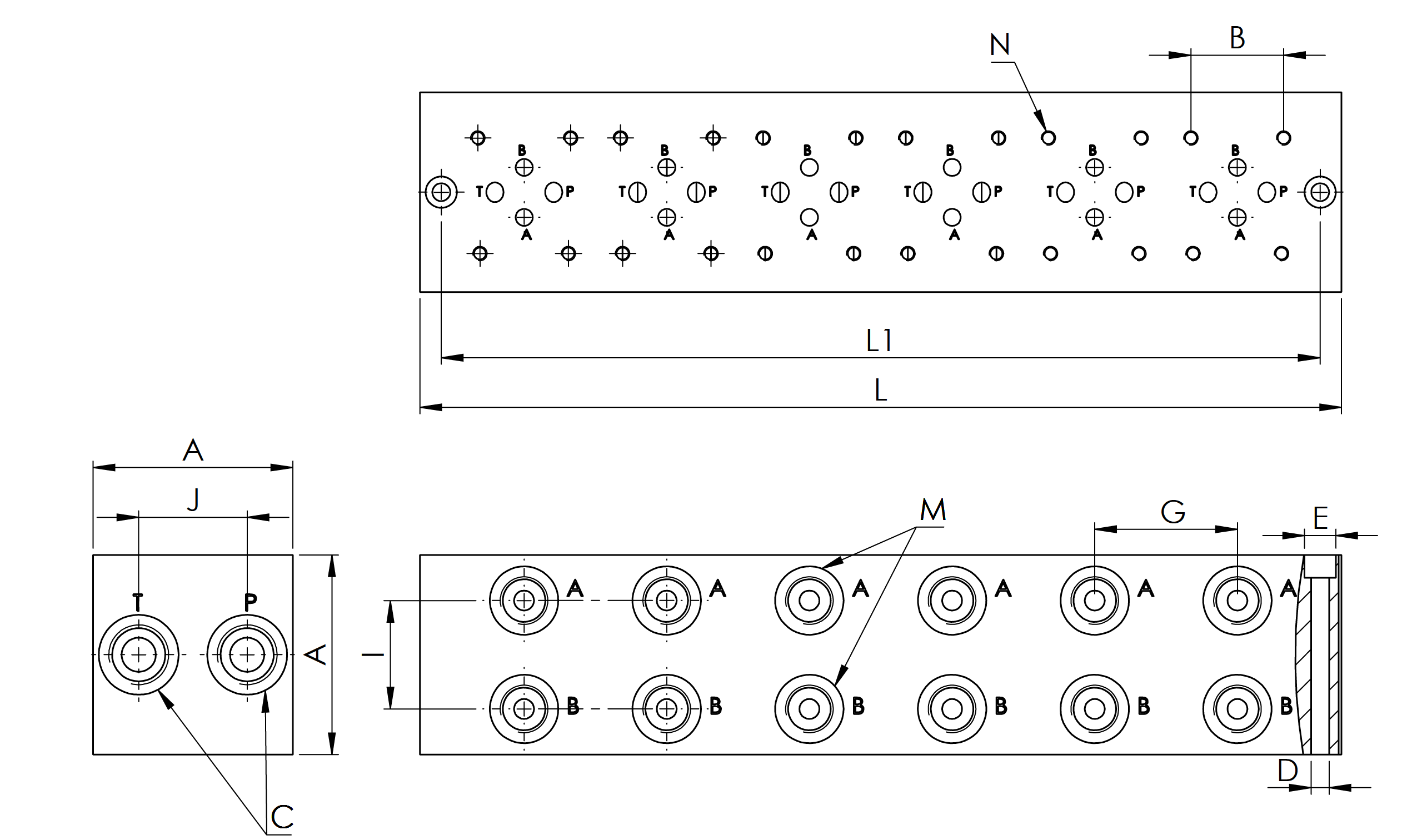

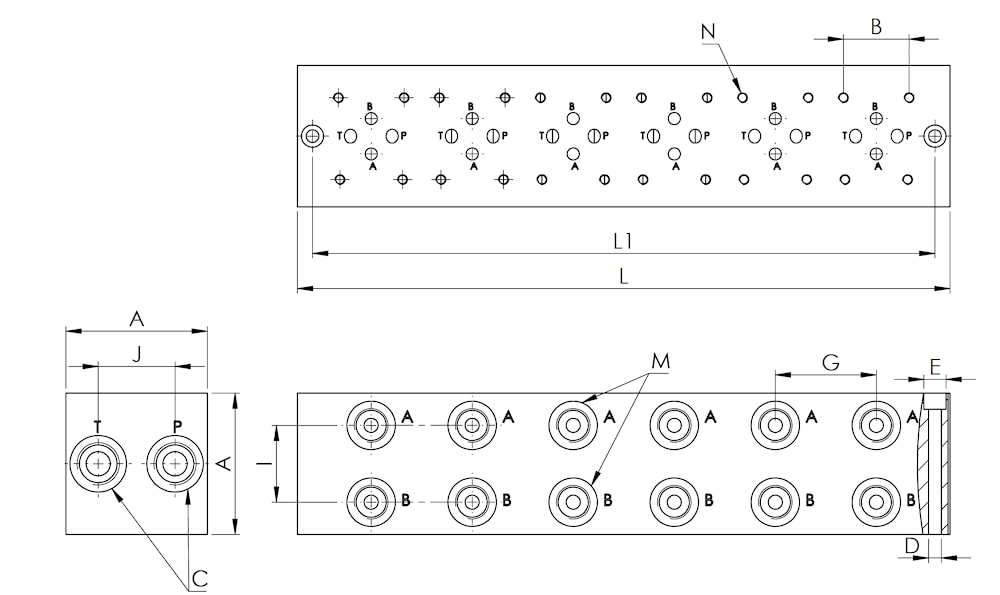

| Код заказа | Кол-во мест | Размеры, мм | |||||||||||
| A | B | C | D | E | G | I | J | L | L1 | M | N | ||
| NG6-1 | 2 | 70 | 32.5 | G1/2-14 | 6.5 | 11 | 50 | 38 | 38 | 73 | 58 | G3/8-19 | M5 |
| NG6-2 | 2 | 70 | 32.5 | G1/2-14 | 6.5 | 11 | 50 | 38 | 38 | 123 | 108 | G3/8-19 | M5 |
| NG6-3 | 3 | 70 | 32.5 | G1/2-14 | 6.5 | 11 | 50 | 38 | 38 | 173 | 158 | G3/8-19 | M5 |
| NG6-4 | 4 | 70 | 32.5 | G1/2-14 | 6.5 | 11 | 50 | 38 | 38 | 223 | 208 | G3/8-19 | M5 |
| NG6-5 | 5 | 70 | 32.5 | G1/2-14 | 6.5 | 11 | 50 | 38 | 38 | 273 | 258 | G3/8-19 | M5 |
| NG6-6 | 6 | 70 | 32.5 | G1/2-14 | 6.5 | 11 | 50 | 38 | 38 | 323 | 308 | G3/8-19 | M5 |
Если вы хотите купить монтажные плиты ng06 , вы можете:
Позвонить:
