Монтажная плита E_06-19-38 A-B сторона 3/8", P-T 1/2"
A-B сторона 3/8", P-T 1/2"
Монтажная плита для группового монтажа гидроаппаратуры со стыковой поверхностью NG6/CETOP3 и опциональным предохранительным клапаном.

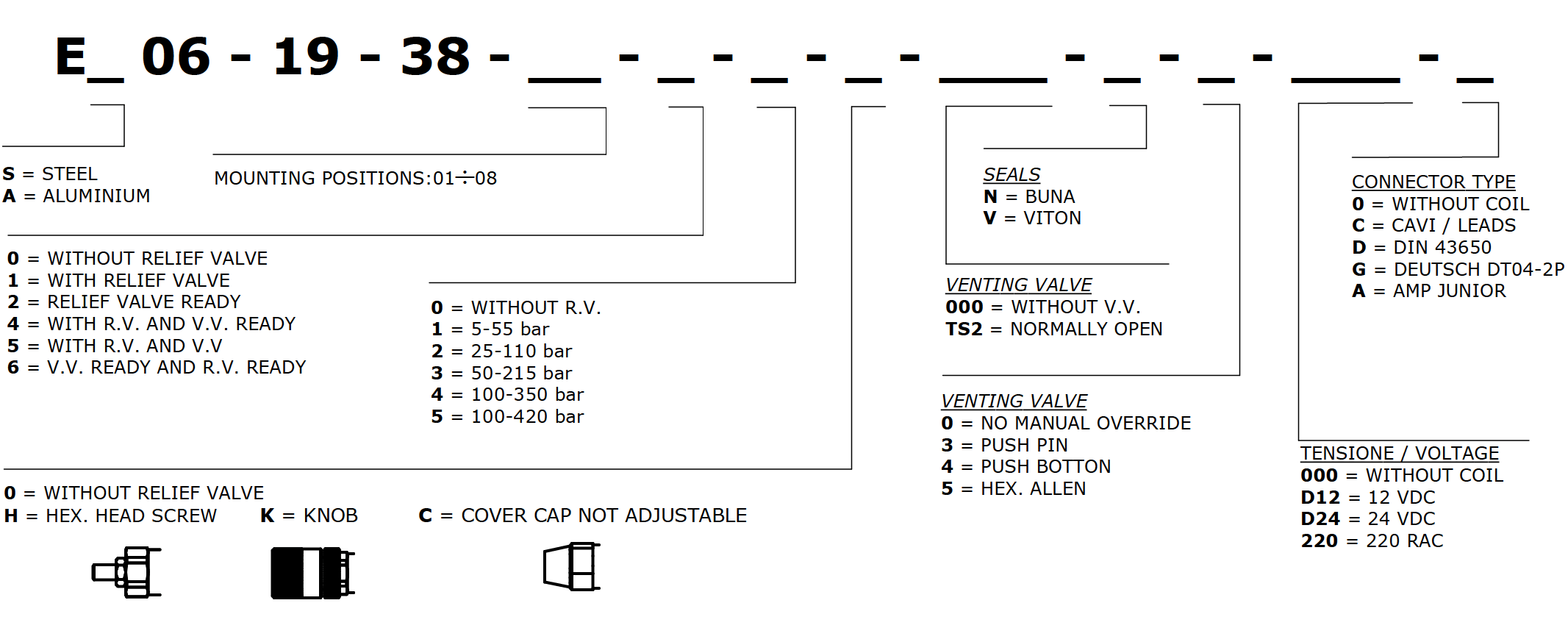

Код заказа:

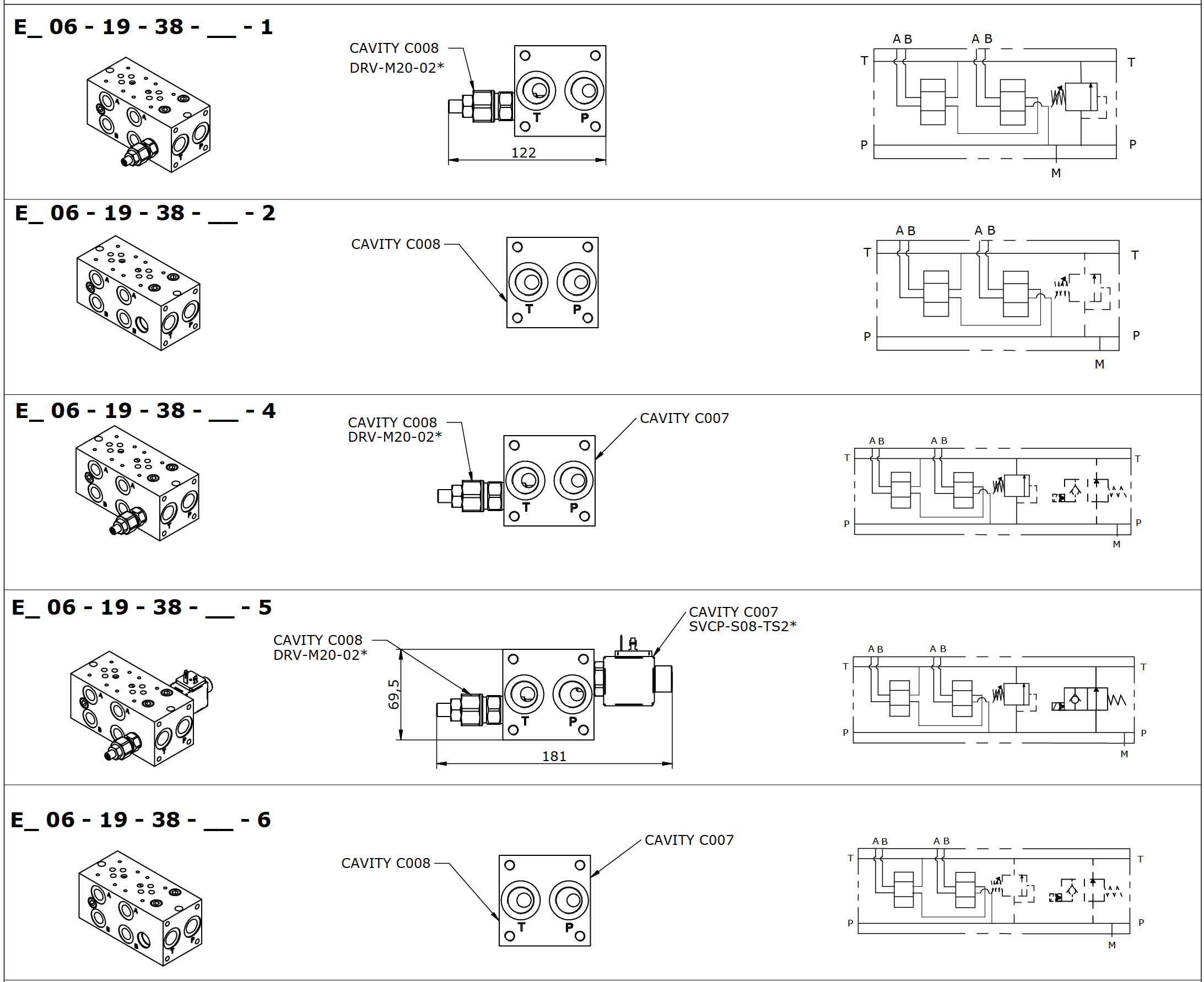

Гидравлическая схема:

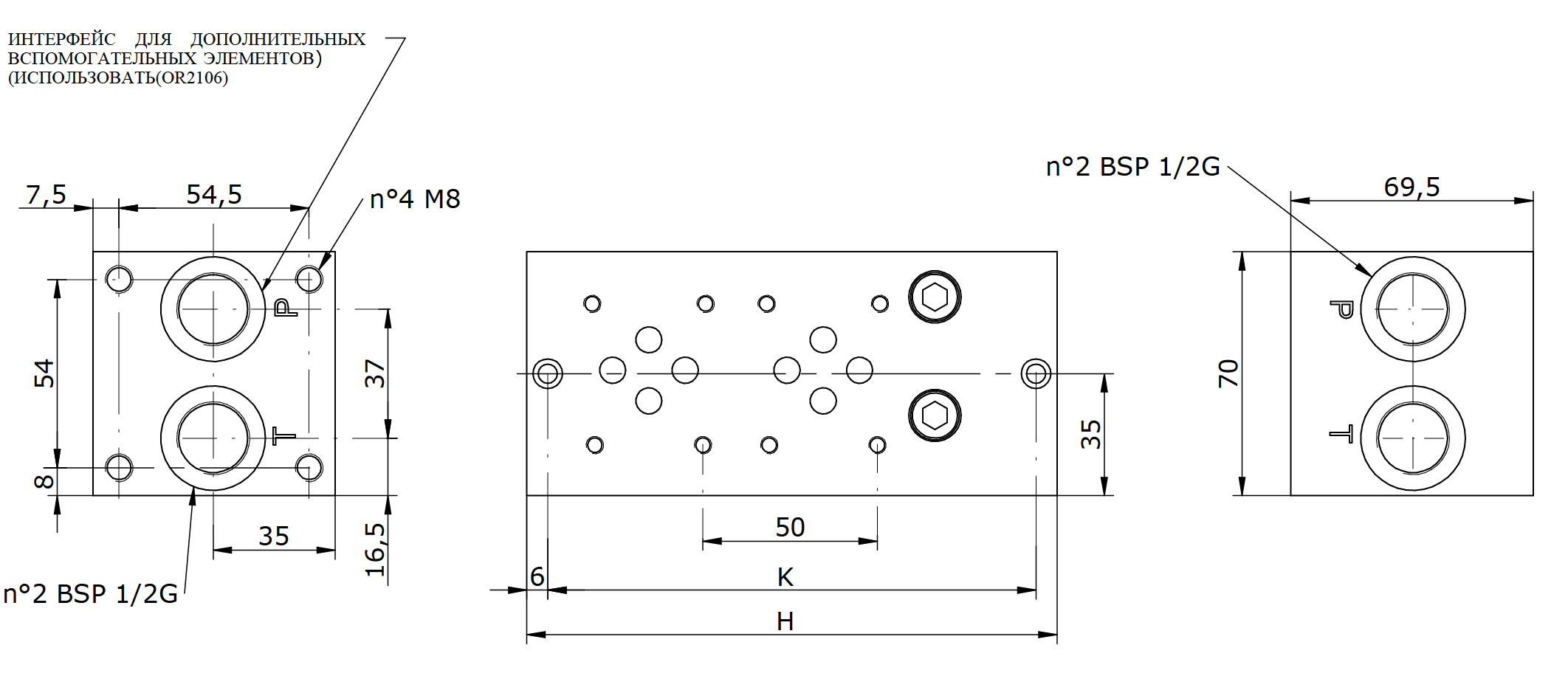

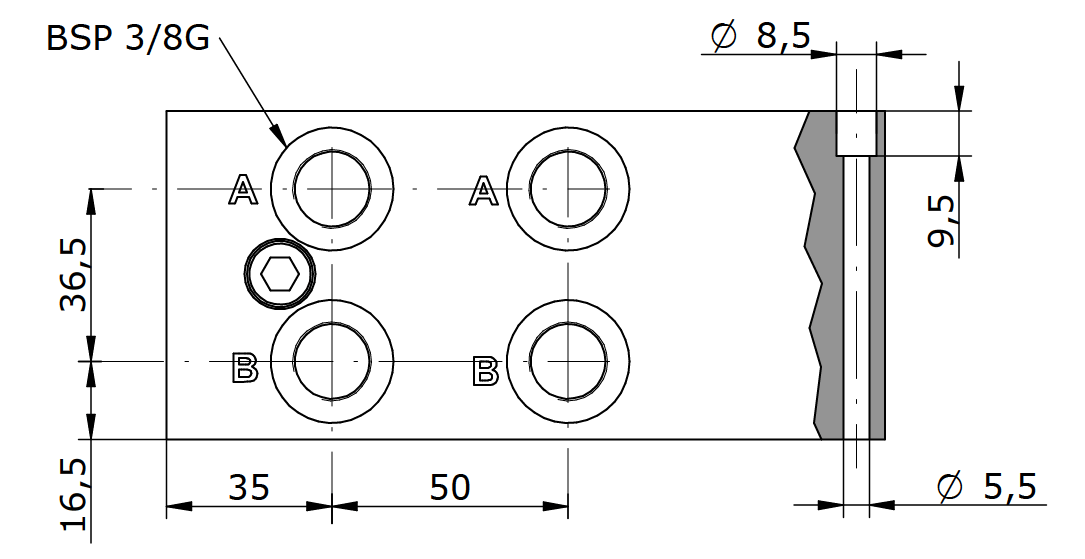

Габаритные размеры:
| 02 | 03 | 04 | 05 | 06 | 07 | 08 | |
| H | 152 | 202 | 252 | 302 | 352 | 402 | 452 |
| K | 140 | 190 | 240 | 290 | 340 | 390 | 440 |
производитель
Oleodinamica Marchesini
