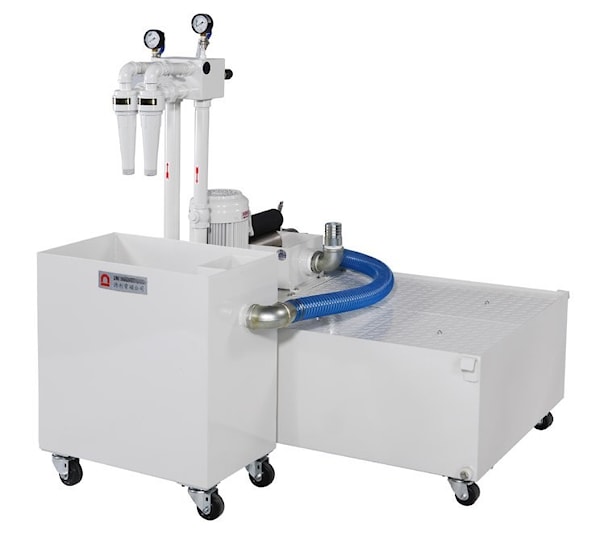

Гидроциклон для очистки СОЖ типа HC

Гидроциклон для очистки СОЖ типа HC  Гидроциклон применяется для очистки смазывающе-охлаждающей жидкости от магнитных и немагнитных примесей.

Принцип работы:
Используя насос, гидроциклон впрыскивает с высокой скоростью в патрубок специальной формы воду под давлением. Восходящие и нисходящие потоки, образовавшиеся в патрубке, очищают воду. Грязь выталкивается нисходящими потоками, а чистая вода поднимается с восходящими потоками.

Технические характеристики:

1. Степень очистки-98%.
2. Несложное техническое обслуживание, длительный срок службы (уплотнения для валов насоса изготовлены из сплавов стали и вольфрама, нижний ниппель изготовлен из керамики, устройство не требует применения дополнительных приспособлений).
3. Фильтрационный эффект остается неизменным в процессе эксплуатации.
4. Не требуется применения расходного материала (как, например, фильтрационной бумаги).
5. Идеален для следующих видов загрязнений:
- магнитные материалы (сталь и др.);
- немагнитные материалы (нержавеющая сталь, хром, алюминий и др.);
- неметаллы (стекло, крошки шлифовального круга).

Гидроциклон с магнитным сепаратором


МодельHC-F1HC-B1HC-B2HC-B3HC-B4
Число ниппелей11234
Подача загрязненной СОЖ, л/мин4070140210280
Подача чистой СОЖ, л/мин3055110165220
( давление на выходе 0.2 кг/см2)
Макс. давление, кг/см20.5
Мощность насоса, кВт0.75кВт1.5кВт1.5кВт2,2кВт, 50/60Гц,

200/220В
50/60Гц 200/220В
Модель бака7.8 или 9.101 .2 или 3.4.5.63.4 или 5.65.65.6
Тип ящика для сбора стружкиК или LLLMM
Диаметр на выходе СОЖG 1"G 1 1/2"G 1 1/2"G 1 1/4"G 11/4"

Скачать технические характеристики, описание, размеры (pdf)
