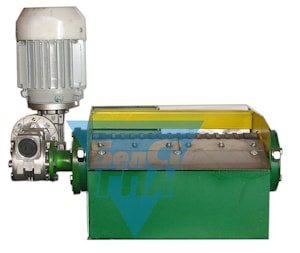

Сепаратор магнитный Х43-4

Сепараторы магнитные Х43-43, Х43-44, Х43-45, Х43-46, Х43-47 предназначены для очистки смазочно-охлаждающих жидкостей (СОЖ) от мелких маг­нитных загрязнений.

Применяется на шлифовальных, хонинговальных и дру­гих доводочных станках, рабочим инструментом которых является абразивный материал.

Сепараторы обеспечивают очистку водных эмульсий на основе ми­неральных масел (96,5 % воды и 3,5 % эмульсола) вязкостью 1 мм²/с в интервале температур от 10 до 55 °С при температуре ок­ружающей среды от 1 до 40 °С. Допускается очистка масляных, син­тетических и других жидкостей вязкостью до 75 мм² /с.

Пример обозначения при заказе магнитного сепаратора с номи­нальным расходом 50 л/мин, с правым расположением привода, климатического исполнения О, категории размещения 4.1. — „Маг­нитный сепаратор Х43-43-1 04.1";
то же, с левым расположением привода, климатического исполне­ния УХЛ, категории размещения 4 — „Магнитный сепаратор Х43-43-2 УХЛ4";
то же, при наличии резьбового отверстия С 2-А в задней стенке се­паратора — „Магнитный сепаратор Х43-43-2-1 УХЛ4".

Характеристики сепараторов Х43-43, Х43-44, Х43-45, Х43-46, Х43-47

Обозначение	Ном. расход л/мин.	Масса, кг	Аналог	Аналог Unimag
Сепаратор магнитный Х43-43	50	16,5	СМЛ-50	MCA40,МСА60
Сепаратор магнитный Х43-44	100	25	СМЛ-100	MCJ-80, MCJ-120
Сепаратор магнитный Х43-45	200	40	СМЛ-150	MCJ-240, MCJ-240
Сепаратор магнитный Х43-46	400	120		MCA-360
Сепаратор магнитный Х43-47	600	180		MCA-500, MCA-800

УСТРОЙСТВО И РАБОТА

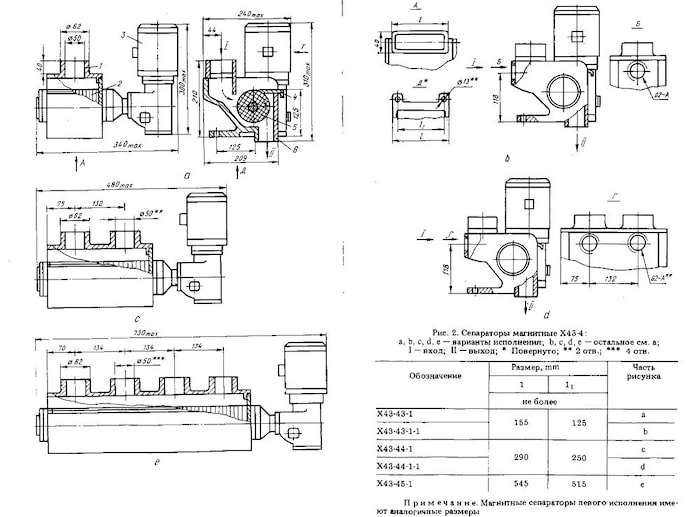

Сепараторы изготавливаются в двух исполнениях: с левым расположением привода; с правым расположением привода (рис. 2, вид по стрелке Т).
Сепаратор состоит из мотор-редуктора 3, корпуса 6 с вмонтированным в него барабаном 2, скребка 4, съемной крышки 1.
Барабан 2 выполнен в виде набора феррито-бариевых магнитов 5. Загрязненная СОЖ поступает в сепаратор через отверстие I, проходит между корпусом сепаратора и барабаном с магнитами, вращающимися в направлении, обратном движению жидкости, очищается от магнитных частиц и выходит из сепаратора через отверстие II.
Притянутые к барабану частицы снимаются с поверхности барабана скребком.
