Миниатюрное реле давления тип DS2

0,5-12 бар

1/8"

Кабельное реле давления серии DS2 размыкает или замыкает электрическую цепь в зависимости от повышения и понижения давления. Рабочее давление задается кнопкой на реле давления. После достижения требуемого давления кнопка нажимается и блокируется. Он имеет механизм блокировки, который блокирует изменение значения давления.
Контакт, расположенный внутри изделия, получает сигнал по кабелю, состоящему из трех частей.
- Он предназначен для работы в средах с высокой вибрацией.
- Кнопка установки давления блокируется
- Уплотнительные элементы из NBR
- Материал корпуса - латунь.
- Подключается к напорной линии с помощью сальникового соединения G1/8''

Применение:
-Пневматика
- Среда; сжатый воздух, жидкости, газы.

Технические данные:
Тип соединения : G1/8''
Воспроизводимость: в пределах %1 от заданного давления
Рабочая температура: -200C....+1100C
Испытание на вибрацию (DIN EN 60068-2-6:1996) : 20 g (время испытания 30 мин.)
Испытание на ударную нагрузку (DIN EN 60068-2-27:1993) : 30 g
Рабочий цикл: 5 000 000 000 циклов
Диапазон вязкости : 10 ил 800 мм2/сн
Электрические характеристики : 5A 250VAC

Код заказа:

Схема контактных соединений

Рабочее амперное напряжение: 5A / 250 В переменного тока

Функции переключателя
- Клеммы 1 - 3 :При повышении давления в нем появляется ток. ( NA )
- Клеммы 1 - 2 :Ток в случае снижения давления или отсутствия давления. ( NC )

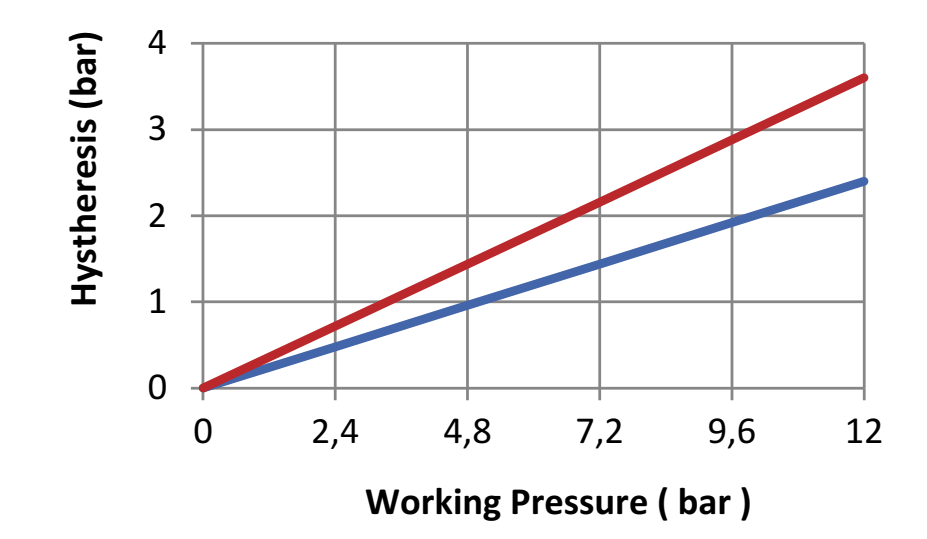

Дифференциальный перепад давления

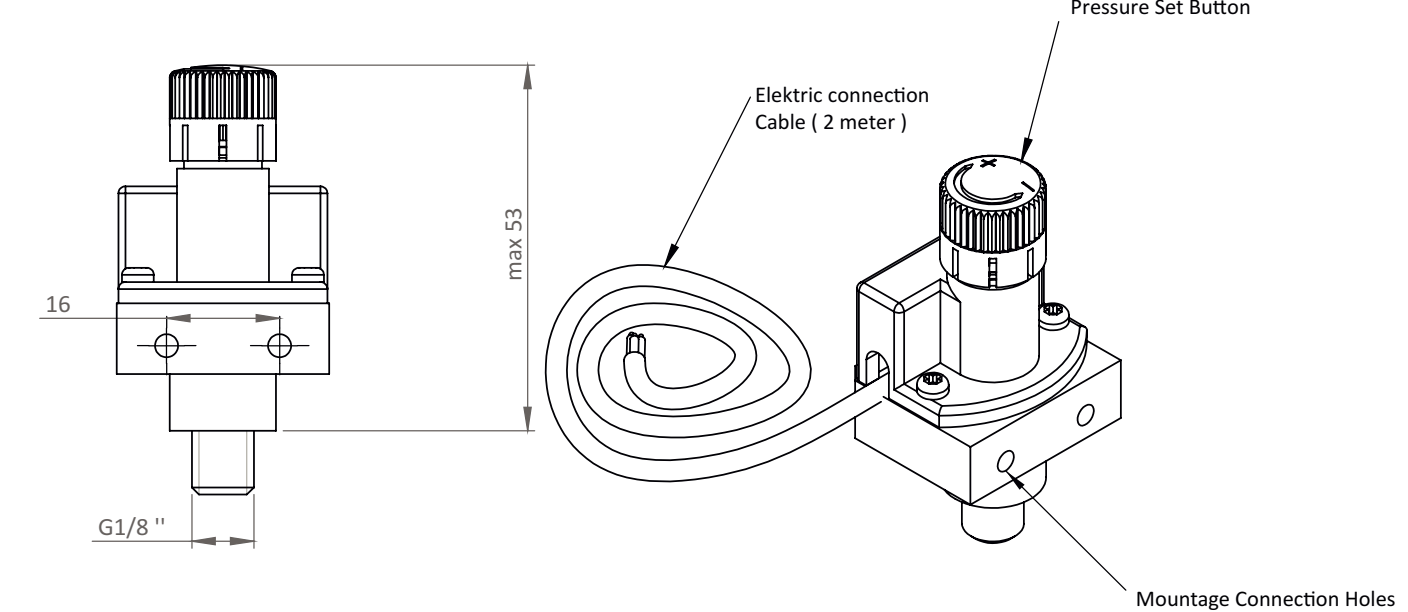

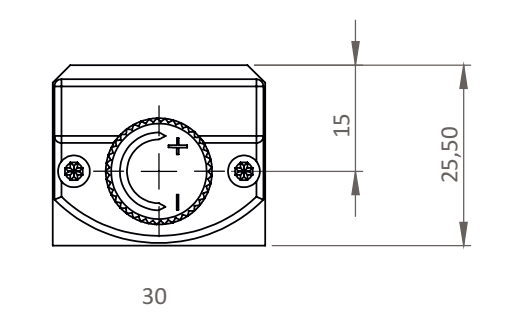

Технические размеры
