Аналоговый датчик давления P21
от 0 до 400 бар


Аналоговый датчик давления P21

Датчики серии P21 являются пьезорезистивными на основе керамики. Измерительный блок обладает превосходной долговечностью и устойчивостью к перегрузкам.
Датчики обеспечивают высокую точность в диапазоне измерений и уменьшают влияние гистерезиса. Нулевая точка преобразователя давления, может быть установлена в соответствии с требованиями заказчика.
- Длительная стабильность работы благодаря пьезорезистивной керамической камере.
- Нержавеющий корпус и сверхкомпактный дизайн.
- Превосходное измерение в диапазоне 0...400 бар.
- Возможность настройки в соответствии со спецификой заказчика.
- Нормальная устойчивость к вибрациям в два раза выше, чем у промышленных стандартов.

Применяемость

- Гидравлика и мобильная гидравлика
- Пневматика
- Промышленность тяжелых машин
- Среда; сжатый воздух, жидкости, газы.

Технические данные

ПрисоединениеG1/4"- 1/4"NPT
Повторяемость25°C : < % ±0,5 FS
Рабочая температура-20°C...+110°C
Время отзыва< 5 ms
Ударный тест ( DIN EN 60068-2-27:1993 )30 g
ВязкостьВ пределах 10 - 800 mm2 /sec

Выходной сигнал4 ... 20mA - 4 ...20mA (3 кабель) - 0 ... 10V - 0 ... 5V - 1 ... 5V - 0,5 ... 4,5V - 0,5 ... 4,5V (Ратиометричный)

Код для заказа

P21________________
Модель

Корпус

Материал
уплотнений		ПрисоединениеТип коннектораДавлениеВыходной сигналТочность
КодДиапазон настройки (bar)Макс. давление
P21
датчик давления		Y
латунь "MS58"


Если не указано
нерж. "316 L"

N
NBR

E
EPDM

H
HNBR

Если не указан тип, то поставляется "NBR" по умолчанию

A3
G1/4"


N4
1/4" NPT

T2
DIN 43650


T3
M12 x 1 (4 pin)


2,5
6
10
16
25
40
60
100 160 250 315 400


0... 2,5
0... 6
0... 10
0... 16
0 ... 25
0 ... 40
0...60
0 ... 100
0 ... 160
0 ... 250
0... 315
0 ... 400


6 bar
15 bar
30 bar
45 bar
75 bar
100bar
130bar
250bar
35 bar
600bar
700bar
700bar

Z1
4...20 mA
Z1.3
4...20 mA (3 провода)
Z2
DC 0...10V
Z3
DC 0...5V
Z4
DC 1...5V
Z5
DC 0,5...4,5V
Z6
DC 0,5...4,5V
Ратиометричный

F1
Преобразователь давления
калиброванный
высокая точность


Если тип точности
не является предпочтительным,
преобразователь давления
который калибруется
как
стандартной точности,
(± %0,5 FS @ 25°C)

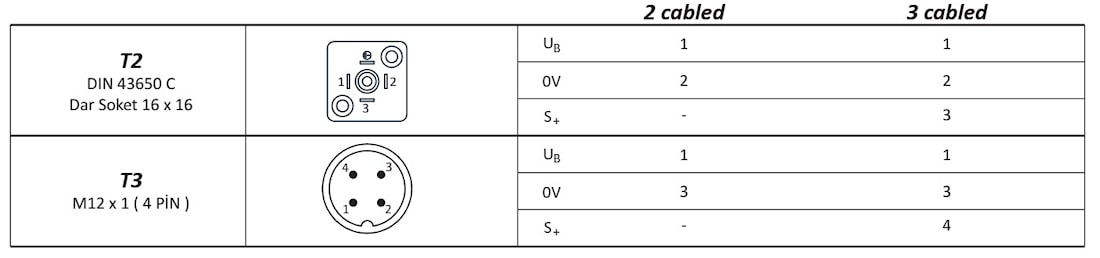

Виды электрических присоединений

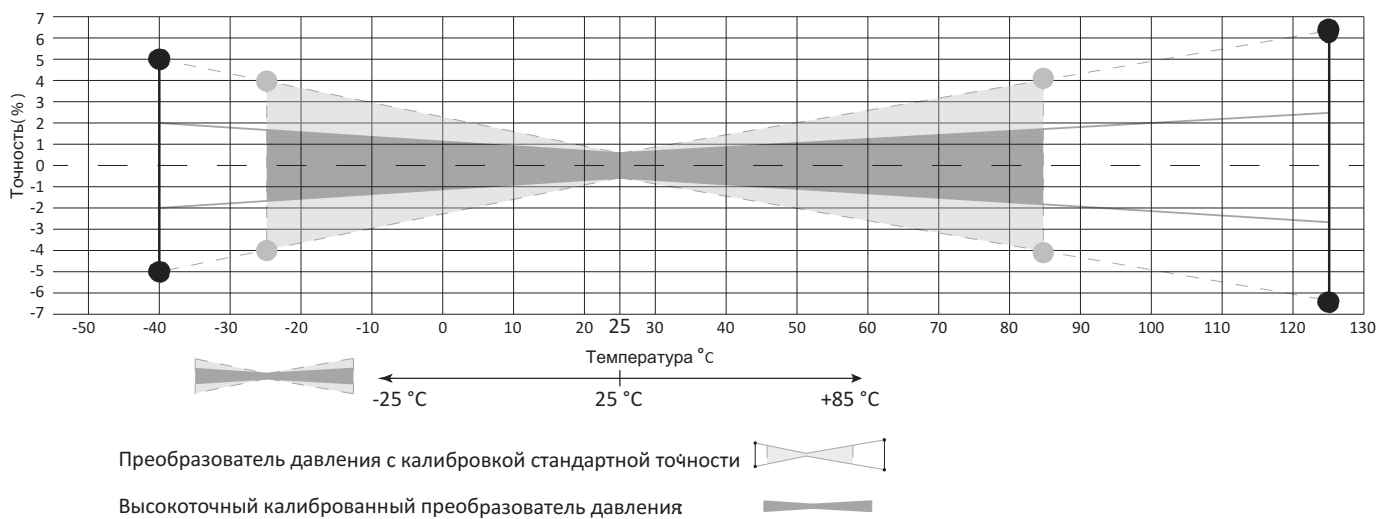

Диаграмма температура/точность преобразователя давления серии P21 со стандартной и калиброванной высокой точностью

Технические характеристики

ПараметрЕд. измТокНапряжениеРатиометричный
Выходной сигнал-4...20mA4... 20mA (3 провода0...10V0 ... 5V1...5V0,5...4,5V0,5 ... 4,5 V Ратиометричный
Входное напряжениеVDC8 ... 3014...308 ... 305V ± % 10
НагрузкаОм<(Электропитание - 8 V)/0,02 A> Максимальный выходной сигнал / 1mA> 10k
Суммарный потребляемый токmAТоковый сигнал, max. 2588
Точность измерения 0 ... 80 °C-< % ± 1 FS
Время срабатыванияms< 5 ms
Ударные испытанияg30
Рабочая температура°c- 20 °C ... 80 °C
Мезаническое присоединение-G1/4" - 1/4"NPT
Материал корпуса-316L из нержавеющей стали

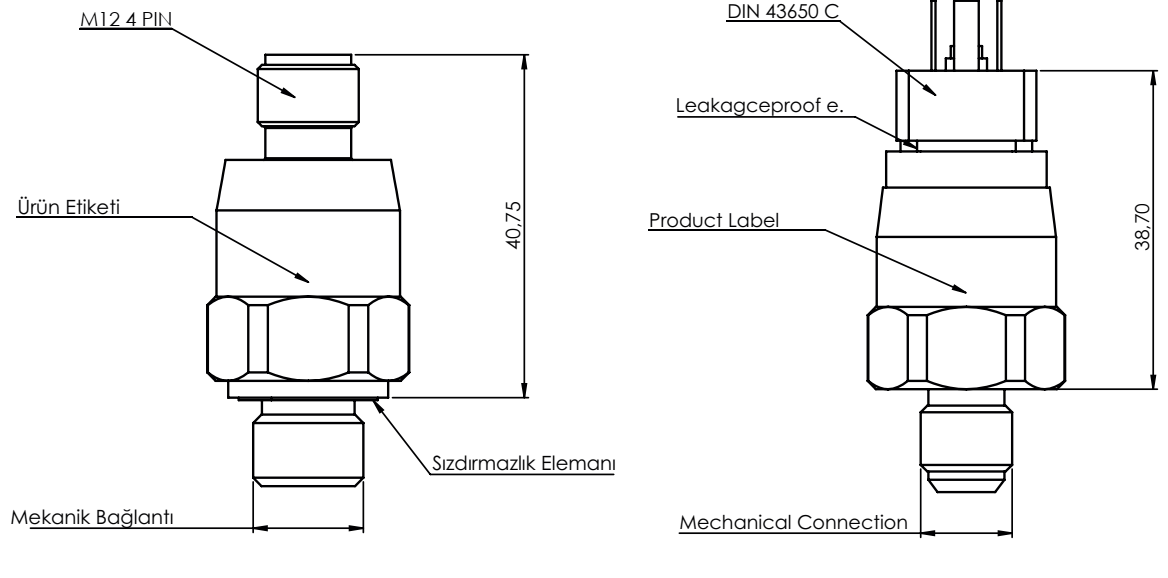

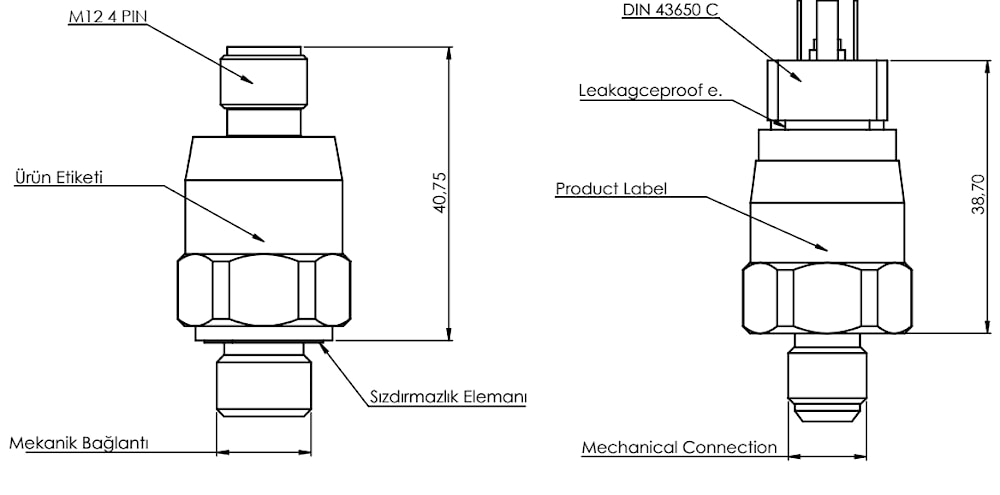

Размеры



производитель
Pnomek
