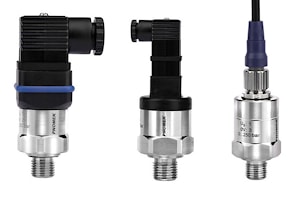

Аналоговый датчик давления и вакуума P16 от -0,1 до 600 бар
Пьезорезистивные датчики на основе керамики серии P16. Измерительный блок обладает превосходной долговечностью и устойчивостью к перегрузкам.
Датчики обеспечивают высокую точность в диапазоне измерений и уменьшают влияние гистерезиса. Нулевая точка преобразователя давления, может быть установлена в соответствии с требованиями заказчика.
- Длительная стабильность работы благодаря пьезорезистивной керамической камере.
- Нержавеющий корпус и сверхкомпактный дизайн.
- Превосходное измерение до 600 бар.
- Возможность настройки в соответствии со спецификой заказчика.
- Обладает двойной устойчивостью к вибрациям.
Применяемость
- Гидравлика и мобильная гидравлика
- Пневматика
- Промышленность тяжелых машин
- Среда; сжатый воздух, жидкости, газы.
Технические данные
| Присоединение | G1/4"- G1/8" - 1/4"BSPT - 1/8"BSPT - M10x1,0 - M12x1,5 - 1/8"NPT - 1/4"NPT |
| Повторяемость | 25°C : < % ±0,5 FS |
| Рабочая температура | -20°C...+110°C |
| Время отзыва | < 5 ms |
| Ударный тест ( DIN EN 60068-2-27:1993 ) | 30 g |
| Вязкость | В пределах 10 - 800 mm2 /sec |
| Выходной сигнал | 4 ... 20mA - 4 ...20mA (3 кабель) - 0 ... 10V - 0 ... 5V - 1 ... 5V - 0,5 ... 4,5V - 0,5 ... 4,5V (Ратиометричный) |
Код для заказа
| P16 | ___ | ___ | ___ | ___ | ____ | ||||
| Модель | Корпус | Материал уплотнений | Присоединение | Тип коннектора | Давление | Выходной сигнал | Точность | ||
| Код | Диапазон настройки (bar) | Макс. давление | |||||||
| P16 датчик давления | Y латунь "MS58" Если не указано нерж. "316 L" | N | A3 | T1 A4
| V0 V1 V3 V6 V10 V16 V24 2,5 6 10 16 25 40 60 100 160 250 315 400 600 | -1...0 -1...1 -1...3 -1...6 -1...10 -1...16 -1...25 0... 2,5 0... 6 0... 10 0... 16 0 ... 25 0 ... 40 0...60 0 ... 100 0 ... 160 0 ... 250 0... 315 0 ... 400 0 ... 600 | 6 bar 6 bar 6 bar 15 bar 30 bar 45 bar 75 bar 6 bar 15 bar 30 bar 45 bar 75 bar 100bar 130bar 250bar 35 bar 600bar 700bar 700bar 1050bar | Z1 4...20 mA Z1.3 4...20 mA (3 провода) Z2 DC 0...10V Z3 DC 0...5V Z4 DC 1...5V Z5 DC 0,5...4,5V Z6 DC 0,5...4,5V Ратиометричный | F1
|

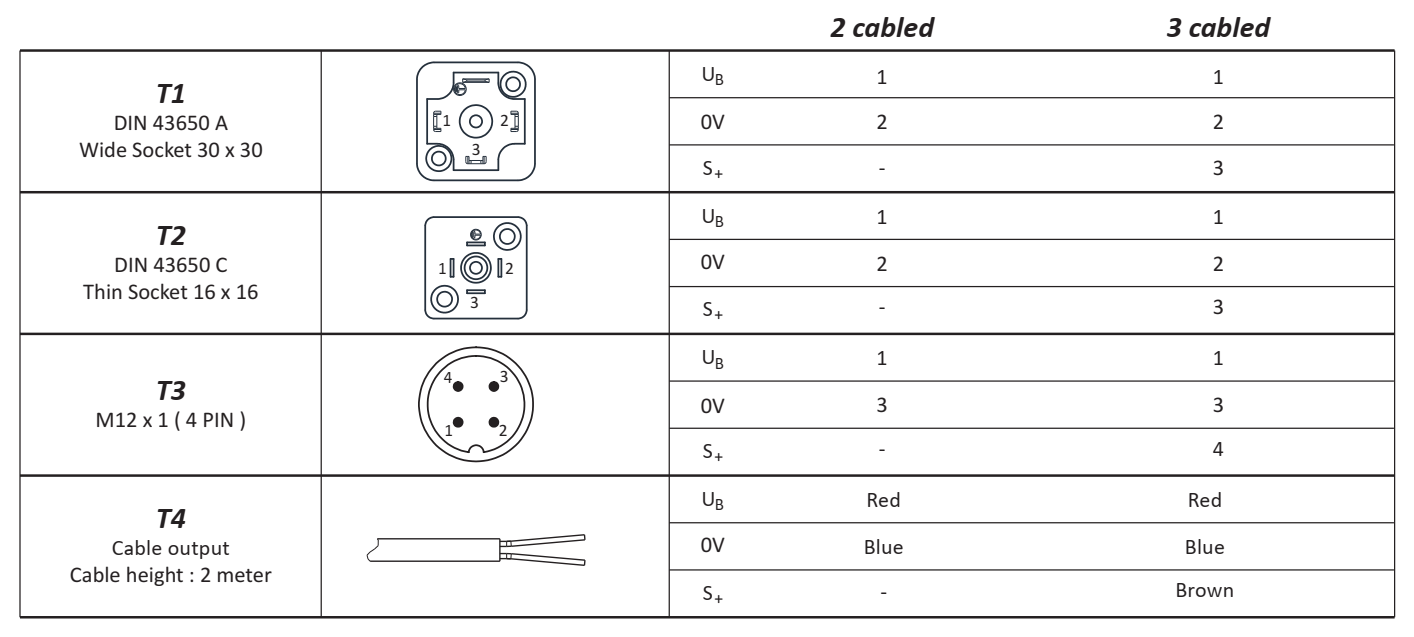

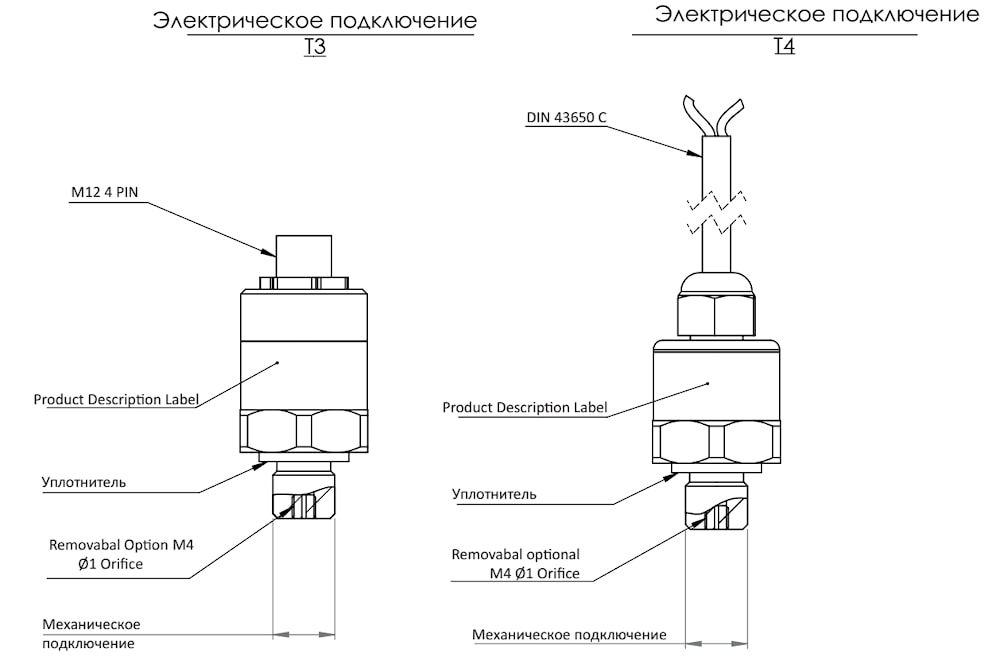

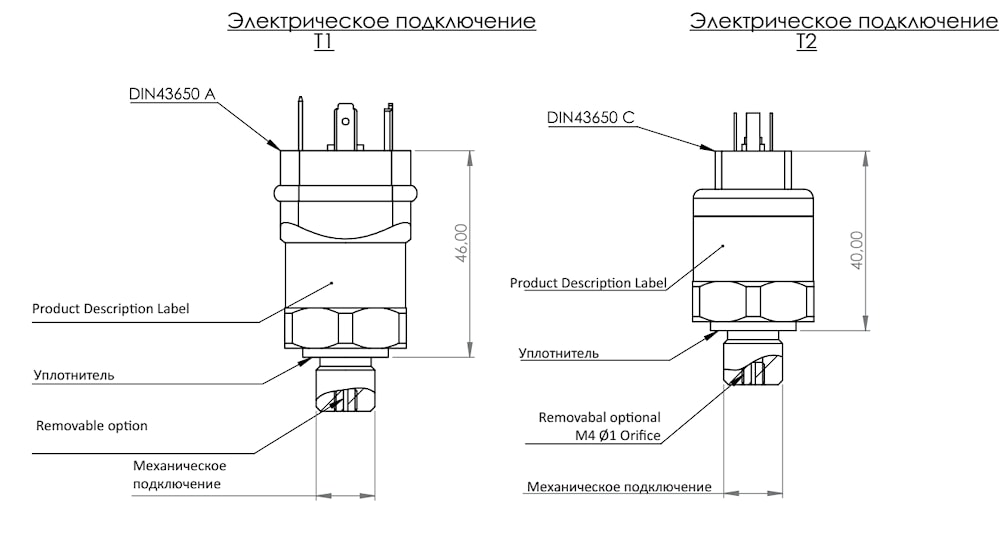

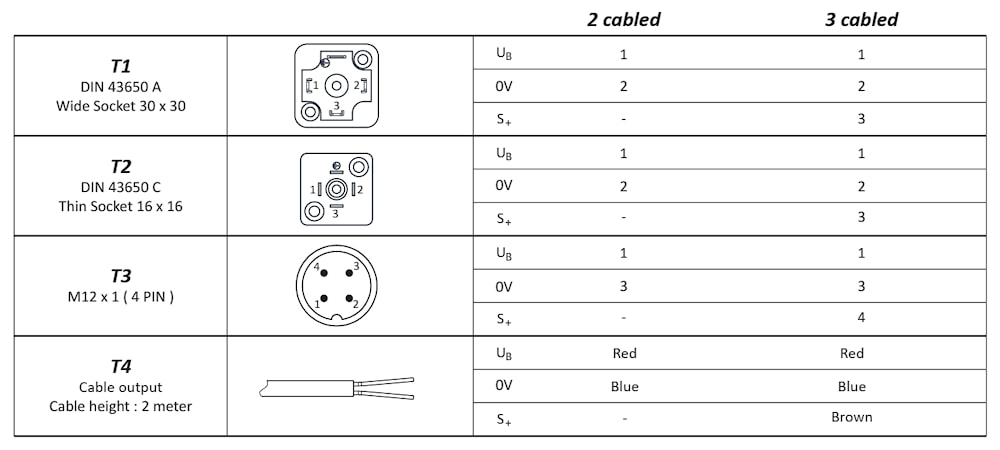

Виды электрических присоединений

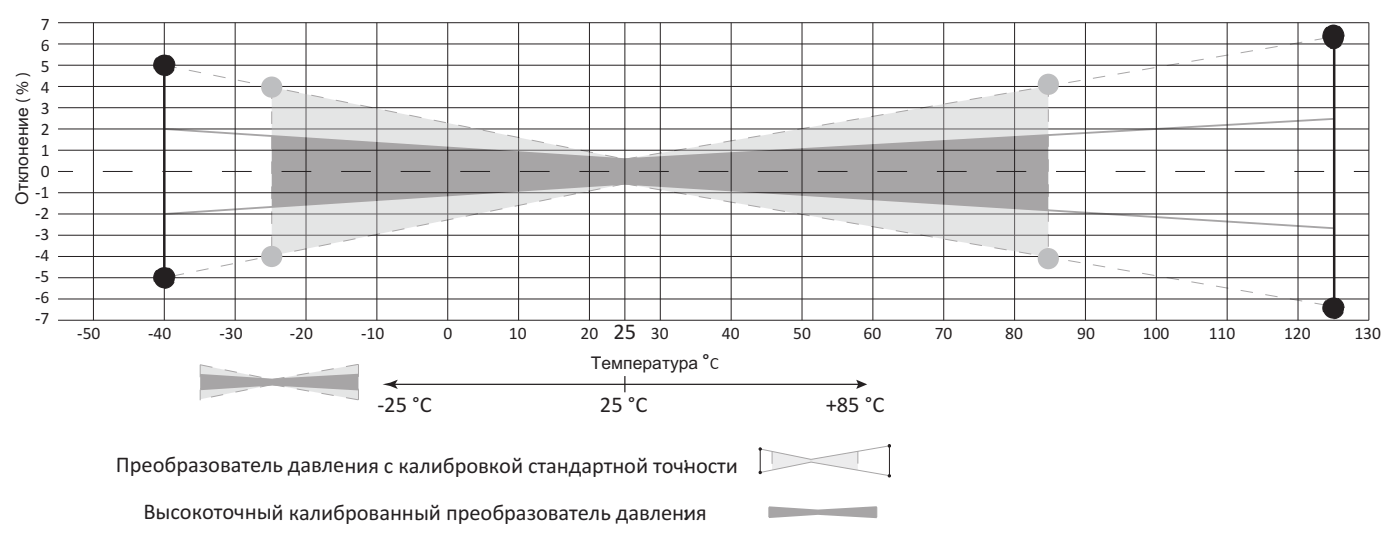

Диаграмма температура/точность преобразователя давления серии P16 со стандартной и калиброванной высокой точностью
Технические характеристики
| Параметр | Ед. изм | Ток | Напряжение | Ратиометричный | ||||
| Выходной сигнал | - | 4...20mA | 4... 20mA (3 провода | 0...10V | 0 ... 5V | 1...5V | 0,5...4,5V | 0,5 ... 4,5 V Ратиометричный |
| Входное напряжение | VDC | 8 ... 30 | 14...30 | 8 ... 30 | 5V ± % 10 | |||
| Нагрузка | Ом | <(Электропитание - 8 V)/0,02 A | > Максимальный выходной сигнал / 1mA | > 10k | ||||
| Суммарный потребляемый ток | mA | Токовый сигнал, max. 25 | 8 | 8 | ||||
| Точность измерения 0 ... 80 °C | - | < % ± 1 FS | ||||||
| Время срабатывания | ms | < 5 ms | ||||||
| Ударные испытания | g | 30 | ||||||
| Рабочая температура | °c | - 20 °C ... 80 °C | ||||||
| Мезаническое присоединение | - | G1/4"- G1/8" - 1/4"BSPT - 1/8"BSPT - M10xl,0 - M12xl,5 - 1/8"NPT - 1/4"NPT | ||||||
| Материал корпуса | - | 316L Варианты исполнения корпуса из нержавеющей или латуни | ||||||
Размеры
производитель
Pnomek
