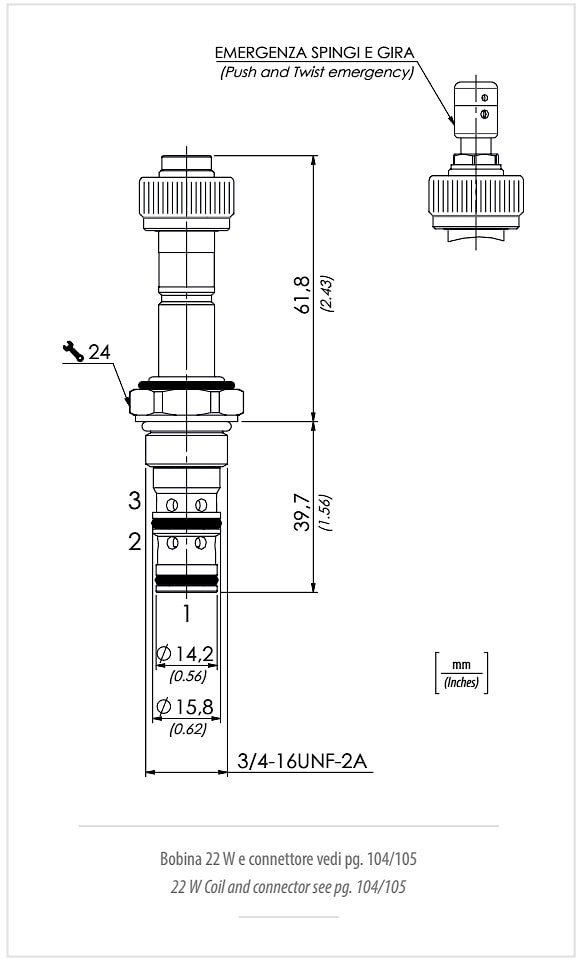

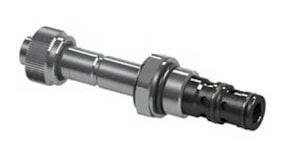

Гидроклапан трехлинейный ввертный EV10 с электроуправлением прямого действия SAE8
Устаревшая маркировка новую см. здесь
Клапаны ввертные тип EV10 с электроуправлением прямого действия 3/4UNF представляют собой патрон (картридж) в котором конструктивно размещен золотник.
Предназначены для коммутации входов и выходов в заданной последовательности.
Рабочая жидкость – гидравлическое масло. Вворачиваются в гнездо в плите (корпусе), который имеет соответствующие каналы входа и выходов.
Основная функция клапанов – коммутация каналов давления, слива, и выходов в рабочую магистраль, а в дальнейшем на рабочий механизм.
Коммутация происходит при перемещении механизма клапана, с помощью соленоида ( электромагнитной катушки) при подаче на него напряжения.
Основные характеристики:
| Вязкость масла | 15-250 мм2/с |
| Требование к чистоте масла | ISO 4406:1999 Classe 19/17/14 |
| Температура рабочей жидкости | от - 20 °С до + 80 °С |
| Температура окружающей среды | от - 20 °С до + 50 °С |
| Макс. утечка | 60 см3/мин |
| Максимальное давление | 21 МПа (210 бар) |
| Масса | 0,15 кг |

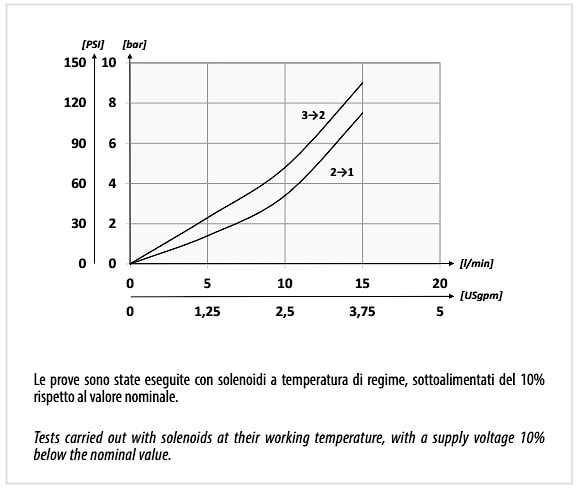

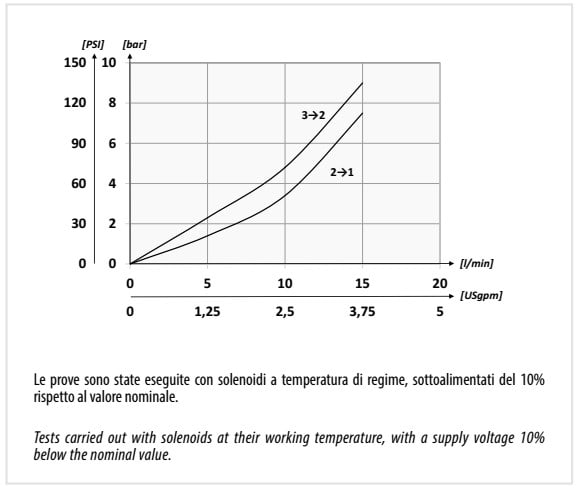

Производительность

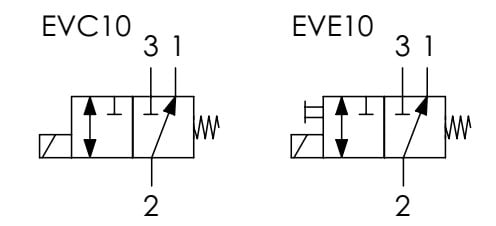

Клапан ввертный 2/3 электроуправляемый тип EV10
Клапан EVE10 имеет дополнительно ручное дублирование
| Технические характеристики | |||||
| Модель | Макс. расход л/мин | Макс. давл., бар | Масса, кг. | Момент затяжки, Нм | Монтажный размер |
| EV10 | 12 | 210 | 0,15 | 30 | SAE8/3 |
производитель
OLEOWEB
