Гидроклапан трехлинейный ввертный ES083A-1NN с электроуправлением прямого действия SAE8
Описание: Клапаны модели ES083A-1NN с прямым электромагнитным управлением представляют собой картридж, в котором размещен золотник. Эти клапаны предназначены для последовательного переключения входных и выходных каналов.
Рабочая жидкость: Используемая рабочая жидкость — гидравлическое масло.
Монтаж: Клапаны вворачиваются в гнездо на плите (корпусе), которая имеет соответствующие входные и выходные каналы.
Основная функция: Функция клапанов заключается в переключении каналов давления, слива и выходов в рабочую магистраль, а затем на рабочий механизм.
Принцип действия: Переключение каналов осуществляется перемещением механизма клапана, управляемого соленоидом (электромагнитной катушкой) при подаче на него электрического напряжения.
Особенности:
- Переключение осуществляется при подаче напряжения на соленоид.
- Надежная конструкция золотника обеспечивает точное и стабильное переключение между каналами.
- Компактные размеры способствуют удобной интеграции в гидравлические системы.
Применение: Эти клапаны используются в гидравлических системах для управления потоками рабочей жидкости в заданной последовательности, что необходимо для привода различных гидравлических механизмов и устройств.
Основные характеристики:
Вязкость масла | 15-250 мм2/с |
Требование к чистоте масла | ISO 4406:1999 Classe 19/17/14 |
Температура рабочей жидкости | от - 20 °С до + 80 °С |
Температура окружающей среды | от - 20 °С до + 50 °С |
Макс. утечка | 60 см3/мин |
Максимальное давление | 21 МПа (210 бар) |
Масса | 0,15 кг |

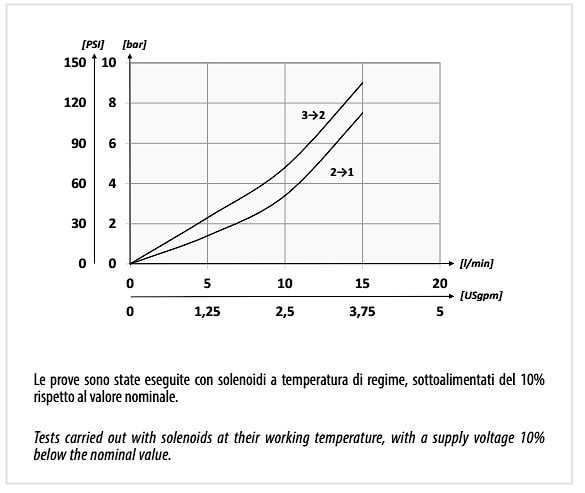

Производительность:
Технические характеристики | |||||
Модель | Макс. расход л/мин | Макс. давл., бар | Масса, кг. | Момент затяжки, Нм | Монтажный размер |
ES083A-1NN | 12 | 210 | 0,15 | 30 | SAE8/3 |
производитель
OLEOWEB
