Клапан ввертный 2/2 электроуправляемый 3/4UNF тип EV6
210 бар, 22 л/мин

Клапан ввертный 2/2 электроуправляемый 3/4UNF тип EV6   Клапаны ввертные тип EV 2/2 с электроуправлением 3/4UNF представляют собой патрон (картридж) в котором конструктивно размещен клапан тарельчатого типа.

Являются аналогами клапанов Duplomatic KT08-2NC, KT08-2NO, DHF08-220

Предназначены для коммутации входов и выходов в заданной последовательности.

Рабочая жидкость – гидравлическое масло. Вворачиваются в гнездо в плите (корпусе), который имеет соответствующие каналы входа и выходов.
Основная функция клапанов – коммутация каналов давления, слива, и выходов в рабочую магистраль, а в дальнейшем на рабочий механизм.

Коммутация происходит при перемещении механизма клапана, с помощью соленоида ( электромагнитной катушки) при подаче на него напряжения.

Основные характеристики:

Вязкость масла10-500 мм2/с
Требование к чистоте маслаSAE класс 4 и выше
Температура рабочей жидкостиот - 20 °С до + 80 °С
Температура окружающей средыот - 20 °С до + 50 °С
Максимальное давление21 МПа (210 бар)
Масса0,28 кг


Скачать технические характеристики, размеры клапанов

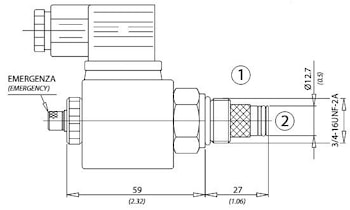

Клапан ввертный 2/2 электроуправляемый тип EV6



1. 2. 3.

1. Нормально открытый тип EVA6
2. Нормально закрытый тип EVC6
3. Нормально закрытый с ручным дублированием тип EVE6



Технические характеристики
МодельМакс. расход л/минМакс. давл.,
бар
Масса, кг.Момент затяжки, НмМонтажный размер
EV6222100,2825-30SAE8/2


производитель
OLEOWEB


Ещё из раздела ввертные клапаны SAE08

  • производитель: OLEOWEB

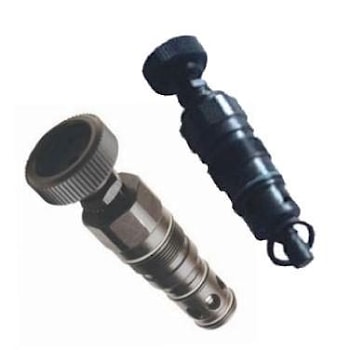

Предохранительные клапаны типа VMD прямого действия и с предуправлением. Представляют собой патрон в котором конструктивно размещен клапан. Вворачиваются в соответствующее гнездо в плите, которая имеет соответствующие каналы входа и выходов. ...
  • производитель: OLEOWEB
Дроссели сужают проходное отверстие рабочего канала, для регулировки скорости потока рабочей жидкости и как следствие – скорости работы исполнительного механизма. Величина проходного отверстия устанавливается регулировочным винтом, который смещает ...
    Клапаны ввертные тип EDT 2/2 с электроуправлением 3/4UNF Основные характеристики: Вязкость масла 10-500 мм2/с Требование к чистоте масла SAE класс 4 и выше Температура рабочей жидкости от - 20 °С до + 80 °С Температура окружающей среды от - 20 °С до ...
    • производитель: OLEOWEB
    Клапаны ввертные тип EV10 с электроуправлением прямого действия 3/4UNF представляют собой патрон (картридж) в котором конструктивно размещен золотник. Предназначены для коммутации входов и выходов в заданной последовательности. Рабочая жидкость ...
    • производитель: OLEOWEB
    Клапаны ввертные тип EV11 с электроуправлением прямого действия 3/4UNF Основные характеристики: Вязкость масла 15-250 мм2/с Требование к чистоте масла ISO 4406:1999 Classe 19/17/14 Температура рабочей жидкости от - 20 °С до + 80 °С ...
    • производитель: OLEOWEB
    Клапан ИЛИ применяется для автоматического переключения давления между двумя линиями. Давление подается из двух гидравлических линий на входы (1) и (3). Выход (1) автоматически соединяется с линией в которой давление выше. Принцип действия основан ...
    • производитель: OLEOWEB

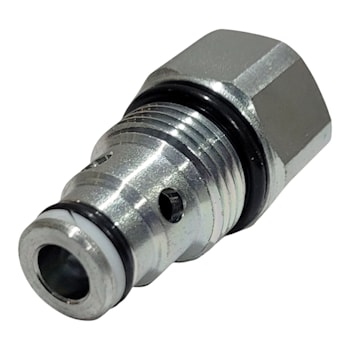

    Клапан обратный ввертный CUR пропускает поток в одном направлении и блокирует в обратном. Небольшие размеры и ввертное исполнение клапана идеальны для интегрирования его в гидравлические системы собственной разработк и. Общие характеристики: ...
    Предохранительные клапаны прямого BDBD и с предуправлением BDBK . Предохранительные клапаны прямого действия типа имеют клапанный запорный элемент. Они предназначены для ограничения давления в системе. Возможно регулирование давления до 400 бар ...

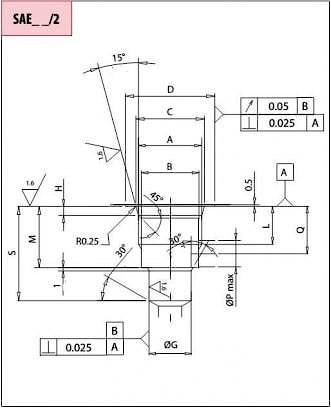

      Размеры Код A B ± 0,05 C ± 0,05 D E Ø max F ± 0,02 G ± 0,02 H L M P Q R S T U SAE08/2 3/4-16 UNF 17,42 20,66 27 12,72 2,7 11,5 18,5 8 14,3 28,5 SAE08/3 17,42 20,66 27 12,5 14,3 15,9 2,7 11,5 19,1 5,5 14,3 28,6 33,3 41,3 5,5 SAE10/2 7/8-14 UNF 20,62 ...
