Гидроклапан двухлинейный ввертный 2/2 электроуправляемый 3/4UNF ED082F SAE8 40 л/мин, 350 бар
SAE8
40 л/мин, 350 бар

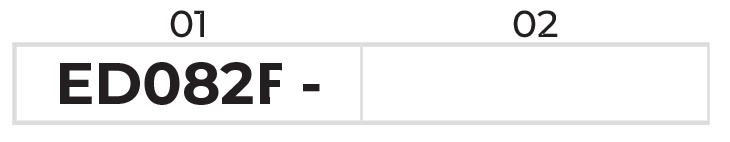

Код заказа
| Код | Описание | Обозначение |
| 01 | Клапаны с электрическим управлением SAE8 2-х ходовые/2-х позиционные с пилотным управлением | ED082F- |
| 02 | Нормально закрытые | CNN |
| Нормально открытые | ONN | |
| Нормально закрытые + аварийное управление | CNV |

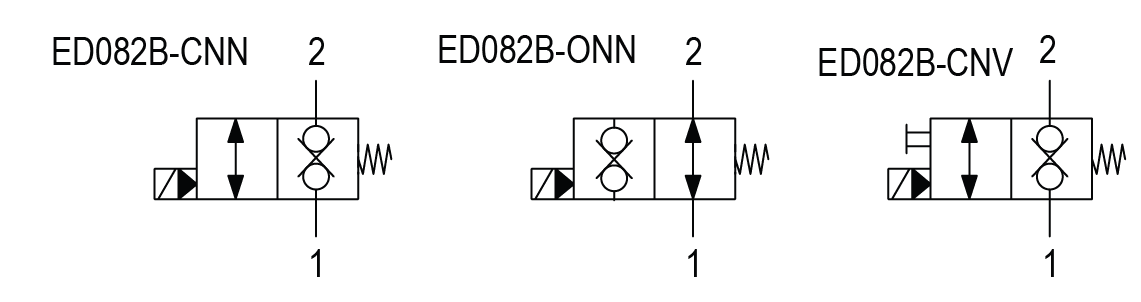

Гидравлические схемы:
| Параметр | Значение |
| Гидравлическое масло | Минеральное масло ISO 6743/4 (DIN 51524) |
| Вязкость масла | 15-250 мм²/с (15 до 250 сСт) |
| Максимальный класс загрязнения | ISO 4406:1999 Класс 18/16/13 |
| Температура масла | -20°C +80°C |
| Температура окружающей среды | -20°C +50°C |
| Использование фильтра | Для защиты клапана необходимо использовать фильтр (рекомендуемая фильтрация 15 мкм) |
| Максимальное утечка | 0,25 см³/мин - 5 капель/мин |
| 0,015 дюйм³/мин - 5 капель/мин |
Технические характеристики:
| РЕЗЬБА | МАКСИМАЛЬНЫЙ ПОТОК (л/мин) | МАКСИМАЛЬНОЕ ДАВЛЕНИЕ (бар) | ПРИБЛИЗИТЕЛЬНЫЙ ВЕС (кг) | КРУТЯЩИЙ МОМЕНТ ЗАТЯЖКИ (Нм) | ПРИСОЕДИНЕНИЕ |
| 3/4-16UNF-2A | 40 | 350 | 0,16 | 30 | SAE 8/2 |
производитель
OLEOWEB
Если вы хотите купить гидроклапан двухлинейный ввертный 2/2 электроуправляемый 3/4UNF ED082F , вы можете:
Позвонить:
