Дроссели ввертные VBF6 и VRF6
Дроссели сужают проходное отверстие рабочего канала, для регулировки скорости потока рабочей жидкости и как следствие – скорости работы исполнительного механизма.Величина проходного отверстия устанавливается регулировочным винтом, который смещает часть механизма клапана, тем самым увеличивая или уменьшая ее.
Общие характеристики:
| Вязкость масла | 10-500 мм2/с |
| Требование к чистоте масла | SAE класс 4 и выше |
| Температура рабочей жидкости | от - 20 °С до + 80 °С |
| Температура окружающей среды | от - 20 °С до + 50 °С |
| Максимальное давление | 30-35 МПа (300-350 бар) |
| Масса | 0,09-0,13 кг |
Скачать технические характеристики, размеры дросселей

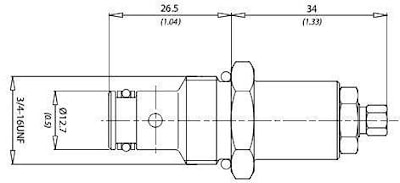

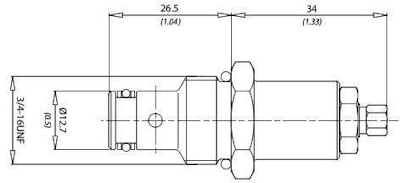

Дроссель ввертный тип VBF6 (регулирует поток в обоих направлениях)
| Технические характеристики | |||||
| Модель | Макс. расход л/мин | Макс. давл., бар | Масса, кг. | Момент затяжки, Нм | Монтажный размер |
| VBF6 | 30 | 300 | 0,09 | 25-30 | SAE8/2 |

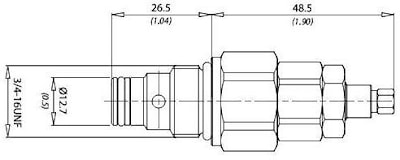

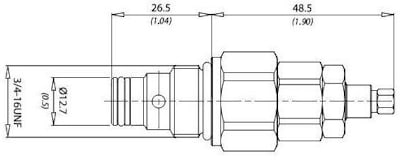

Дроссель ввертный с обратным клапаном тип VRF6 (регулирует поток в одном направлении; во втором поток остается неизменным)
| Технические характеристики | |||||
| Модель | Макс. расход л/мин | Макс. давл., бар | Масса, кг. | Момент затяжки, Нм | Монтажный размер |
| VRF6 | 40 | 350 | 0,13 | 25-30 | SAE8/2 |
производитель
OLEOWEB
Если вы хотите купить дроссели ввертные VBF6 и VRF6 , вы можете:
Позвонить:
