Ввертные предохранительные клапаны типа VMD
Предохранительные клапаны типа VMD прямого действия и с предуправлением.Представляют собой патрон в котором конструктивно размещен клапан. Вворачиваются в соответствующее гнездо в плите, которая имеет соответствующие каналы входа и выходов.
Основная функция предохранительных клапанов– поддерживать в рабочей магистрали необходимое давление рабочей жидкости
Данный клапан хорошо предохраняет от перегрузки – при достижении предустановленного давления, клапан открывается – давление понижается не превышая установленной нормы.
Общие характеристики:
| Вязкость масла | 10-500 мм2/с |
| Требование к чистоте масла | SAE класс 4 и выше |
| Температура рабочей жидкости | от - 20 °С до + 80 °С |
| Температура окружающей среды | от - 20 °С до + 50 °С |
| Максимальное давление | 32-35 МПа (320-350 бар) |
| Масса | 0,09-0,50 кг |
Скачать технические характеристики, размеры клапанов VMD

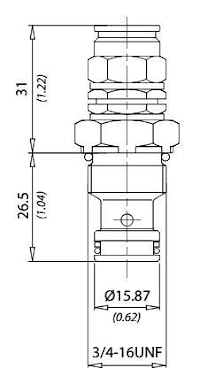

Предохранительный клапан тип VMD1
| Технические характеристики | |||||
| Модель | Макс. расход л/мин | Макс. давл., бар | Масса, кг. | Момент затяжки, Нм | Монтажный размер |
| VMD1 | 20 | 350 | 0,09 | 25-30 | SAE8/2 |

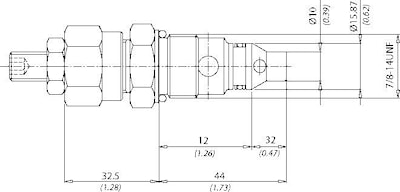

Предохранительный клапан тип VMD8
| Технические характеристики | |||||
| Модель | Макс. расход л/мин | Макс. давл., бар | Масса, кг. | Момент затяжки, Нм | Монтажный размер |
| VMD8 | 40 | 350 | 0,17 | 41-47 | SAE10/2 |
Предохранительный клапан тип VMD10
| Технические характеристики | |||||
| Модель | Макс. расход л/мин | Макс. давл., бар | Масса, кг. | Момент затяжки, Нм | Монтажный размер |
| VMD10 | 20 | 350 | 0,14 | 25-30 | SAE8/2 |
Предохранительный клапан тип VMD25
| Технические характеристики | |||||
| Модель | Макс. расход л/мин | Макс. давл., бар | Масса, кг. | Момент затяжки, Нм | Монтажный размер |
| VMD25 | 20 | 350 | 0,15 | 25-30 | C2015/30 |
Предохранительный клапан тип VMD30
| Технические характеристики | |||||
| Модель | Макс. расход л/мин | Макс. давл., бар | Масса, кг. | Момент затяжки, Нм | Монтажный размер |
| VMD30 | 30 | 320 | 0,16 | 25-30 | C2015/30 |

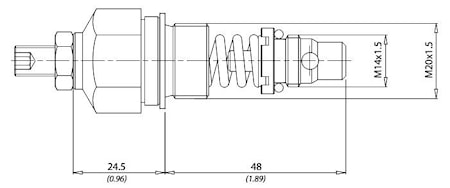

Предохранительный клапан тип VMD40
| Технические характеристики | |||||
| Модель | Макс. расход л/мин | Макс. давл., бар | Масса, кг. | Момент затяжки, Нм | Монтажный размер |
| VMD40 | 40 | 350 | 0,12 | M20 40/45 | C2015/1415/2 |
| M14 10/15 | |||||

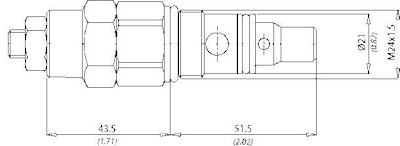

Предохранительный клапан тип VMD90
| Технические характеристики | |||||
| Модель | Макс. расход л/мин | Макс. давл., бар | Масса, кг. | Момент затяжки, Нм | Монтажный размер |
| VMD90 | 80 | 350 | 0,3 | 60-65 | C2415/2 |

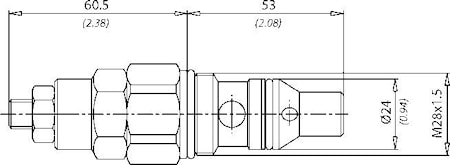

Предохранительный клапан тип VMD120
| Технические характеристики | |||||
| Модель | Макс. расход л/мин | Макс. давл., бар | Масса, кг. | Момент затяжки, Нм | Монтажный размер |
| VMD120 | 120 | 350 | 0,3 | 60-65 | C2815/2 |
Предохранительный клапан тип VMD150
| Технические характеристики | |||||
| Модель | Макс. расход л/мин | Макс. давл., бар | Масса, кг. | Момент затяжки, Нм | Монтажный размер |
| VMD150 | 150 | 350 | 0,5 | 70-75 | C100/2 |
производитель
OLEOWEB
Если вы хотите купить ввертные предохранительные клапаны типа VMD , вы можете:
Позвонить:
