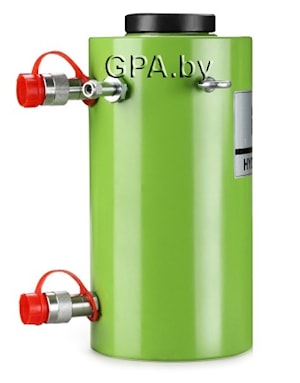

Сверхмощные гидроцилиндры двойного действия серия SJF

50-800 тонн, ход 50-300 мм

Сверхмощные гидроцилиндры двойного действия

Особенности гидродомкратов серии SJF

• Грузоподъемность 50-800 тонн
• Ход штока 50-300 мм
• Давление масла 700 бар
• Встроенный предохранительный клапан не допускает перегрузки.
• Твердые хромированные стальные поршни высокого качества.
• Эксклюзивное направляющее кольцо принимает на себя радиальную нагрузку исключая деформацию частей цилиндра.
• Съемные седла с закаленными пазами
• Специальная окраска для увеличения коррозионной стойкости.
• Пыльник штока уменьшает загрязнение, продлевая срок службы цилиндра.
• Все модели комплектуются быстроразъемными муфтами с защитной крышкой.
• Крепежные отверстия позволяют легко закрепить домкрат.

Таблица подбора:

Грузо- подъемность, тонн	Ход, мм	Модель	Усилие		Объем		A	B	C	D	E	Масса, кг
			выталкивание	втягивание	поршневая	штоковая
			(KN)		(cm3)		мм	мм	мм	мм	мм
50	50	SJF50-50	500	255	392	200	188	238	140	100	70	21.5
	100	SJF50-100	500	255	784	400	238	338	140	100	70	26
	150	SJF50-150	500	255	1176	600	288	438	140	100	70	31
	200	SJF50-200	500	255	1568	800	338	538	140	100	70	35
	300	SJF50-300	500	255	2352	1200	438	738	140	100	70	44
100	50	SJF100-50	1000	490	770	377	216	266	180	140	100	42
	100	SJF100-100	1000 _________490		1540	754	266	366	180	140	100	49
	150	SJF100-150	1000	490	2310	1131	316	466	180	140	100	56
	200	SJF100-200	1000	490	3080	1508	366	566	180	140	100	63
	300	SJF100-300	1000	490	4620	2262	466	766	180	140	100	70
150	50	SJF150-50	1390	709	1005	512	224	274	210	160	112	44
	100	SJF150-100	1390	709	2010	1025	274	374	210	160	112	57
	150	SJF150-150	1390	709	3015	1537	324	474	210	160	112	70
	200	SJF150-200	1390	709	4020	2050	374	574	210	160	112	83
	300	SJF150-300	1390	709	6030	3075	474	774	210	160	112	109
200	100	SJF200-100	2000	875	3141	1374	296	396	250	200	150	109
	150	SJF200-150	2000	875	4712	2061	346	496	250	200	150	121
	200	SJF200-200	2000	875	6282	2748	396	596	250	200	150	132
	300	SJF200-300	2000	875	9423	4122	496	796	250	200	150	155
300	100	SJF300-100	3193	1537	4906	2363	327	427	315	250	180	180
	200	SJF300-200	3193	1537	9812	4726	427	627	315	250	180	220
	300	SJF300-300	3193	1573	14718	7089	527	827	315	250	180	260
400	100	SJF400-100	3919	1317	5723	1924	355	455	355	270	220	255
	200	SJF400-200	3919	1317	11446	3848	455	655	355	2/0	220	310
	300	SJF400-300	3919	1317	17169	5772	555	855	355	270	220	375
500	100	SJF500-100	5000	1948	8038	3133	375	475	395	320	250	326
	200	SJF500-200	5000	1948	16076	6266	475	675	395	320	250	394
	300	SJF500-300	5000	1948	24114	9399	575	875	395	320	250	462
600	100	SJF600-100	6300	2488	10174	4019	436	536	450	360	280	542
	200	SJF600-200	6300	2488	20348	8038	536	736	450	360	280	634
	300	SJF600-300	6300	2488	30522	12057	636	936	450	360	280	726
800	100	SJF800-100	8000	2880	12566	4522	477	577	550	400	320	796
	200	SJF800-200	8000	2880	25132	9044	577	777	550	400	320	944
	300	SJF800-300	8000 _________2880		37698	13566	677	977	550	400	320	1092

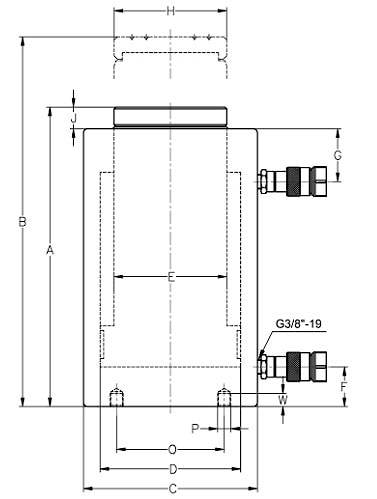

Размеры:

Модель	F	G	H	J	О	P	X
	мм	мм	мм	мм	мм		мм
SJF50-50	41	41	70	24	70	4-M16	13
SJF50-100	41	41	70	24	70	4-M16	13
SJF50-150	41	41	70	24	70	4-M16	13
SJF50-200	41	41	70	24	70	4-M16	13
SJF50-300	41	41	70	24	70	4-M16	13
SJF100-50	54	54	100	24	100	4-M20	16
SJF100-100	54	54	100	24	100	4-M20	16
SJF100-150	54	54	100	24	100	4-M20	16
SJF100-200	54	54	100	24	100	4-M20	16
SJF100-300	54	54	100	24	100	4-M20	16
SJF150-50	58	58	110	24	130	4-M20	16
SJF150-100	58	58	110	24	130	4-M20	lb
SJF150-150	58	58	110	24	130	4-M20	16
SJF150-200	58	58	110	24	130	4-M20	16
SJF1S0-300	58	58	110	24	130	4-M20	16
SJF200-100	64	68	150	29	160	4-M24	24
SJF200-150	64	68	150	29	160	4-M24	24
SJF200-200	64	68	150	29	160	4-M24	24
SJF200-300	64	68	150	29	160	4-M24	24
SJF300-100	74	76	180	35	220	4-M24	24
SJF300-200	74	76	180	35	220	4-M24	24
SJF300-300	74	76	180	35	220	4-M24	24
SJF400-100	83	83	216	35	240	4-M24	24
SJF400-200	83	83	216	35	240	4-M24	24
SJF400-300	83	83	216	35	240	4-M24	24
SJF500-100	93	93	246	35	280	4-M24	24
SJF500-200	93	93	246	35	280	4-M24	24
SJF500-300	93	93	246	35	280	4-M24	24
SJF600-100	115	115	280	40	300	4-M24	24
SJF600-200	115	115	280	40	300	4-M24	24
SJF600-300	115	115	280	40	300	4-M24	24
SJF800-100	113	113	320	57	380	4-M24	24
SJF800-200	113	113	320	57	380	4-М24	24
SJF800-300	113	113	320	57	380	4-M24	24
