Гидравлические цилиндры одностороннего действия с пружинным возвратом серия SSA

5-95 тонн, ход 25-362 мм

Гидравлические цилиндры одностороннего действия с пружинным возвратом предназначены для создания толкающего усилия до 95 тонн.

Особенности гидравлических цилиндров серии SSA:

• Грузоподъемность 5-95 тонн
• Ход штока 25-362 мм
• Давление масла 700 бар
• Пружинный возврат
• Твердые хромированные стальные поршни высокого качества.
• Направляющее кольцо принимает на себя радиальную нагрузку исключая деформацию частей цилиндра.
• Съемные седла с закаленными пазами
• Специальная окраска для увеличения коррозионной стойкости.
• Пыльник штока уменьшает загрязнение, продлевая срок службы цилиндра.
• Все модели комплектуются быстроразъемными муфтами с защитной крышкой.

Таблица подбора гидроцилиндров одностороннего действия с пружинным возвратом:

Усилие, тонн	Ход, мм	Модель	Объем масла	A	B	C	D	E	масса
			см3	мм	мм	мм	мм	мм	кг
5	25	SSA5-25	18	110	135	40	30	25	1
	76	SSA5-76	54	165	241	40	30	25	1.6
	127	SSA5-127	90	215	342	40	30	25	2
	177	SSA5-177	125	273	450	40	30	25	2.6
	232	SSA5-232	164	323	555	40	30	25	3.1
10	54	SSA10-54	86	121	175	59	45	35	2.3
	105	SSA10-105	167	171	276	59	45	35	3
	156	SSA10-156	248	247	403	59	45	35	4.1
	203	SSA10-203	323	298	501	59	45	35	5.8
	257	SSA10-257	409	349	606	59	45	35	6.6
	304	SSA10-304	483	400	707	59	45	35	7.5
	356	SSA10-356	566	450	806	59	45	35	8.3
15	25	SSA15-25	53	124	149	70	;>2	42	3.5
	51	SSA15-51	108	149	200	70	52	42	4
	101	SSA15-101	214	200	301	70	52	42	5
	152	SSA15-152	323	271	423	70	52	42	7
	203	SSA15-203	431	322	525	70	;>2	42	8
	254	SSA15-254	539	373	627	70	52	42	9
	305	SSA15-305	647	423	728	70	52	42	10
	356	SSA15-356	756	474	830	70	52	42	11
25	26	SSA25-26	86	139	165	85	65	56	6
	50	SSA25-50	166	165	215	85	65	56	7
	102	SSA25-102	338	215	317	85	65	56	8
	158	SSA25-158	524	273	431	85	65	56	10
	210	SSA25-210	696	323	533	85	65	56	12
	261	SSA25-261	866	374	635	85	65	56	14
	311	SSA25-311	1031	425	736	85	65	56	15
	362	SSA25-362	1201	476	838	85	65	56	17
30	50	SSA30-50	209	228	278	101	73	60	13
	100	SSA30-100	418	278	378	101	73	60	16
	209	SSA30-209	874	387	596	101	73	60	19
	300	SSA30-300	1255	478	778	101	73	60	27
50	51	SSA50-51	361	176	206	127	95	80	15
	101	SSA50-101	716	227	307	127	95	80	19
	159	SSA50-159	1126	282	422	127	95	80	23
	337	SSA50-337	2388	460	797	127	95	80	37
75	156	SSA75-156	1620	285	441	150	115	100	33
	333	SSA75-333	3457	492	825	150	115	100	54
95	168	SSA100-168	2229	357	525	177	130	112	59
	260	SSA100-260	3449	449	709	177	130	112	72

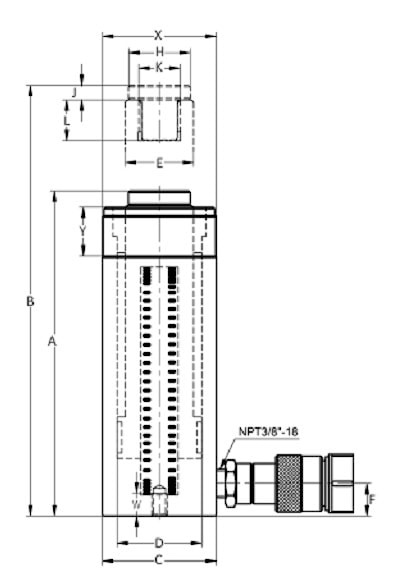

Размеры:

модель	F	H	J	K	L	O	P	W	X	Y
	мм	мм	мм		мм	мм		мм		мм
SSA5-25	22	25	6	1/4"-16UN	14	25	1/4"-20UN	6	1 1/2"-16	28
SSA5-76	22	25	6	3/4"-16UN	14	25	1/4"-20UN	6	1 1/2"-16	28
SSA5-127	22	25	6	3/4"-16UN	14	25	1/4"-20UN	6	1 1/2"-16	28
SSA5-177	22	25	6	3/4"-16UN	14	25	1/4"-20UN	6	1 1/2"-16	28
SSAS-232	22	25	6	3/4"-16UN	14	25	1/4"-20UN	6	1 1/2"-16	28
SSA10-54	19	35	6	1"-8UN	19	39	5/16"-18UN	12	2 1/4"-14	28
SSA10-105	19	35	6	1"-8UN	19	39	5/16"-18UN	12	2 1/4"-14	28
SSA10-156	20	35	6	1"-8UN	19	39	5/16"-18UN	12	2 1/4"-14	28
SSA10-203	22	35	6	1"-8UN	19	39	5/16"-18UN	12	2 1/4"-14	28
SSA10-257	22	35	6	1"-8UN	19	39	5/16"-18UN	12	2 1/4"-14	28
SSA10-304	22	35	6	1"-8UN	19	39	5/16"-18UN	12	2 1/4"-14	28
SSA10-356	22	35	9	1"-8UN	19	39	5/16"-18UN	12	2 1/4"-14	28
SSA15-25	20	38	9	1"-8UN	25	47	3/8"-16UN	12	2 3/4"-16	30
SSA15-51	20	38	9	1"-8UN	25	47	3/8"-16UN	12	2 3/4"-16	30
SSA15-101	20	38	9	1"-8UN	25	4/	3/8"-16UN	12	2 3/4"-16	30
SSA15-152	25	38	9	1"-8UN	25	47	3/8"-16UN	12	2 3/4""-16	30
SSA15-203	25	38	9	1"-8UN	25	47	3/8"-16UN	12	2 3/4"-16	30
SSA15-254	25	38	9	1"-8UN	25	47	3/8"-16UN	12	2 3/4"-16	30
SSA15-305	25	38	9	1"-8UN	25	47	3/8"-16UN	12	2 3/4"-16	30
SSA15-356	25	38	10	1"-8UN	25	47	3/8"-16UN	12	2 3/4"-16	30
SSA25-26	25	50	10	1 1/2"-16UN	25	58	1/2"-13UN	19	3 5/16"-12	49
SSA25-50	25	50	10	1 1/2"-16UN	25	58	1/2"-13UN	19	3 5/16"-12	49
SSA25-102	25	50	10	1 1/2"-6UN	25	58	1/2"-13UN	19	3 5/16"-12	49
SSA25-158	25	50	10	1 1/2"-16UN	25	58	1/2"-13UN	19	3 5/16"-12	49
SSA25-210	25	50	10	1 1/2"-16UN	25	58	1/2"-13UN	19	3 5/16"-12	49
SSA25-261	25	50	10	1 1/2"-16UN	25	58	1/2"-13UN	19	3 5/16"-12	49
SSA25-311	25	50	10	1 1/2"-16UN	25	58	1/2"-13UN	19	3 5/16"-12	49
SSA25-362	25	50	10	1 1/2"-16UN	25	58	1/2"-13UN	19	3 5/16"-12	49
SSA30-50	36	50	10	1 1/2"-16UN	25	70	1/2"-13UN	19	3 7/8"-12	49
SSA30-100	36	50	10	1 1/2"-16UN	25	70	1/2"-13UN	19	3 7/8"-12	49
SSA30-209	36	50	10	1 1/2"-16UN	25	70	1/2"-13UN	19	3 7/8"-12	49
SSA30-300	36	50	10	1 1/2"-16UN	25	70	1/2"-13UN	19	3 7/8"-12	49
SSA50-51	33	\	\	\	\	95	1/2"-13UN	18	5"-12	55
SSA50-101	33	\	\	\	\	95	1/2"-13UN	18	5"-12	55
SSA50-159	33	\	\	\	\	95	1/2"-13UN	18	5" 12	55
SSA50-337	33	\	\	\	\	95	1/2"-13UN	18	5"-12	55
SSA75-156	41	\	\	\	\	110	1/2"-13UN	15	5 1/4"'-12	44
SSA75-333	41	\	\	\	\	110	1/2"-13UN	15	5 1/4"-12	44
SSA100-168	41	\	\	\	\	139	3/4"-10UN	25	6 7/8" 12	44
SSA100-260	41	\	\	\	\	139	3/4"-10UN	25	67/8"-12	44
