Плоские низкопрофильные гидравлические домкраты одностороннего действия с пружинным возвратом серии SSC 10-150 тонн, 11-80 мм
10-150 тонн, 11-80 мм
Плоские низкопрофильные гидравлические домкраты одностороннего действия с пружинным возвратом• Грузоподъемность 10-150 тонн
• Ход штока 11-800 мм
• Давление масла 700 бар
• Одностороннего действия с возвратной пружиной.
• Два резьбовых отверстия в торце плунжера
• Специальная окраска придает коррозионную стойкость.
• Все модели комплектуются быстроразъемными соединениями с защитным колпачком.
• Низкопрофильная конструкция позволяет использовать в труднодоступных местах.

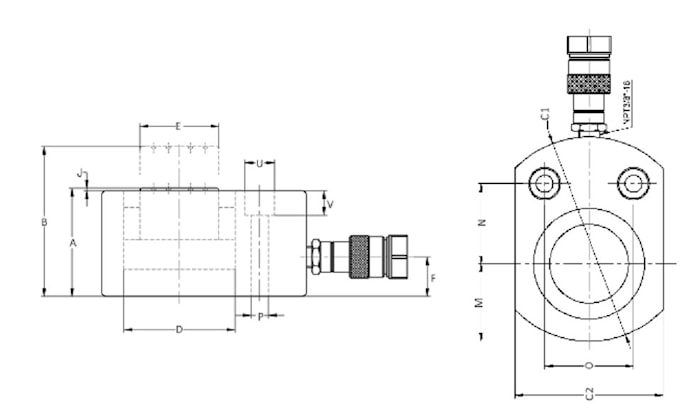

Размеры:
| модель | O | P | U | V |
| мм | мм | мм | мм | |
| SSC10-11 | 36.6 | 7.1 | 10.7 | 7.9 |
| SSC20-12 | 49.3 | 10 | 15.1 | 9.9 |
| SSC30-13 | 52.3 | 10 | 15.9 | 11.2 |
| SSC50-16 | 66.5 | 11 | 19 | 12.7 |
| SSC7S-16 | 76.2 | 13.5 | 20.6 | 14.2 |
| SSC100-16 | 117.3 | 13.5 | 20.6 | 14.2 |
Таблица подбора:
| Грузоподьемность | Ход | Модель | Объем масла | A | B | C1xC2 | D | E | F | J | M | N | Масса |
| (тонн) | (мм) | (cm3) | (мм) | (мм) | (мм) | (мм) | (мм) | (мм) | (мм) | (мм) | (мм) | (кг) | |
| 10 | 11 | SSC10-11 | 18 | 44 | 55 | 83X60 | 45 | 35 | 23 | 1 | 31.5 | 34 | 1.4 |
| 20 | 12 | SSC20-12 | 37 | 52 | 64 | 102X80 | 63 | 50 | 23 | 1 | 41 | 39 | 2.2 |
| 30 | 13 | SSC30-13 | 59 | 58 | 71 | 117X97 | 76 | 60 | 23 | 1 | 48.5 | 47 | 4.2 |
| 50 | 16 | SSC50-16 | 125 | 67 | 83 | 150X125 | 100 | 80 | 23 | 1 | 63 | 60 | 7.4 |
| 75 | 16 | SSC75-16 | 187 | 79 | 96 | 177X152 | 122 | 100 | 23 | 1 | 76.5 | 73 | 12.7 |
| 100 | 16 | SSC100-16 | 246 | 87 | 103 | 203X179 | 140 | 112 | 23 | 1 | 89.5 | 84 | 15.5 |
| 150 | 16 | SSC150-16 | 371 | 95 | 111 | 236X212 | 172 | 145 | 23 | 1 | 106 | 92 | 28.7 |
Если вы хотите купить плоские низкопрофильные гидравлические домкраты одностороннего действия с пружинным возвратом серии ssc , вы можете:
Позвонить:
