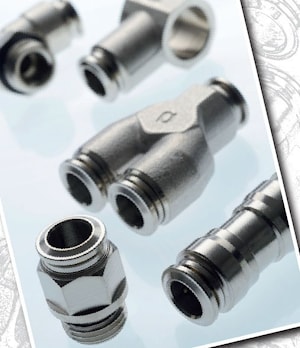

Фитинги цанговые с металлическим демонтажным кольцом серия 57000

15 бар

сжатый воздух, вакуум, вода, пар

Цанговые фитинги с металлическим демонтажным кольцом серии 57000 предназначены для соединения магистралей из различных полимерных материалов.

Рабочая среда
Сжатый воздух
Вакуум
Вода
Пар

Особенностью данной серии фитингов является универсальная резьба (совместима с четырьмя различными видами резьб), большой запас прочности, высокая надежность, устойчивость к высоким и низким температурам.

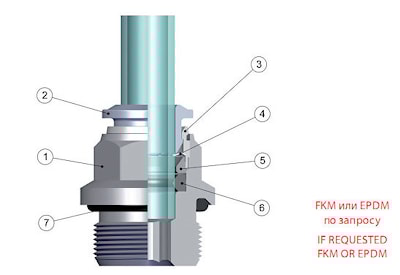

Части и материалы


1 Никилерованный латунный корпус
2 Никилерованное латунное демонтажное кольцо
3 Никилерованная латунная фиксирующая втулка
4 Цанга из нержавеющей стали
5 Технополимерное опорное кольцо
6 Уплотнение NBR (FKM или EPDM по запросу)
7 Уплотнение из NBR (FKM или EPDM по запросу)

Давление
Минимальное давление: -0.99 bar (-0.099 MPa)
Максимальное давление: 15 bar (1.5 MPa)

Температура
Минимальная температура: -20 °C
Максимальная температура: +80 °C
Для уплотнений из FKM
Минимальная температура: -15 °C
Максимальная температура при продолжительной работе: +130 °C
Максимальная температура при кратковременной работе:+185 °C
Для уплотнений из EPDM
Минимальная температура: -40 °C
Максимальная температура при продолжительной работе:+130 °C
Максимальная температура при кратковременной работе: +160 °C

Резьба
Коническая резьба "short"
Коническая резьба ISO 7.1, BS 21, DIN 2999
Цилиндрическая резьба ISO 228 Classe A
Метрическая резьба ISO R/262

Все прямые фитинги "short" или с цилиндрической резьбой могут монтироваться с помощью гаечного ключа,
что позволяет использовать их в условиях ограниченного пространства

Соединяемые трубки
Пластиковые трубки:
PA6, PA11, PA12, Полиэтилен, *Полиуретан, PTFE, FEP.
*Для полиуретановых труб требуется минимальная твердость 98 shore.

Резьбы

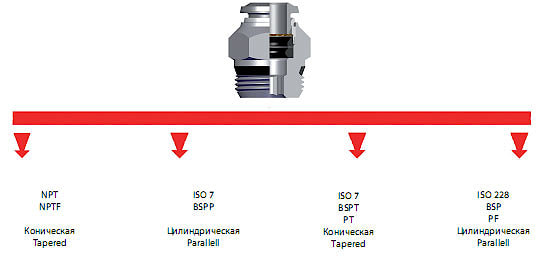

Коническая резьба "short" была разработана что бы получить следующие преимущества:
• уменьшить общую длину
• меньший размер под гаечный ключ в сочетании с цилиндрической резьбой
• возможность соединения с разными внутренними резьбами как с конической так и цилиндрической

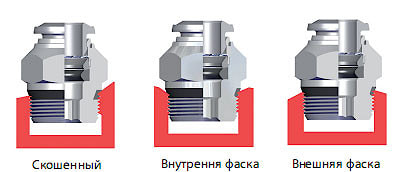

Обеспечивает хорошую герметичность с необработанными
поверхностями, без фасок и с фасками разных видов и разных размеров.
