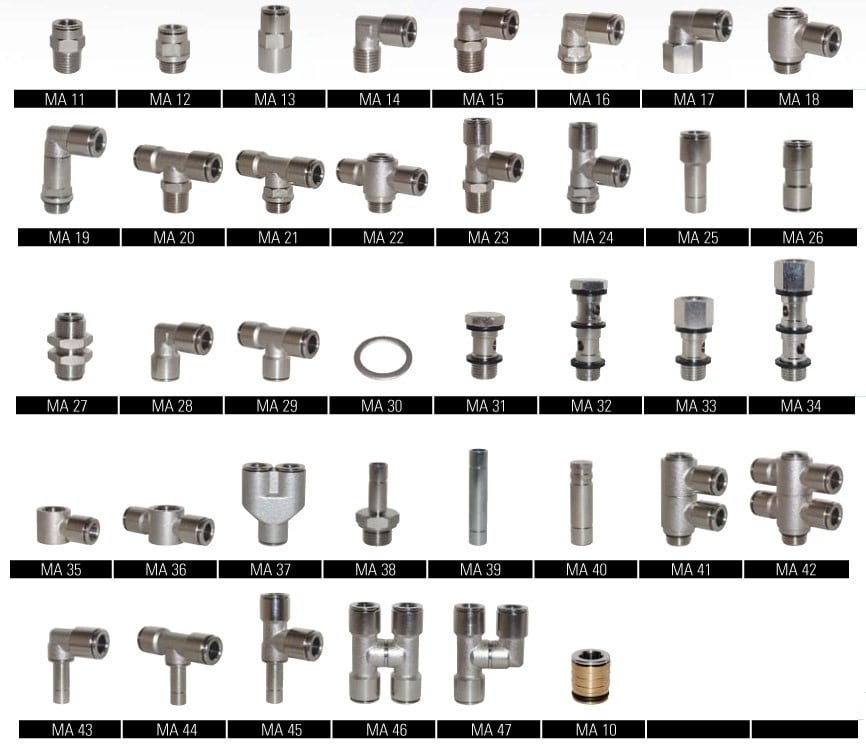

Фитинги цанговые металл 18 бар. Серия МА.

Фитинги цанговые металл 18 бар. Серия МА.  Быстроразъемные цанговые соединения серии MА сделаны из латуни с никелиевым покрытием.
Для надежного соединения достаточно вставить трубку. Так же легко извлекается после нажатия на бортик. Соединение и разъединение производится одной рукой.



1-234567
корпускольцо
уплотнит.
зажимная цангазащитное
кольцо
резьбовая
часть
уплотне-
ние
латунь с
никелиевым
покрытием
Ацетал
(POM)
нерж.сталь
AISI 301
Ацетал
(POM)
латунь с
никелиевым
покрытием
NBR



Диаметр трубкиL
39,8
413
615,8
816
1019,5
1222,5


Технические характеристики:

Рекомендуемая пневмотрубкаПолиамид PA11, PA12, PA6, полиэтилен PE, полиуретан PU (98 Shore A).
Допустимая погрешность диаметра трубки+/– 0,07 mm свыше Ø 10 mm
+/– 0,1 mm свыше Ø 12 mm.
Рабочая температура-20°C ÷ 70°C
Рабочее давление (ограничивается давлением
трубки)
более 18 бар
Вакуумболее 750 мм рт.ст.
Применениесжатый воздух.

Скачать каталог с размерами (pdf, 1,5mb)


производитель
C.matic
