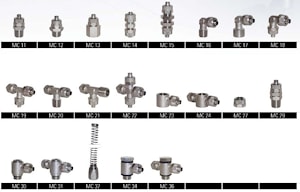

Соединения с накидной гайкой 15 бар. Серия MC
Соединения с накидной гайкой обеспечивают гарантированное уплотнение. Применяется для ответственных соединений, которые редко разбираются.В данной серии присутсвуют фитинги, обеспечиваюшие свободное вращение трубки вокруг продольной оси соединения.
Соединения серии МС изготовлена из латуни с никелиевым покрытием и состоят из двух частей: основания и гайки.
| Рекомендуемая пневмотрубка | Полиамид PA11, PA12, PA6, полиэтилен PE, полиуретан PU (98 Shore A). |
| Допустимая погрешность диаметра трубки | +/– 0,07 mm свыше Ø 10 mm +/– 0,1 mm свыше Ø 12 mm. |
| Рабочая температура | -20°C ÷ 70°C |
| Рабочее давление (ограничивается давлением трубки) | более 15 бар |
| Вакуум | более 750 мм рт.ст. |
| Применение | сжатый воздух. |
Скачать каталог с размерами (pdf, 1,5mb)
производитель
C.matic
