Фитинги цанговые серия 50000
15 бар
сжатый воздух, вакуум

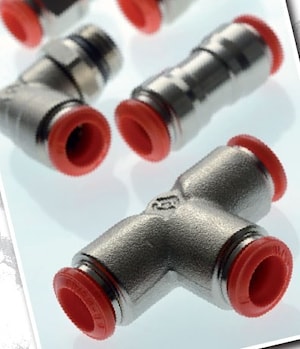

Фитинги цанговые серия 50000
Цанговые фитинги серии 50000 предназначены для соединения пневмо и вакуумных магистралей из различных полимерных материалов.

Особенностью данной серии фитингов является универсальная резьба (совместима с четырьмя различными видами резьб), большой запас прочности, высокая надежность, устойчивость к высоким и низким температурам.

Серия 50000 самая применяемая и универсальная.

Части и материалы

- Цанга сделана из нержавеющей стали, и обеспечивает отличный зажим трубы из любого материала без повреждения поверхности.
- Соединение между трубкой и фитингом обеспечивает полную герметичности даже при ударах и вибрации.
- Специальная форма уплотнения обеспечивает герметичность даже в вакууме.

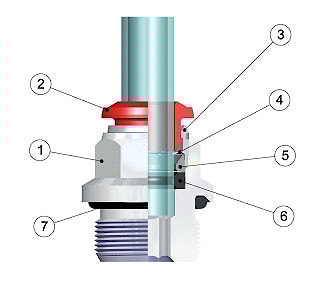

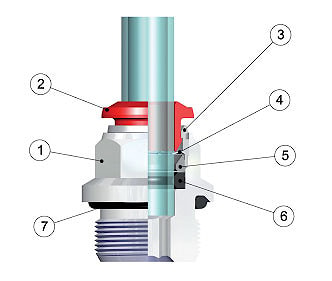

1 Никилерованный латунный корпус
2 Демонтажное кольцо из ацетальной смолы
3 Никилерованная латунная фиксирующая втулка
4 Цанга из нержавеющей стали
5 Технополимерное опорное кольцо
6 Уплотнение из nbr
7 Уплотнительное кольцо из nbr

Давление
Минимальное давление: -0.99 bar (-0.099 MPa)
Максимальное давление: 15 bar (1.5 MPa)

Температура
Минимальная температура: -20 °C
Максимальная температура: +80 °C

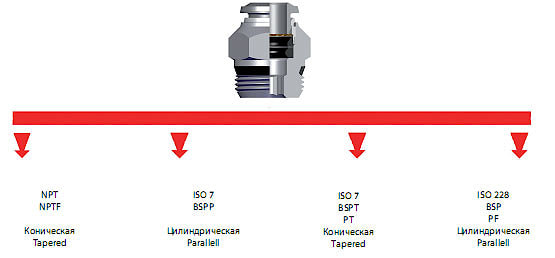

Резьба
Коническая резьба "short"
Коническая резьба ISO 7.1, BS 21, DIN 2999
Цилиндрическая резьба ISO 228 Classe A
Метрическая резьба ISO R/262

Все прямые фитинги "short" или с цилиндрической резьбой могут монтироваться с помощью гаечного ключа,
что позволяет использовать их в условиях ограниченного пространства

Рабочая среда
Сжатый воздух
Вакуум

Соединяемые трубки
Пластиковые трубки:
PA6, PA11, PA12, Полиэтилен, *Полиуретан, PTFE, FEP.
*Для полиуретановых труб требуется минимальная твердость 98 shore.

Резьбы
Коническая резьба "short" была разработана что бы получить следующие преимущества:
• уменьшить общую длину
• меньший размер под гаечный ключ в сочетании с цилиндрической резьбой
• возможность соединения с разными внутренними резьбами как с конической так и цилиндрической

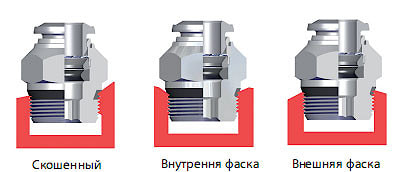

Обеспечивает хорошую герметичность с необработанными
поверхностями, без фасок и с фасками разных видов и разных размеров.


Скачать каталог
