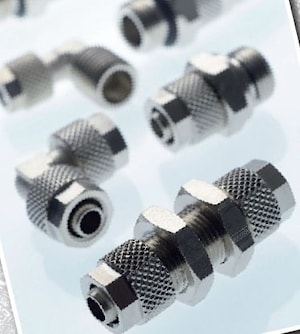

Фитинги латунные с накидной гайкой серия 1000
15 бар
сжатый воздух, жидкость

Фитинги латунные с накидной гайкой серия 1000   Латунные фитинги с накидной гайкой серии 1000 применяются в системах для соединения полимерных трубок не требующих частой разборки.

Обеспечивают высокую виброустойчивость, прочность, надежность в широком диапазоне температур.

Рабочая среда:
Сжатый воздух. Жидкости под низким давлением совместимые с данным соединением.

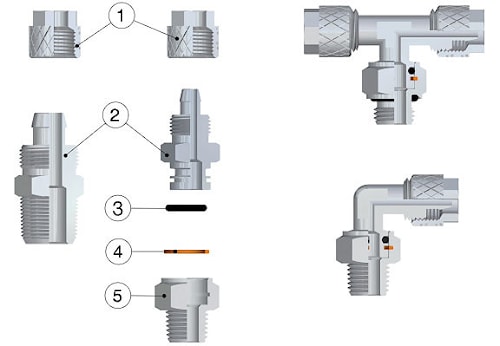

Устройство:


1 Никелированная латунная гайка
2 Никелированный латунный корпус
3 Уплотнительное кольцо из NBR 70
4 Бронзовый сигер
5 Никелированный латунный корпус

Давление и Температура

Рабочее давление и рабочая температура зависят от того, какой тап трубки используется, поэтому значения определяются в соответствии с особенностями трубок

Для вращающихся фитингов и фитингов с уплотнительными кольцами значения следующие:

Минимальное давление: -0.99 bar (-0.099 MPa)
Максимальное давление: 15 bar (1.5 MPa)

Минимальная температура: -20 °C
Максимальная температура: +80 °C

Резьбы:

Коническая ISO 7.1, BS 21, DIN 2999
Цилиндрическая ISO 228 Classe A
Метрическая ISO R/262

Соединяемые трубки

Пластиковые трубки:
PA6, PA11, PA 12, Полиэтилен, Полиуретан, PEF, PTFE.

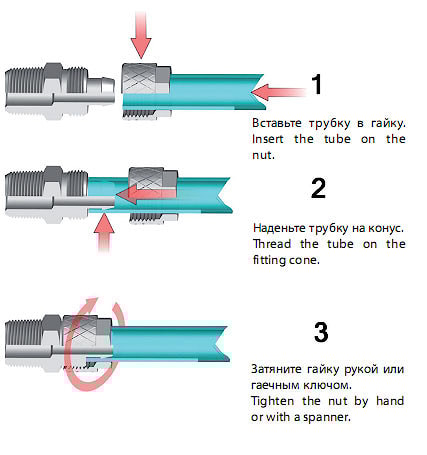

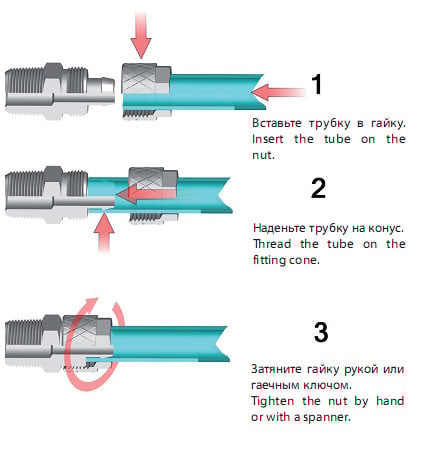

Сборка



Скачать полный каталог
